¿Qué es una válvula direccional proporcional?

• Actualizado el 2025-09-24
• Guillermo Leo
• Válvula proporcional

En el mundo de los sistemas hidráulicos y neumáticos, el control de precisión es primordial. Ya sea que esté operando maquinaria pesada, equipos de automatización industrial o sistemas de fabricación sofisticados, la capacidad de controlar con precisión el flujo y la dirección del fluido puede marcar la diferencia entre un funcionamiento fluido y una costosa ineficiencia. Aquí es donde las válvulas direccionales proporcionales brillan como uno de los componentes más importantes en los sistemas de energía hidráulica modernos.

Comprender los conceptos básicos

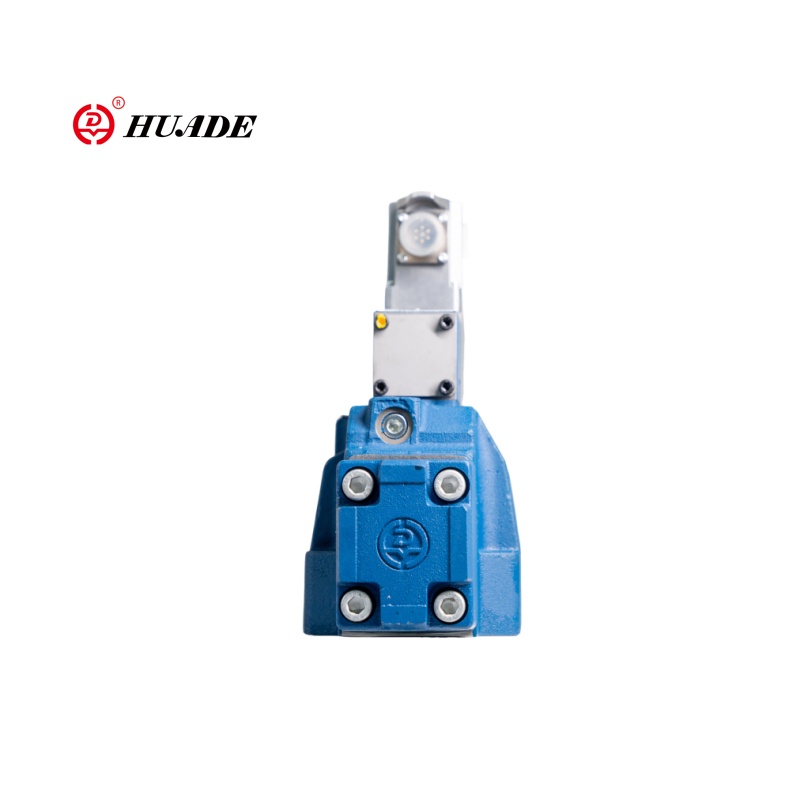

Una válvula direccional proporcional es un tipo avanzado deválvula proporcionalque combina las funciones de control de flujo y control direccional en un único y sofisticado componente. A diferencia de las válvulas de encendido/apagado tradicionales que operan en estados binarios simples, las válvulas direccionales proporcionales brindan un control infinitamente variable tanto sobre la dirección como sobre el caudal del fluido hidráulico o neumático.

Cómo funcionan las válvulas direccionales proporcionales

El funcionamiento de una válvula direccional proporcional se basa en sofisticados mecanismos de control electrohidráulicos o electroneumáticos. En su núcleo, la válvula contiene un carrete o asiento que se mueve dentro de una carcasa cuidadosamente maquinada para controlar las rutas de flujo de fluido.

El sistema de control normalmente consta de un controlador electrónico que recibe señales de entrada de sensores, palancas de mando o sistemas informáticos. Luego, este controlador envía señales eléctricas precisas a las servoválvulas o solenoides proporcionales que posicionan el carrete de la válvula principal. Los modelos avanzados incorporan sistemas de retroalimentación con sensores de posición que monitorean continuamente la posición del carrete y realizan ajustes en tiempo real para garantizar un control preciso.

El cuerpo de la válvula contiene múltiples puertos que se conectan a diferentes partes del circuito hidráulico. Al colocar con precisión el carrete, la válvula puede dirigir el flujo de fluido entre estos puertos y al mismo tiempo controlar el caudal. Esta doble funcionalidad elimina la necesidad de válvulas direccionales y de control de flujo separadas, lo que simplifica el diseño del sistema y mejora los tiempos de respuesta.
]Aprendercómo funcionan las válvulas proporcionalesen detalle]

Ventajas y beneficios clave

Aplicaciones comunes

[Ver másAplicaciones de válvulas proporcionales hidráulicas.]

Consideraciones de selección

Elegir la válvula direccional proporcional adecuada requiere una cuidadosa consideración de varios factores. La capacidad de flujo es fundamental: la válvula debe dimensionarse para manejar los requisitos máximos de flujo de la aplicación y al mismo tiempo mantener una buena resolución de control a caudales más bajos.

Las clasificaciones de presión deben igualar o superar los requisitos del sistema con márgenes de seguridad adecuados. Las características de caída de presión de la válvula deben evaluarse para garantizar un flujo adecuado a las presiones requeridas del sistema.

La compatibilidad de la señal de control es crucial. Los requisitos de entrada de la válvula deben coincidir con las señales de control disponibles, ya sean protocolos de comunicación digitales, de voltaje o de corriente analógicos. Algunas válvulas modernas ofrecen múltiples opciones de entrada y curvas de respuesta programables para una máxima flexibilidad.

Se deben considerar factores ambientales como el rango de temperatura de funcionamiento, los niveles de contaminación y la exposición a vibraciones. Las válvulas de grado industrial suelen ofrecer un mejor rendimiento en entornos hostiles en comparación con las válvulas hidráulicas móviles estándar.
