Cuando los sistemas hidráulicos necesitan mantener la presión sin fugas, la placa sándwich de válvula antirretorno Z2S 10 se convierte en un componente esencial. Esta válvula de retención operada por piloto de Bosch Rexroth ha sido una opción confiable en hidráulica industrial durante años, y comprender cómo funciona puede ayudarlo a tomar mejores decisiones para su equipo.
¿Qué hace que el Z2S 10 sea diferente?
La Z2S 10 no es sólo una simple válvula antirretorno. Es un diseño operado por piloto que se ubica entre los componentes hidráulicos en lo que los ingenieros llaman configuración de placa sándwich. Esto significa que puede apilarlo directamente entre otras válvulas o actuadores sin necesidad de tuberías o soportes de montaje adicionales. Los bloques de válvulas fluyen completamente en una dirección y permiten la liberación controlada cuando sea necesario a través de una señal piloto.
El diseño utiliza dos partes principales que trabajan juntas. Un carrete de control responde a la presión piloto y una válvula de asiento de bola proporciona la función de bloqueo real. Cuando la presión piloto alcanza el puerto X o Y, el carrete se desplaza y abre el asiento de la bola, permitiendo que el fluido fluya hacia atrás. Sin esa señal piloto, la placa sándwich de la válvula antirretorno Z2S 10 mantiene el circuito cerrado herméticamente sin fugas.
Especificaciones técnicas que importan
Comprender los números detrás del Z2S 10 le ayudará a saber si se adapta a su sistema. Esta válvula maneja presiones de hasta 315 bar, lo que cubre la mayoría de aplicaciones industriales. La capacidad de flujo alcanza los 120 litros por minuto, adecuada para actuadores de tamaño mediano a grande. La presión de apertura en la dirección del flujo libre se presenta en cuatro opciones: 1,5, 3, 6 o 10 bar. Usted elige la versión en función de cuánta contrapresión necesita su sistema.
El rango de temperatura también importa. Los sellos NBR estándar funcionan de -30 °C a +80 °C, mientras que los sellos FKM soportan -20 °C a +80 °C pero ofrecen una mejor compatibilidad con fluidos hidráulicos biodegradables. La válvula pesa alrededor de 3 kilogramos y se monta en cualquier posición, aunque el apilamiento vertical funciona mejor para la mayoría de las instalaciones.
La limpieza del fluido es fundamental para la placa sándwich de la válvula de retención Z2S 10. El fabricante recomienda un nivel de limpieza ISO 4406 de 20/18/15 o mejor. El aceite sucio hace que las piezas internas se peguen y provoquen un mal funcionamiento. La instalación de una filtración adecuada previene estos problemas y prolonga la vida útil de la válvula.
Cómo funciona la operación piloto
La característica operada por piloto distingue a esta válvula de las válvulas de retención básicas. En una configuración típica, conecta el puerto A1 a su actuador y A2 a su válvula de control direccional. El flujo se mueve libremente de A1 a A2 cuando la presión supera el ajuste de presión de apertura. Pero cuando intentas empujar el fluido hacia atrás desde A2 a A1, el asiento de bola lo bloquea por completo.
Para liberar la presión atrapada, se aplica presión piloto al puerto X. Esta presión piloto puede ser bastante baja, a menudo solo de 1,5 a 10 bar, según su configuración. El carrete de control se desplaza, abriendo mecánicamente la válvula de asiento de bola. Ahora el fluido puede regresar desde el lado del actuador a través de la válvula. Esta liberación controlada evita golpes y ruidos en su circuito hidráulico.
La función de preapertura en las versiones estándar significa que la válvula comienza a abrirse ligeramente antes de que llegue la presión piloto completa. Esta acción gradual suaviza la transición de presión. Algunas versiones, como la SO41, eliminan la apertura previa para aplicaciones en las que desea un control más nítido, aunque esto puede generar más ruido durante el cambio.
Detalles de instalación y montaje
El montaje de la placa sándwich de la válvula antirretorno Z2S 10 sigue la norma ISO 4401 para válvulas tamaño 05. El patrón de montaje utiliza cuatro tornillos M6 apretados a 15,5 Newton-metros. El acabado de la superficie de su placa de montaje debe ser Rz 4 micrómetros o más suave para evitar fugas más allá de las juntas tóricas.
Al apilar componentes, calcule cuidadosamente la longitud del perno. Debe pasar por todas las placas sándwich más la válvula base o el colector. El Z2S 10 añade 50 milímetros a la altura de la pila en la configuración estándar. Las conexiones de los puertos coinciden con los patrones ISO estándar, lo que lo hace compatible con la mayoría de los componentes hidráulicos industriales.
Las juntas tóricas sellan todas las conexiones de los puertos. Estos deben ser compatibles con su fluido hidráulico. Los sistemas de aceite mineral utilizan sellos NBR, mientras que los sistemas que utilizan HETG u otros fluidos biodegradables necesitan sellos FKM. La instalación de sellos dañados o de tipo incorrecto provoca problemas de fugas y contaminación.
Aplicaciones comunes en la industria
Las máquinas herramienta utilizan la placa intermedia de válvula antirretorno Z2S 10 para mantener la posición de la pieza durante el cambio de herramienta. Sin esta válvula, el cilindro hidráulico se desviaría debido a una fuga de aceite, arruinando la precisión. La liberación piloto permite un movimiento controlado cuando se reanuda el ciclo de la máquina.
Las máquinas de moldeo por inyección dependen de estas válvulas para mantener constante la presión de sujeción del molde durante la fase de enfriamiento. Cualquier caída de presión crearía piezas defectuosas. El Z2S 10 bloquea sólidamente el cilindro de sujeción mientras utiliza una presión piloto mínima para liberarlo entre ciclos.
Las prensas hidráulicas necesitan mantener una posición precisa durante las operaciones de conformado de varios pasos. La placa intermedia de válvula antirretorno Z2S 10 evita que el pistón se deslice hacia abajo entre las carreras de la prensa. Esto mejora la calidad de las piezas y la seguridad del operador al eliminar movimientos inesperados.
Los equipos de manipulación de materiales, como los montacargas, utilizan estas válvulas para evitar la caída de carga si fallan las líneas hidráulicas. El diseño operado por piloto permite la elevación y el descenso normales al mismo tiempo que proporciona un bloqueo de seguridad en la dirección de retención de la carga.
Códigos de pedido y variantes
Bosch Rexroth utiliza un sistema de codificación específico para la serie Z2S 10. El formato básico es Z2S 10 seguido de letras y números que indican las características específicas. Una posición en blanco significa que ambos puertos A y B tienen función de bloqueo. La letra A significa solo bloques del puerto A, mientras que B significa solo bloques del puerto B.
El número que sigue indica la presión de apertura: 1 para 1,5 bar, 2 para 3 bar, 3 para 6 bar y 4 para 10 bar. Luego viene 3X que muestra la serie de componentes. La letra V aparece cuando las juntas FKM sustituyen a las juntas NBR estándar. Códigos adicionales como SO14, SO40, SO41 o SO60 indican características especiales como limitación de carrera o puertos de control externos.
Un número de pieza común es R900407394 para la versión estándar de doble puerto con presión de apertura de 1,5 bar. La versión A de puerto único lleva el número R900407424. Cuando necesite sellos FKM para aceite biodegradable, busque números de pieza como R900407439.
Compatibilidad y mantenimiento de fluidos
La placa sándwich de válvula antirretorno Z2S 10 funciona con la mayoría de fluidos hidráulicos. Las versiones estándar manejan aceites minerales como HL, HLP y HVLP sin problemas. El rango de viscosidad abarca desde 2,8 hasta 500 milímetros cuadrados por segundo, abarcando todo, desde fluidos hidráulicos finos hasta aceites espesos en condiciones de frío.
Los fluidos biodegradables requieren atención al material de sellado. Los fluidos HFC funcionan con sellos NBR, pero los aceites HETG y HFDU necesitan sellos FKM para evitar el deterioro. El uso de un material de sellado incorrecto provoca hinchazón, endurecimiento o agrietamiento, lo que provoca fugas y contaminación.
El mantenimiento regular implica verificar la limpieza del fluido hidráulico y reemplazar los elementos filtrantes antes de que se desvíen. La contaminación se manifiesta como una respuesta lenta de la válvula o una falla en la liberación cuando se aplica la presión piloto. Tomar muestras de aceite y analizarlas según las normas ISO 4406 detecta los problemas a tiempo.
Los intervalos de reemplazo de sellos dependen de las condiciones de operación. El funcionamiento a alta temperatura o los fluidos agresivos acortan la vida útil del sello. Cuando reconstruya la válvula, haga coincidir el material del sello con su tipo de fluido e inspeccione todas las piezas internas en busca de desgaste o daños.
Comparación de soluciones alternativas
Otros fabricantes ofrecen válvulas de retención operadas por piloto, pero el diseño de placa sándwich Z2S 10 tiene ventajas. La serie CVS de Parker proporciona una función similar con mayor capacidad de flujo de hasta 150 litros por minuto, pero carece de la función de preapertura que suaviza las transiciones de presión en el Z2S 10. La serie PVG de Eaton utiliza dimensiones más compactas pero ofrece menos opciones de presión de apertura.

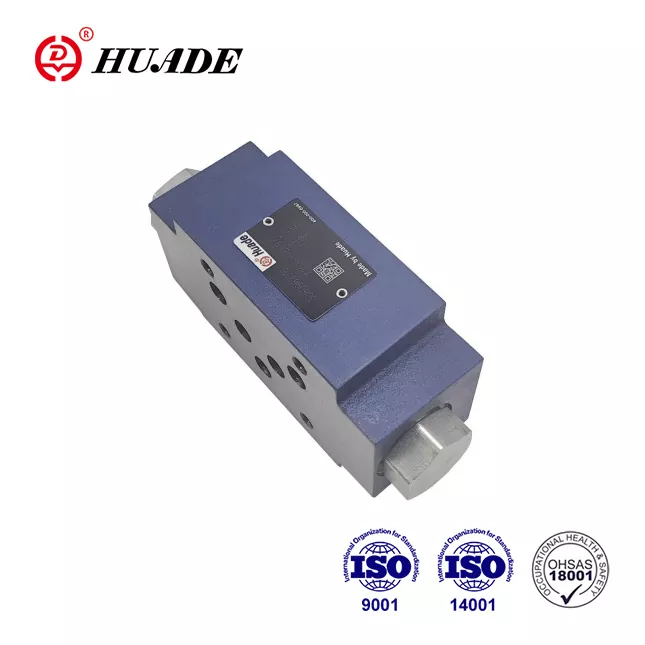

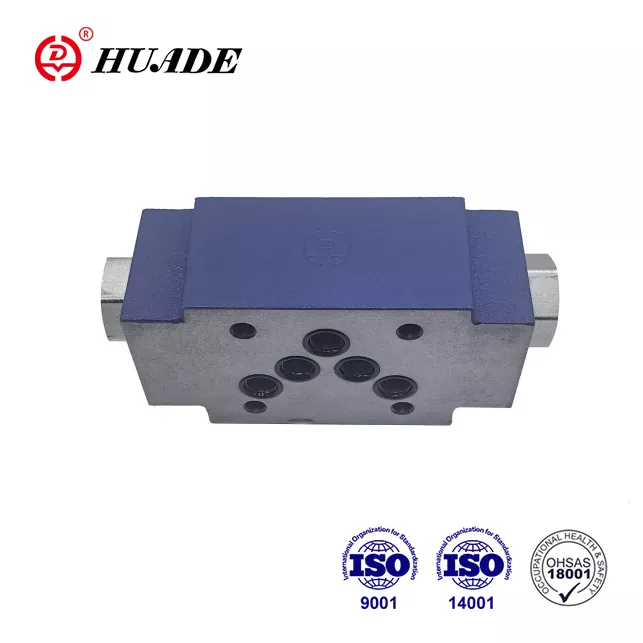

Algunos fabricantes asiáticos como Huade producen válvulas compatibles con Z2S 10 a precios más bajos. Estos funcionan adecuadamente en aplicaciones menos exigentes, pero es posible que no igualen la durabilidad de Bosch Rexroth en entornos hostiles o con aceite contaminado. La metalurgia y la calidad del sello en los equipos originales generalmente resultan mejores durante una larga vida útil.
Las válvulas de retención simples sin operación piloto cuestan menos y se montan de manera más compacta. Sin embargo, no pueden proporcionar una liberación controlada de la presión atrapada. Esta limitación los hace inadecuados para aplicaciones en las que es necesario mover el actuador en ambas direcciones de forma controlada.
Requisitos de presión piloto
Comprender las necesidades de presión piloto le ayuda a diseñar circuitos confiables. La placa sándwich de válvula antirretorno Z2S 10 sólo necesita entre 1,5 y 10 bar en la conexión piloto para abrirse completamente, dependiendo de la presión principal y el caudal. Este bajo requisito significa que a menudo se puede aprovechar la presión piloto de las válvulas de control existentes sin agregar circuitos de refuerzo.
La relación de apertura de control de aproximadamente 1 a 11,5 entre el área piloto y el área del disco principal proporciona esta multiplicación de presión favorable. Pequeñas fuerzas piloto crean grandes fuerzas de apertura en el asiento de la bola. Esta eficiencia reduce el consumo de energía y la generación de calor en su sistema.
Cuando la presión piloto cae por debajo del umbral, la válvula se cierra inmediatamente. La fuerza del resorte asienta la bola firmemente contra su asiento. Este cierre rápido evita el reflujo, pero puede crear picos de presión si el circuito carece de una absorción de impactos adecuada. Agregar pequeños acumuladores o válvulas restrictivas amortigua estos transitorios.
Consideraciones de integración del sistema
La integración de la placa intermedia de válvula antirretorno Z2S 10 en su circuito hidráulico requiere planificación. La válvula debe ubicarse entre la válvula de control direccional y el actuador en el puerto que desea bloquear. Las líneas piloto se conectan al puerto de trabajo opuesto de la válvula direccional, por lo que la presión piloto llega automáticamente cuando se invierte la dirección.
Las conexiones del tanque para el drenaje del carrete de control son importantes. La versión SO60 proporciona un puerto T separado para drenar la sección piloto al tanque, evitando la acumulación de presión que podría interferir con el funcionamiento de la válvula. Las versiones estándar drenan internamente a través del circuito principal, que funciona bien en la mayoría de las aplicaciones pero puede causar problemas en circuitos especializados.
Cuando utiliza varias válvulas Z2S 10 en un sistema, cada una necesita su propia señal piloto. Los puertos piloto de conexión cruzada pueden crear interacciones inesperadas en las que la apertura de una válvula afecta a otra. Mantenga los circuitos piloto independientes a menos que los diseñe específicamente para operación combinada.
Solución de problemas comunes
Cuando la placa intermedia de la válvula antirretorno Z2S 10 no se bloquea correctamente, la causa habitual es la contaminación. Las partículas de suciedad se interponen entre la bola y el asiento, creando una vía de fuga. Lavar el sistema y mejorar la filtración soluciona la mayoría de los casos. Si la fuga persiste después de la limpieza, es posible que el asiento tenga daños que requieran reemplazo.
Si no se abre con presión piloto, a menudo significa que el carrete de control está atascado. Esto sucede cuando el barniz se acumula debido al aceite sobrecalentado o cuando la contaminación del agua causa corrosión. Desarmar y limpiar la válvula restaura la función, pero también debe abordar la causa raíz en la condición del fluido hidráulico.
Un ruido excesivo durante la apertura suele indicar cavitación o cambios rápidos de presión. La función de preapertura normalmente evita esto, por lo que el ruido sugiere una versión sin preapertura o piezas internas desgastadas que retrasan la secuencia de apertura. Verificar la versión e inspeccionar el desgaste ayuda a identificar la reparación necesaria.
La respuesta lenta a las señales piloto puede indicar una presión piloto baja o una fuga interna alrededor del carrete de control. La medición de la presión piloto en la entrada de la válvula confirma si su circuito proporciona suficiente señal. Las fugas internas requieren la reconstrucción de la válvula con sellos nuevos y la inspección del estado del orificio del carrete.
Costo y disponibilidad
El precio de la placa sándwich de válvula antirretorno Z2S 10 varía según la región y el proveedor. Las válvulas originales Bosch Rexroth a través de distribuidores autorizados en el Reino Unido cuestan alrededor de £605 antes del IVA para las versiones estándar. Los precios en otras regiones difieren según las redes de distribución locales y los derechos de importación.
Los proveedores alternativos y los productos compatibles cuestan menos. Los equivalentes fabricados en Asia pueden funcionar entre un 30 y un 50 por ciento por debajo del precio de Bosch y, al mismo tiempo, mantener una calidad razonable para aplicaciones menos críticas. Comprar a través de plataformas de suministro industrial como MISUMI o mercados generales como eBay a veces genera descuentos, aunque verificar la autenticidad se vuelve importante.
Los plazos de entrega dependen de si los distribuidores tienen en stock la versión específica que necesita. Las variantes comunes, como la versión de 1,5 bar de doble puerto, se envían rápidamente desde el inventario. Las configuraciones inusuales con opciones especiales pueden requerir pedidos de fábrica con un plazo de entrega de varias semanas. Planificar con anticipación y mantener repuestos para máquinas críticas evita costosos tiempos de inactividad.
Tendencias medioambientales y futuras
Los equipos hidráulicos utilizan cada vez más fluidos biodegradables para reducir el impacto ambiental de derrames y fugas. La placa sándwich de válvula antirretorno Z2S 10 se adapta a esta tendencia a través de opciones de sello FKM compatibles con HETG y otros fluidos de base biológica. Esta compatibilidad le permite actualizar a un sistema hidráulico respetuoso con el medio ambiente sin reemplazar todas las válvulas.
Las regulaciones de emisiones más estrictas exigen un mejor sellado en los sistemas hidráulicos. El bloqueo sin fugas del Z2S 10 ayuda a que las máquinas cumplan estos estándares. Los equipos que operan en entornos sensibles como el procesamiento de alimentos o salas blancas se benefician particularmente del sellado confiable que proporciona esta válvula.
Los desarrollos futuros pueden traer monitoreo electrónico a las válvulas hidráulicas. Los sensores que detectan la presión piloto, el caudal o la posición de la válvula podrían integrarse con los sistemas de control de la máquina. Si bien el diseño básico del Z2S 10 sigue siendo puramente mecánico, estas adiciones permitirían un mantenimiento predictivo y una mejor optimización del sistema.
Tomar la decisión correcta
Seleccionar la placa sándwich de válvula antirretorno Z2S 10 tiene sentido cuando se necesita un mantenimiento de presión fiable en un paquete compacto. El montaje de placa sándwich ahorra espacio y reduce los posibles puntos de fuga en comparación con las instalaciones de válvulas en línea. La operación piloto le brinda una liberación controlada sin circuitos adicionales complejos.
Considere sus niveles de presión, requisitos de flujo y tipo de fluido al realizar el pedido. Haga coincidir la presión de apertura con las necesidades de su sistema, equilibrando entre una baja resistencia en el flujo libre y una precarga adecuada para un asiento firme. Elija sellos FKM si utiliza cualquier otro producto que no sea aceite mineral para garantizar una larga vida útil del sello.
El Z2S 10 funciona mejor en sistemas con buena limpieza de fluidos y mantenimiento regular. Si su operación tiende a un mantenimiento descuidado o condiciones muy sucias, la válvula puede experimentar problemas de confiabilidad. En esos casos, los diseños más robustos con espacios libres más grandes podrían funcionar mejor a pesar de sus tasas de fuga más altas.
Para la mayoría de las aplicaciones hidráulicas industriales que requieren mantenimiento de posición y liberación controlada, la placa sándwich de válvula de retención Z2S 10 ofrece un rendimiento confiable a un costo razonable. Su larga trayectoria y amplia disponibilidad lo convierten en una opción segura tanto para nuevos diseños como para aplicaciones de reemplazo.
