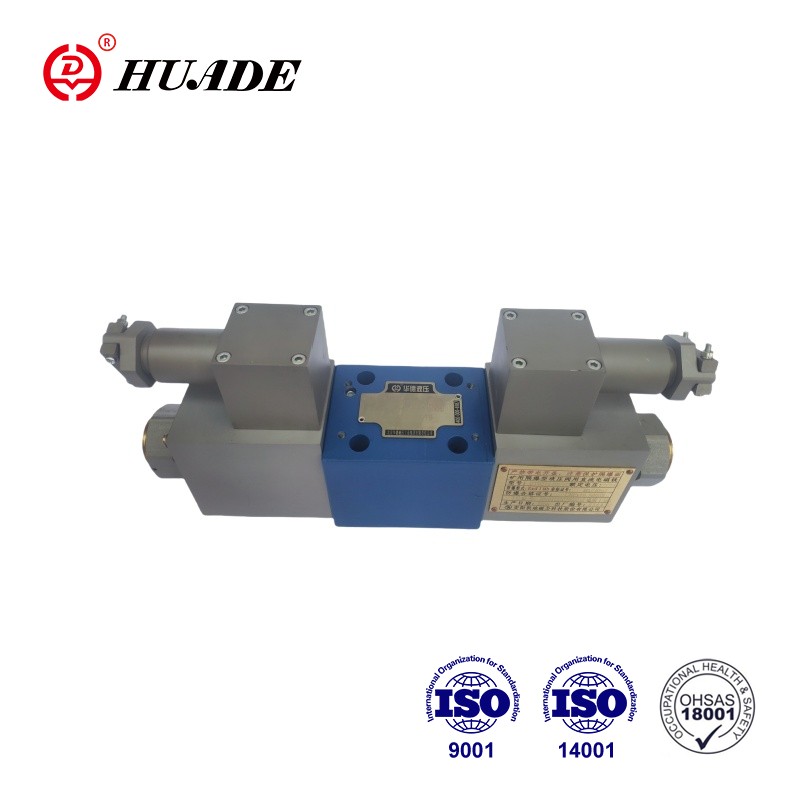

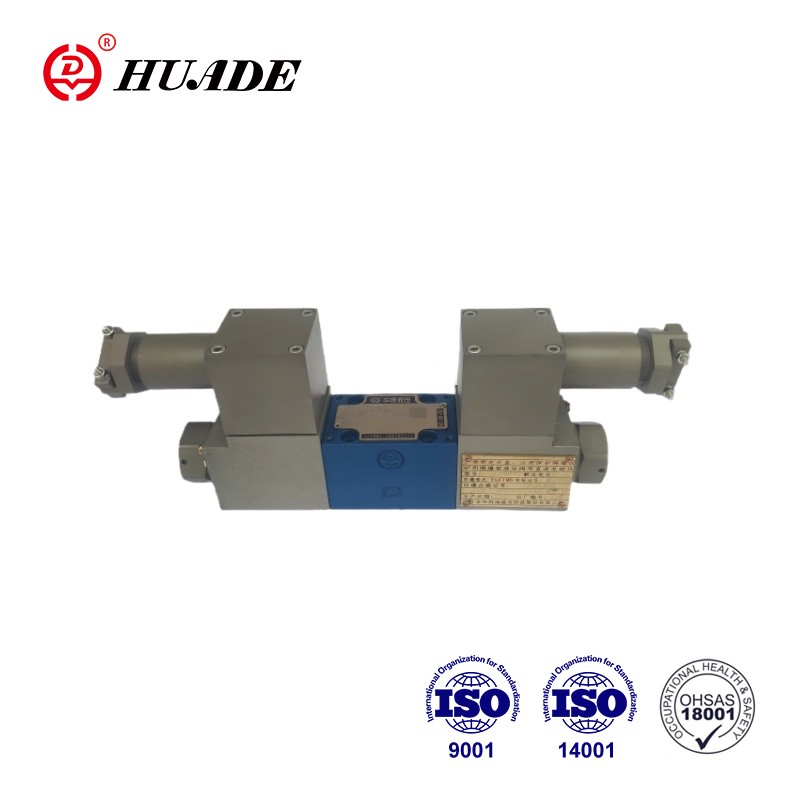

La válvula direccional proporcional a prueba de explosiones 4WRA 10-2X está hecha de materiales resistentes a la corrosión de alta calidad y la carcasa está hecha de materiales a prueba de explosiones, que pueden resistir eficazmente el impacto de una explosión y la erosión por llama. La válvula direccional proporcional a prueba de explosiones 4WRA 10-2X ha pasado la certificación CNEX. El producto a prueba de explosiones de Huade ha recibido constantes elogios en el mercado por su alta calidad y bajo precio.
| Hidráulico | |||
| Instalación | Opcional, preferiblemente horizontal. | ||
| Tamaño nominal | 6 | 10 | |
| Peso (kg) | 4WRA...2X | 2 | 6.6 |
| Caudal nominal Qvnom a △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Histéresis (%) | ≤5 | ||
| Lapso de reversión (%) | ≤1 | ||
| Sensibilidad de respuesta (%) | ≤ 0,5 | ||
| Presión máxima de funcionamiento | Puertos A,B,P (barra) | 350 | |
| Puerto T (barra) | 210 | ||
| fluido a presión | Aceite mineral (HL,HLP) según DIN 51524 | ||
| ¡Otros fluidos a presión bajo pedido! | |||
| Rango de temperatura del aire ambiente (℃) | 4WRA...2X | -20 °C a 70 °C (-4 °F a 158 °F) | |
| Rango de viscosidad (mm2/s) | 20 a 380 (preferiblemente 30 a 46) | ||
| Clase de limpieza de fluidos | NAS1638 clase 9 o ISO 4406 clase 20/18/15 | ||
| Eléctrico | ||||
| 1)Datos del solenoide | ||||
| Tipo de voltaje | corriente continua | |||
| Señal de valor nominal para 4WRA | ±10Vo4~20mA | |||
| Corriente máx. por solenoide (A) | 2.5 | 1.5 | 0.8 | |
| Resistencia de la bobina del solenoide (Ω) | Valor frío a 20°C | 2 | 4.8 | 19.5 |
| Valor máximo de calor | 3 | 7.2 | 28.8 | |
| Deber (%) | DE100% | |||
| Temperatura máxima de la bobina (℃) | 150 | |||
| Protección de válvula según EN60529 | IP 65 | |||
| 2) Electrónica de control | ||||
| Amplificador | 4WRA...2X | VT-VSPA2-...-2X | ||
| Tensión de alimentación (V) | tensión nominal | 24 | ||
| Valor límite inferior | 21/22(4WRA) | |||
| Valor límite superior | 35 | |||
| Consumo de energía del amplificador (A) | imax | <1.8 | ||
| Corriente de impulso | 3 | |||
Características:
▶Válvula direccional proporcional de operación directa para controlar la dirección y magnitud de un flujo
▶Para montaje en subplaca: el patrón de conexiones cumple con ISO4401
▶Actuación mediante solenoides proporcionales con rosca central y bobina extraíble
▶Carrete de control centrado en resorte
Solicitud:
La válvula direccional proporcional a prueba de explosiones 4WRA 10-2X se usa ampliamente en minas de carbón. industria petroquímica.
Las válvulas constan básicamente de: Cuerpo (1) con superficie de montaje, Corredera de control (3) con resortes de compresión (2), Solenoides (4) con rosca central.
Con los solenoides (4) desexcitados, el carrete de control (3) se mantiene en la posición central mediante los resortes de compresión (2).
Operación directa del carrete de control (3) energizando uno de los solenoides proporcionales (4), p.e. control del solenoide derecho, luego movimiento del carrete de control (3) hacia la izquierda en proporción a la señal de entrada eléctrica, y conexión de P a A y de B a T a través de secciones transversales en forma de orificio con características de flujo progresivo.
Sin embargo, 4WRA(E)...A-2X las 2 válvulas de posición conmutada sólo están equipadas con el solenoide "a". En el solenoide proporcional "b" está colocado un tapón (6).
Símbolos de la válvula direccional proporcional a prueba de explosiones 4WRA 10-2X
