Estas válvulas están en todas partes a nuestro alrededor. Los encontrará en excavadoras que cavan cimientos, montacargas que mueven cajas en almacenes e incluso en sistemas de control de aviones. Sin estas válvulas, sería imposible controlar las máquinas pesadas.
¿Cómo funcionan estas válvulas?
Las partes principales
Cada válvula de control direccional hidráulica tiene tres partes clave que funcionan juntas:
1. Cuerpo de válvula
El cuerpo de válvulas es como la casa donde sucede todo. Suele estar fabricado con materiales resistentes como acero o aluminio. En el interior hay agujeros cuidadosamente perforados llamados puertos. Estos puertos tienen nombres especiales:
- Puerto P:Donde entra el fluido presurizado
- Puerto T:Donde el fluido regresa al tanque
- Puertos A y B:Adónde va el fluido para mover cilindros o motores
2. Elemento de control
Esta es la parte móvil que realmente dirige el fluido. Hay dos tipos principales:
Carrete:Una pieza redonda y deslizante que parece un lápiz con secciones más anchas. A medida que se desliza hacia adelante y hacia atrás, abre y cierra diferentes vías para el fluido.
Cabezal:Una pieza en forma de cono que funciona como el corcho de una botella. Sella muy herméticamente cuando está cerrado, pero se puede abrir para dejar pasar el líquido.
3. Actuador
Esto es lo que mueve el elemento de control. Los tipos comunes incluyen:
- Resortes que empujan la válvula de regreso a una posición segura.
- Solenoides (imanes eléctricos) que se mueven cuando reciben energía.
- Palancas manuales para operación manual.
- Controles piloto que utilizan la propia presión del sistema.
Cómo fluye el fluido
Usemos un ejemplo simple con un cilindro hidráulico:
Posición neutral:Cuando la válvula está en la posición media, el cilindro permanece en su sitio. Dependiendo del diseño de la válvula, es posible que el fluido se bloquee o se permita que regrese al tanque.
Posición extendida:La válvula conecta el puerto de presión (P) al puerto A, enviando fluido para extender el cilindro. Al mismo tiempo, el fluido del otro lado del cilindro regresa a través del puerto B al tanque (T).
Posición de retracción:Ahora la válvula cambia. La presión va al puerto B para retraer el cilindro, mientras que el fluido regresa del puerto A al tanque.
Tipos de válvulas de control direccional hidráulicas
Por diseño interno
Válvulas de carrete
Estos son el tipo más común. El carrete se desliza dentro del cuerpo de la válvula para crear diferentes rutas de flujo.
Buenos puntos:
- Puede manejar operaciones complejas con múltiples posiciones
- Baja resistencia al flujo de fluido.
- Versátil y ampliamente utilizado
No tan bueno:
- Los pequeños espacios permiten que algo de líquido se escape internamente
- Puede atascarse si el líquido está sucio.
Válvulas de asiento
Estos utilizan elementos en forma de cono o bola que se sellan herméticamente contra un asiento.
Buenos puntos:
- Casi no hay fugas internas
- Funciona bien con fluido sucio.
- Ideal para sostener cargas pesadas
No tan bueno:
- Limitado a funciones simples de encendido/apagado
- Necesita más fuerza para operar
Por cómo se operan
Válvulas manuales:Operado manualmente mediante palancas, perillas o botones. Sencillos y fiables, pero es necesario que haya alguien allí para operarlos.

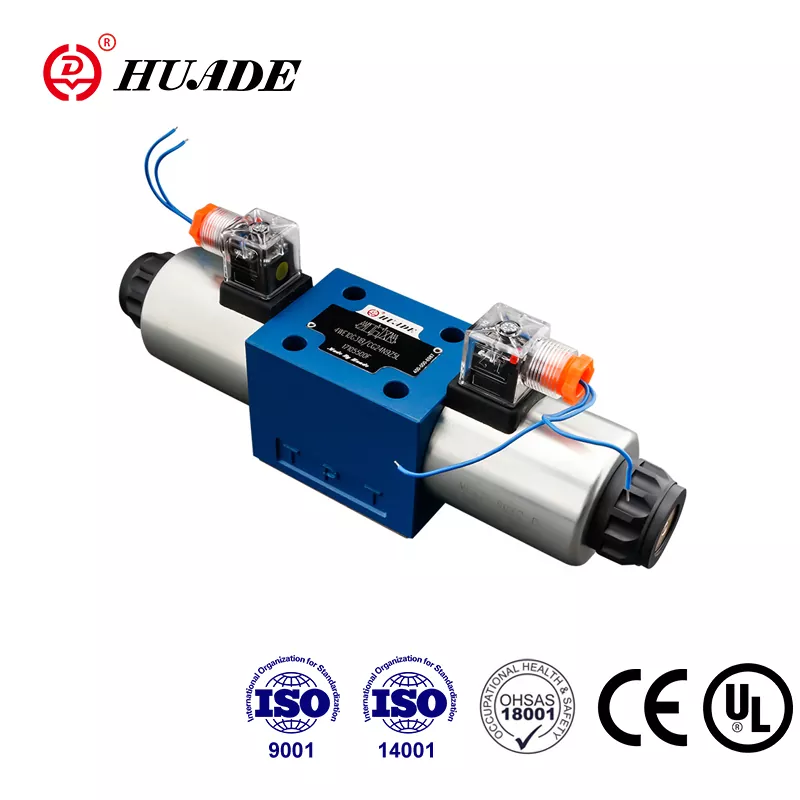

Válvulas Solenoide:Utilice energía eléctrica para operar. Son perfectos para sistemas automatizados y pueden controlarse mediante computadoras.
Válvulas operadas por piloto:Utilice la propia presión hidráulica del sistema para mover la válvula principal. Esto es como usar una válvula pequeña para controlar una válvula grande: ideal para aplicaciones de alto flujo.
Por precisión de control
Válvulas de encendido/apagado:Interruptores simples que están completamente abiertos o completamente cerrados. Como un interruptor de luz: está encendido o apagado.
Válvulas Proporcionales:Estos pueden abrirse parcialmente, como un regulador de intensidad de luz. Cuanto más aumenta la señal de control, más se abre la válvula. Esto le brinda un control de velocidad suave.
Servoválvulas:El tipo más preciso, utilizado en aplicaciones que necesitan un control extremadamente preciso, como aviones o equipos de fabricación de precisión.
Características y especificaciones importantes
Funciones del centro
Para las válvulas de carrete, lo que sucede en la posición neutral (central) es muy importante:
Centro Cerrado:Todos los puertos están bloqueados. Esto bloquea el cilindro en su lugar pero hace que la bomba trabaje más.
Centro Abierto:El puerto de presión se conecta al tanque. Esto ahorra energía al dejar que la bomba funcione sin presión, pero el cilindro podría desviarse.
Centro tándem:Un compromiso que ahorra algo de energía y al mismo tiempo proporciona una mejor sujeción de la carga.
Números clave de rendimiento
- Clasificación de presión:Cuánta presión puede soportar la válvula de forma segura. Generalmente se mide en PSI o bar.
- Caudal:¿Cuánto líquido puede pasar por minuto? Generalmente se mide en galones por minuto (GPM) o litros por minuto.
- Tiempo de respuesta:Qué tan rápido reacciona la válvula a una señal de control. Importante para aplicaciones que necesitan movimientos rápidos.
- Caída de presión:Cuánta presión se pierde cuando el fluido fluye a través de la válvula. Cuanto más bajo, mejor para la eficiencia.
Símbolos y estándares de válvulas
Los ingenieros utilizan símbolos especiales para mostrar válvulas en diagramas hidráulicos. Estos símbolos siguen los estándares internacionales (ISO 1219) para que los ingenieros de todo el mundo puedan entenderlos.
Un símbolo de válvula muestra:
- Cuadros que representan cada posición.
- Flechas que muestran rutas de flujo
- Líneas con marcas T que muestran caminos bloqueados
- Letras (P, T, A, B) que marcan los puertos
- Símbolos para resortes y solenoides.
Por ejemplo, una "válvula 4/3" significa 4 puertos y 3 posiciones.
Aplicaciones comunes
Equipo de construcción
Las excavadoras utilizan múltiples válvulas de control direccional para operar la pluma, el brazo, el cucharón y las orugas de forma independiente. Los operadores utilizan palancas de mando que envían señales a válvulas proporcionales para un control suave.
Fabricación
Las líneas de montaje utilizan estas válvulas para controlar brazos robóticos, prensas y sistemas transportadores. Las válvulas operadas por solenoide responden a comandos de computadora para una sincronización precisa.
Agricultura
Los tractores modernos utilizan bloques de válvulas proporcionales para controlar implementos como arados y cosechadoras. Algunos sistemas incluso se integran con GPS para realizar trabajos de campo automatizados.
Aeroespacial
Los aviones utilizan servoválvulas extremadamente fiables para los controles de vuelo. Estas válvulas deben funcionar perfectamente incluso en condiciones extremas.
Principales fabricantes
Bosch Rexroth:Conocido por válvulas de alta calidad con electrónica avanzada y capacidades de monitoreo.
Parker Hannifin:Ofrece una amplia gama desde válvulas industriales básicas hasta válvulas para equipos móviles especializados.
Eaton (Vickers):Famoso por sus válvulas de alta resistencia que duran mucho tiempo en condiciones difíciles.
Danfoss:Se especializa en hidráulica móvil y sistemas energéticamente eficientes.
HIDAC:Conocido por válvulas de cartucho compactas y soluciones de colectores personalizados.
Instalación y mantenimiento
Elegir la válvula adecuada
Considere estos factores:
- Requisitos de presión y flujo: satisfaga las necesidades de su sistema
- Tipo de control: Encendido/apagado para tareas simples, proporcional para velocidad variable
- Medio ambiente: elija sellos y revestimientos adecuados para sus condiciones
- Seguridad: seleccione funciones centrales que proporcionen una operación segura
Problemas comunes y soluciones
La válvula no funciona:
- Verifique las conexiones eléctricas en las válvulas solenoides.
- Verificar la presión hidráulica adecuada para las válvulas operadas por piloto.
- Busque obstrucciones mecánicas
Operación lenta o errática:
- Limpie o reemplace el fluido hidráulico sucio
- Compruebe si hay aire en el sistema.
- Inspeccione si hay componentes de válvula desgastados.
Fugas externas:
- Reemplazar sellos y juntas desgastados
- Compruebe la planitud de la superficie de montaje
- Verifique el torque adecuado del perno
Mejores prácticas
Instalación:
- Mantenga todo limpio durante la instalación.
- Utilice juntas y compuestos de sellado adecuados
- Apriete los pernos a los valores de torsión especificados.
Operación:
- Comience con baja presión para comprobar el funcionamiento básico.
- Monitorear la temperatura y presión del sistema.
- Mantenga el fluido hidráulico limpio con una filtración adecuada.
Mantenimiento:
- Pruebe el funcionamiento de la válvula periódicamente
- Cambie el fluido hidráulico según lo programado.
- Mantenga registros de mantenimiento detallados
Tendencias futuras
La industria de las válvulas hidráulicas continúa evolucionando:
Válvulas inteligentes:Las nuevas válvulas incluyen sensores y componentes electrónicos que pueden informar su condición y rendimiento. Esto ayuda a predecir cuándo se necesita mantenimiento.
Eficiencia Energética:Los fabricantes están desarrollando válvulas que desperdician menos energía, lo que ayuda a reducir los costos operativos y el impacto ambiental.
Integración:Las válvulas son cada vez más compactas e integradas con otros componentes del sistema, lo que reduce los puntos de fuga y el tiempo de instalación.
Controles digitales:Más válvulas están diseñadas para funcionar con sistemas de control digital y redes de Internet de las cosas (IoT).
Las válvulas de control direccional hidráulicas son componentes esenciales que hacen posible la maquinaria moderna. Desde simples válvulas de encendido/apagado hasta sofisticados servosistemas, estos dispositivos convierten señales eléctricas o mecánicas en energía hidráulica controlada.
Comprender cómo funcionan estas válvulas, sus diferentes tipos y cómo seleccionarlas y mantenerlas es crucial para cualquiera que trabaje con sistemas hidráulicos. A medida que avanza la tecnología, estas válvulas se vuelven más inteligentes, más eficientes y más integradas con los sistemas de control digital.
Ya sea que esté operando equipos pesados, diseñando sistemas de automatización o manteniendo maquinaria hidráulica, el conocimiento de las válvulas de control direccional lo ayudará a trabajar de manera más efectiva y segura.
Al elegir la válvula adecuada para su aplicación y mantenerla adecuadamente, puede garantizar un funcionamiento confiable y una larga vida útil. La clave es comprender los requisitos de su sistema y combinarlos con la tecnología de válvula adecuada.
Recuerde, ante la duda, consulte con expertos en sistemas hidráulicos o fabricantes de válvulas. Pueden proporcionar orientación específica para las necesidades únicas de su aplicación y ayudar a garantizar un rendimiento óptimo del sistema.
