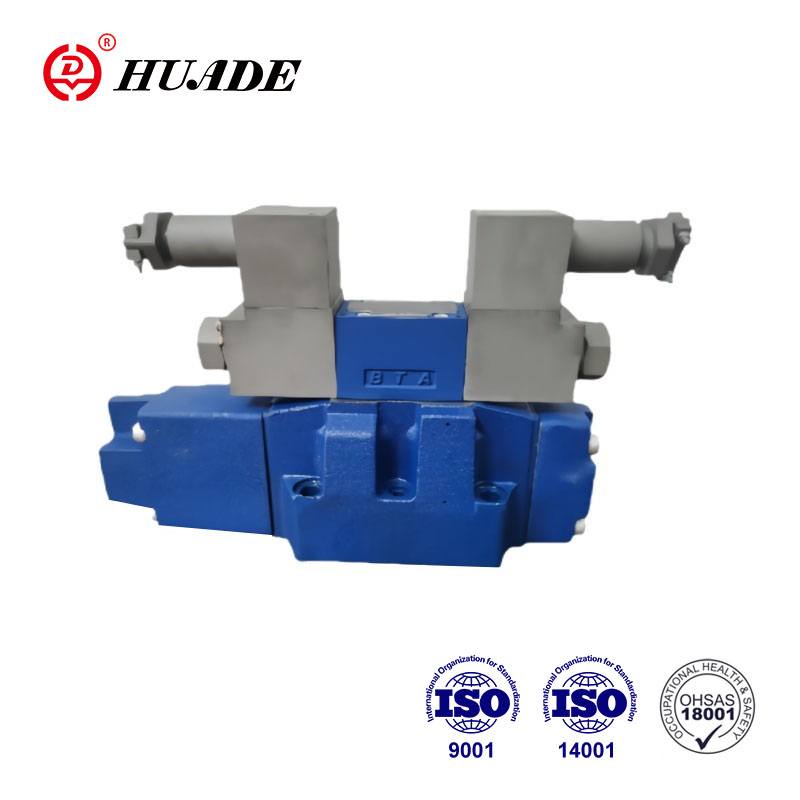

La válvula direccional proporcional a prueba de explosiones 4WRZ se usa ampliamente en sistemas hidráulicos que requieren un control preciso y un rendimiento a prueba de explosiones. Las válvulas a prueba de explosiones de la serie 4WRZ de Huade cuentan con la certificación CNEX. Las clasificaciones y certificaciones a prueba de explosiones suelen cumplir con las normas internacionales pertinentes. La válvula proporcional a prueba de explosiones 4WRZ tiene características sensibles de regulación de flujo, que pueden lograr un control preciso de la presión, el flujo y la dirección del sistema hidráulico.
| General | ||
| Tipo de válvula | SEP | |
| Instalación | opcional, preferiblemente horizontal | |
| Rango de temperatura de almacenamiento (℃) | -20 a +80 | |
| Rango de temperatura ambiente (℃) | -20 a +70 | |
| Peso (kilogramos) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hidráulico (medido con HLPAG.p=100bar: 40 ℃ ± 5 ℃) | ||||||
| Tamaño nominal | 10 | 16 | 25 | 32 | ||
| Presión de funcionamiento (bares) | válvula piloto | Suministro de aceite piloto externo | 30 a 100 bares | |||
| Suministro interno de aceite piloto | 100 a 350 solo con "D3" | |||||
| válvula principal | hasta 315 | hasta 350 | hasta 350 | hasta 350 | ||
| Presión de retorno (bar) | Puerto T (puerto R)(drenaje de aceite piloto externo) | hasta 315 | hasta 250 | hasta 250 | hasta 150 | |
| Puerto T (drenaje interno del aceite piloto) | hasta 30 | hasta 30 | hasta 30 | hasta 30 | ||
| Puerto Y | hasta 30 | hasta 30 | hasta 30 | hasta 30 | ||
| Señal de entrada del volumen de aceite piloto 0- 100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Flujo de aceite piloto en los puertos X e Y con una señal de entrada escalonada 0-100 % (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Caudal de la válvula principal (L/min) | hasta 170 | hasta 460 | hasta 870 | hasta 1600 | ||
| fluido hidraulico | Aceite mineral (HL, HLP) según DIN 51524 ¡Otros líquidos bajo consulta! | |||||
| Rango de temperatura del fluido hidráulico (℃) | -20 a +80 (preferiblemente +40 a +50) | |||||
| Rango de viscosidad (mm2/s) | 20 a 380 (preferiblemente 30 a 46) | |||||
| Grado de contaminación | El grado máximo permitido de contaminación del fluido a presión es según NAS 1638 o ISO 4406(c). | Se recomienda un filtro con una tasa de retención mínima de βx≥ 75 | ||||
| válvula piloto | NAS 1638 clase 7 | x=5 | ||||
| válvula principal | NAS 1638 clase 9 | x=15 | ||||
| Histéresis (%) | ≤ 6 | |||||
| Eléctrico | ||
| Tipo de válvula | SEP | |
| Tipo de protección de la válvula según EN 60529 | IP65 con toma de cable montada y bloqueada | |
| Tipo de voltaje | corriente continua | |
| Superposición de valores de comando (%) | 15 | |
| Máx. corriente (A) | 1.5 | |
| Resistencia de la bobina del solenoide (Ω) | Valor frío a 20 ℃ | 4.8 |
| Máx. valor cálido | 7.2 | |
| Deber (%) | 100 | |
| Temperatura de la bobina (℃) | hasta 150 | |
| Protección de válvula según EN 60529 | IP65 con conector enchufable montado y fijo | |
| Electrónica de control | ||
| Amplificador externo para tipo WRZ | VT-VSPA2-1-L2X/... | |
| Señal de valor nominal | Entrada de tensión "A1" (V) | V±10 |
| Entrada de corriente "F1" (mA) | 4 a 20 | |
Características:
▶Válvula direccional proporcional operada por piloto para controlar la dirección y magnitud de un flujo
▶El funcionamiento es mediante solenoides proporcionales con rosca central y bobina desmontable
▶Para montaje sobre placa:
Patrón de conexiones según ISO 4401 y DIN 2430
▶Carrete de control centrado en resorte
▶4WRZE: Electrónica integrada (OBE) con entrada de tensión o entrada de corriente (A1 resp. F1)
▶4WRZ: electrónica de control asociada (pedido por separado)
Solicitud:
La válvula direccional a prueba de explosiones 4WRZ-L7X se utiliza para controlar la dirección y el flujo en minería de bobinas, maquinaria de minería de carbón y maquinaria metalúrgica.
■Válvula piloto tipo 3DREP 6...
La válvula piloto es una válvula reductora de presión de 3 vías accionada por solenoide proporcional. Se utiliza para convertir una señal de entrada eléctrica en una señal de salida de presión proporcional y se utiliza en todas las válvulas 4WRZ....
Los solenoides proporcionales son solenoides de clavija húmeda de CC controlables con rosca central y bobina desmontable. Opcionalmente, el solenoide se controla mediante una electrónica externa.
Diseño:
La válvula se compone básicamente de:
– Vivienda (1)
– Carrete de control (2) con carretes medidores de presión (3 y 4)
– Solenoides (5 y 6) con rosca central
Principio de trabajo
–Cuando los solenoides (5 y 6) están en condición desenergizada, el carrete de control (2) se mantiene
mediante resortes de compresión en posición central
–Operación directa del carrete de control (2) energizando un solenoide proporcional, p.e. energización del solenoide "a" (5). El carrete de medición de presión (3) y el carrete de control (2) se desplazan hacia la izquierda en proporción a la señal de entrada eléctrica; Conexión de P a B y de A a T a través de secciones transversales tipo orificio con características de flujo progresivo; Al desenergizar el solenoide (5), el resorte de compresión devuelve el carrete de control (2) a la posición central. En la posición central, los puertos A y B están abiertos a T, es decir, el fluido hidráulico puede fluir al tanque sin cualquier restricción.
–Anulación manual, opcional, con su ayuda se puede mover el carrete de control (2) sin requerir la energización del solenoide.
Notas:
Tipo 3DREP 6:Se debe evitar el drenaje de la línea del tanque. En caso de una situación de instalación correspondiente, se debe instalar una válvula de precarga (presión de precarga aprox. 2 bar).
Válvula piloto con dos posiciones de carrete
(Tipo 3DREP 6...B...)
En principio, la función de esta versión de válvula corresponde a la de la válvula con tres posiciones de conmutación. Sin embargo, esta válvula de 2 posiciones está provista únicamente del solenoide "a" (5). En lugar del segundo solenoide proporcional está montado un tornillo de cierre (7).
■Válvulas direccionales proporcionales pilotadas Tipo 4WRZ...
Las válvulas del tipo 4WRZ... son válvulas direccionales pilotadas con accionamiento mediante solenoides proporcionales. Controlan la dirección y magnitud de un flujo.
Diseño:
Las válvulas constan básicamente de:
– Una válvula piloto (9) con solenoides proporcionales (5 y 6), carrete de control (2) y tapones de orificio (15).
– Una válvula principal (10) con carrete principal (11) y resorte de centrado (12).
Principio de trabajo
– Cuando los solenoides (5 y 6) están desexcitados, el carrete principal (11) se mantiene mediante resortes de centrado (12) en la posición central.
– Operación del carrete 1.o TmBain (11) a través de la válvula piloto (9), el carrete principal se mueve proporcionalmente, dependiendo de la posición del carrete, el flujo de P a A y de B a T(R) o de P a B y de A a T (R).
p.ej. al energizar el solenoide "b" (6), el carrete de control (2) se desplaza hacia la derecha, el aceite piloto se alimenta a través de la válvula piloto (9) a la cámara de presión (13) y mueve el carrete principal (11) en proporción a la señal eléctrica de entrada; Conexión de P a A y de B a T mediante secciones tipo orificio con caudal progresivo.
características.
Al desenergizar el solenoide (6), el carrete de control (2) y el carrete principal (11) regresan a la posición central.
– Alimentación de aceite piloto a la válvula piloto internamente a través de la conexión P o externamente a través de la conexión X.
– Con la ayuda de un control manual opcional, el carrete de control (2) se puede mover sin necesidad de energizar el solenoide.
Notas:
Para presiones del sistema superiores a 100 bar, se debe instalar el módulo reductor de presión piloto tipo D3 (14) entre la válvula piloto (9) y la válvula principal (10).
Símbolos de la válvula direccional proporcional a prueba de explosiones 4WRZ
