¿Qué papel juega la válvula direccional en el sistema hidráulico?

2024-08-11
El papel de las válvulas direccionales en los sistemas hidráulicos

¿Alguna vez ha visto cavar a una excavadora de construcción en el suelo o ha visto un camión de volquete levantar su cama para descargar la tierra? Estas potentes máquinas funcionan debido a los sistemas hidráulicos, y en el corazón de estos sistemas hay un componente crucial llamado válvula direccional (también conocida como válvula de control direccional o DCV).

Piense en una válvula direccional como el controlador de tráfico de un sistema hidráulico. Al igual que un semáforo le dice a los autos cuándo ir, detenerse o girar, una válvula direccional le dice al fluido hidráulico dónde fluir y cuándo moverse. En este artículo, exploraremos exactamente qué papel juegan estas válvulas importantes y por qué son esenciales para hacer que las máquinas hidráulicas funcionen correctamente.

¿Qué es una válvula direccional?

Una válvula direccional es un dispositivo mecánico que controla la ruta del fluido hidráulico en un sistema. Imagine fluido hidráulico (generalmente aceite) como agua que fluye a través de las tuberías, y la válvula direccional como un interruptor inteligente que puede:

  • Flujo de fluido directode la bomba a diferentes partes de la máquina
  • Detener el flujo de fluidoCuando sea necesario
  • Controlar la direcciónMovimientos fluidos (hacia adelante o hacia atrás)
  • Gestionar cuandoLas piezas hidráulicas comienzan o dejen de moverse

La válvula direccional funciona moviendo una pieza interna (llamada carrete o poppet) que abre y cierra diferentes vías para el fluido. Este diseño simple pero inteligente permite que una válvula controle movimientos complejos en maquinaria pesada.

Los roles principales de las válvulas direccionales en los sistemas hidráulicos

1. Control de tráfico para líquido hidráulico

El trabajo principal de una válvula direccional es actuar como un policía de tránsito para el fluido hidráulico. Aquí está como:

  • Guía flujo de fluido:Dirige el aceite presurizado desde la bomba al cilindro o motor derecho
  • Crea rutas de retorno:Envía fluido usado de regreso al tanque para reciclar
  • Previene el flujo incorrecto:Evita que el fluido vaya a donde no debería

2. Control del movimiento

Las válvulas direccionales brindan a los operadores un control preciso sobre los movimientos de la máquina:

  • Movimiento hacia adelante e inversa:Como poner un automóvil en el camino o reverso
  • Iniciar y detener las acciones:Control instantáneo sobre cuándo comienzan y terminan los movimientos
  • Ajuste de velocidad:Algunas válvulas avanzadas pueden controlar qué tan rápido se mueven las cosas

3. Gestión de seguridad

Estas válvulas juegan un papel de seguridad crucial por:

  • Detener el flujo de fluidodurante el mantenimiento o emergencias
  • Prevenir el movimiento accidentalCuando la máquina está estacionada
  • Permitiendo el apagado controladode operaciones hidráulicas

4. Gestión de energía

Las válvulas direccionales inteligentes ayudan a ahorrar energía por:

  • Reducción de la presión desperdiciadaCuando la máquina no funciona
  • Permitir que las bombas sean inactivasCuando no se necesita movimiento
  • Fluido de reciclajeeficientemente a través del sistema

Tipos de válvulas direccionales

No todas las válvulas direccionales son las mismas. Diferentes máquinas necesitan diferentes tipos de válvulas en función de sus trabajos:

Válvulas de carrete (más comunes)

Cómo funcionan:Una pieza cilíndrica (carrete) se desliza hacia adelante y hacia atrás dentro del cuerpo de la válvula

Lo mejor para:Máquinas complejas que necesitan múltiples rutas de fluidos

Ejemplos:Excavadoras, excavadoras, máquinas industriales

Ventajas:
  • Puede manejar múltiples rutas de fluido a la vez
  • Muy versátil para operaciones complejas
  • Bueno para aplicaciones de alto flujo
Desventajas:
  • Más sensible al líquido sucio
  • Puede tener pequeñas fugas internas
  • Más caro de mantener

Válvulas de poppet (simples pero efectivas)

Cómo funcionan:Una pieza en forma de cono se eleva hacia arriba y hacia abajo para abrir/cerrar el flujo

Lo mejor para:Aplicaciones de alta presión donde el sellado ajustado es importante

Ejemplos:Válvulas de seguridad, válvulas de retención

Ventajas:
  • Sellado muy apretado (casi sin fugas)
  • Funciona bien con alta presión
  • Menos sensible al líquido sucio
Desventajas:
  • Limitado a caminos fluidos más simples
  • Necesita más fuerza para operar

Válvulas de verificación (solo unidireccional)

Propósito especial:Solo permite que el fluido fluya en una dirección

Lo mejor para:Prevenir el flujo de retorno y mantener la presión

Ejemplos:Mantener los cilindros extendidos cuando la energía está apagada

Cómo se controlan las válvulas direccionales

Las válvulas direccionales se pueden operar de varias maneras:

Control manual

  • Método:Palancas o perillas
  • Lo mejor para:Máquinas simples, controles de emergencia
  • Ejemplo:Pequeño equipo agrícola, prensas manuales

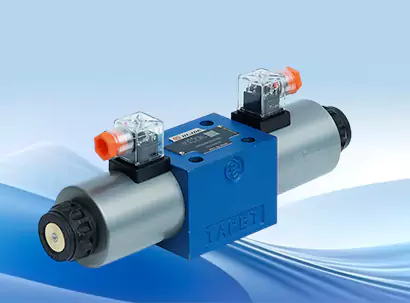

Control eléctrico (solenoide)

  • Método:Bobinas eléctricas que mueven la válvula
  • Lo mejor para:Sistemas automatizados, operación remota
  • Ejemplo:Máquinas de fábrica, sistemas robóticos

Control piloto hidráulico

  • Método:Pequeñas cantidades de presión hidráulica controlan la válvula principal
  • Lo mejor para:Máquinas grandes con alto flujo de fluido
  • Ejemplo:Grandes excavadoras, prensas industriales

Control de aire (neumático)

  • Método:El aire comprimido opera la válvula
  • Lo mejor para:Sistemas de acción rápida
  • Ejemplo:Equipo de fabricación

Impacto en el rendimiento del sistema

La válvula direccional afecta significativamente qué tan bien funciona un sistema hidráulico:

Control de velocidad

  • Impacto directo:El tamaño de la apertura de la válvula controla la tasa de flujo de fluido
  • Resultado:Flujo más rápido = movimiento más rápido, flujo más lento = movimiento más lento
  • Beneficio:Los operadores pueden ajustar la velocidad para diferentes tareas

Gestión de presión

  • Role:Las válvulas trabajan con válvulas de alivio de presión para controlar la presión del sistema
  • Importancia:Previene el daño por demasiada presión
  • Seguridad:Protege componentes caros

Eficiencia energética

Los diferentes diseños de válvulas afectan el uso de energía:

  • Válvulas centrales abiertas:Deje que el fluido regrese al tanque cuando no funcione (bueno para enfriar)
  • Válvulas centrales cerradas:Mantenga la presión cuando no funcione (ahorra energía de la bomba)
  • Válvulas de detección de carga:Ajuste automáticamente para ahorrar energía

Tiempo de respuesta

  • Ventaja hidráulica:El líquido no se puede comprimir, por lo que la respuesta es casi instantánea
  • Calidad de la válvula:Mejores válvulas responden más rápido y más precisamente
  • Solicitud:Crítico para el trabajo de precisión como robots de cirugía o controles de aeronaves

Aplicaciones del mundo real

Las válvulas direccionales están en todas partes en nuestra vida diaria:

Equipo de construcción

  • Excavadoras: movimientos de control de auge, brazo y cubo
  • Excavadoras: levantar y bajar las cuchillas
  • Grúas: Levantamiento y rotación de control

Fabricación

  • Líneas de ensamblaje: Posición de piezas con precisión
  • Presses: control de presión y tiempo de control
  • Robots: habilitar movimientos precisos

Transporte

  • Camiones de volteo: Levante y las camas de camiones inferior
  • Camiones de basura: controlar mecanismos de compactación y elevación
  • Aeronave: control de tren de aterrizaje, colgajo y controles de vuelo

Agricultura

  • Tractores: Posicionamiento de implementación de control
  • Cosechadoras: gestionar los sistemas de corte y recolección
  • Riego: controlar el flujo de agua y el colocador de rociadores

Problemas y soluciones comunes

Como cualquier dispositivo mecánico, las válvulas direccionales pueden tener problemas:

Problemas comunes:

Pegarse o atascarse

  • Causa:Líquido sucio o piezas gastadas
  • Solución:Cambios regulares de líquidos y limpieza
  • Prevención:Utilice la filtración adecuada

Fuga interna

  • Causa:Sellos desgastados o superficies rayadas
  • Síntomas:Movimiento lento o débil
  • Solución:Reconstruir o reemplazar válvula

Fugas externas

  • Causa:Sellos dañados o conexiones sueltas
  • Síntomas:Fugas de fluido visibles
  • Solución:Reemplace los sellos y apriete las conexiones

Operación ruidosa

  • Causa:Aire en el sistema o piezas desgastadas
  • Solución:Sando el aire y verificar el desgaste

Consejos de mantenimiento:

  • Mantenga el líquido limpiocon cambios regulares de filtro
  • Verifique las fugasDurante las inspecciones diarias
  • Monitorear la temperatura del fluidoPara evitar el sobrecalentamiento
  • Siga el programa de mantenimiento del fabricante
  • Operadores de trenesSobre el uso adecuado

El futuro de las válvulas direccionales

La tecnología está haciendo válvulas direccionales más inteligentes y más eficientes:

Válvulas inteligentes

  • Sensores incorporados:Monitorear la presión, la temperatura y la posición
  • Autodiagnóstico:Detectar problemas antes de causar fallas
  • Monitoreo remoto:Verifique la condición de la válvula desde cualquier lugar

Mejores materiales

  • Recubrimientos avanzados:Reducir el desgaste y extender la vida
  • Aleaciones más fuertes:Manejar presiones y temperaturas más altas
  • Impresión 3D:Crear diseños más precisos y compactos

Eficiencia energética

  • Desplazamiento variable:Ajustar el flujo en función de las necesidades reales
  • Recuperación de energía:Capturar y reutilizar la energía de los movimientos
  • Controles más inteligentes:Optimizar el rendimiento automáticamente

Miniaturización

  • Válvulas más pequeñas:Encajar en espacios apretados
  • Peso más ligero:Importante para equipos móviles
  • Integración:Combinar múltiples funciones en una unidad

Conclusión

Las válvulas direccionales son realmente el "cerebro" de los sistemas hidráulicos. Toman las decisiones cruciales sobre dónde va el líquido hidráulico, cuándo se mueve y qué tan rápido viaja. Sin estos componentes importantes, la maquinaria moderna como las excavadoras, los robots de fábrica y los aviones no pudieron realizar sus movimientos precisos.

Comprender el papel de las válvulas direccionales nos ayuda a apreciar la ingeniería detrás de las potentes máquinas que vemos todos los días. Desde el camión volquete que recoge su basura hasta el robot que construye su automóvil, las válvulas direccionales están trabajando detrás de escena para hacer posible estos movimientos complejos.

A medida que avanza la tecnología, las válvulas direccionales continúan evolucionando, volviéndose más inteligentes, más eficientes y más confiables. Esta evolución promete un rendimiento aún mejor de los sistemas hidráulicos que alimentan nuestro mundo moderno.

Ya sea que sea un estudiante que aprenda sobre sistemas hidráulicos, un técnico que mantiene equipos o simplemente tiene curiosidad sobre cómo funcionan las cosas, comprender las válvulas direccionales le brinda información sobre una de las tecnologías más importantes en la maquinaria moderna.

La próxima vez que vea una máquina hidráulica en el trabajo, recuerde que sus movimientos precisos son posibles gracias a la humilde pero poderosa válvula direccional: el controlador de tráfico que mantiene el fluido hidráulico fluyendo exactamente a dónde debe ir, cuando necesita ir allí.

Control de llave

  • Válvulas direccionales Controlan las rutas de flujo de fluidos en sistemas hidráulicos
  • Permiten un control preciso del movimiento, la velocidad y la dirección.
  • Diferentes tipos sirven diferentes propósitos (spool, poppet, válvulas de retención)
  • Varios métodos de control (manual, eléctrico, hidráulico, neumático)
  • Crítico para la seguridad, la eficiencia y el rendimiento
  • Encontrado en la construcción, fabricación, transporte y agricultura
  • El mantenimiento regular evita problemas y extiende la vida
  • Los desarrollos futuros se centran en la tecnología inteligente y la eficiencia
