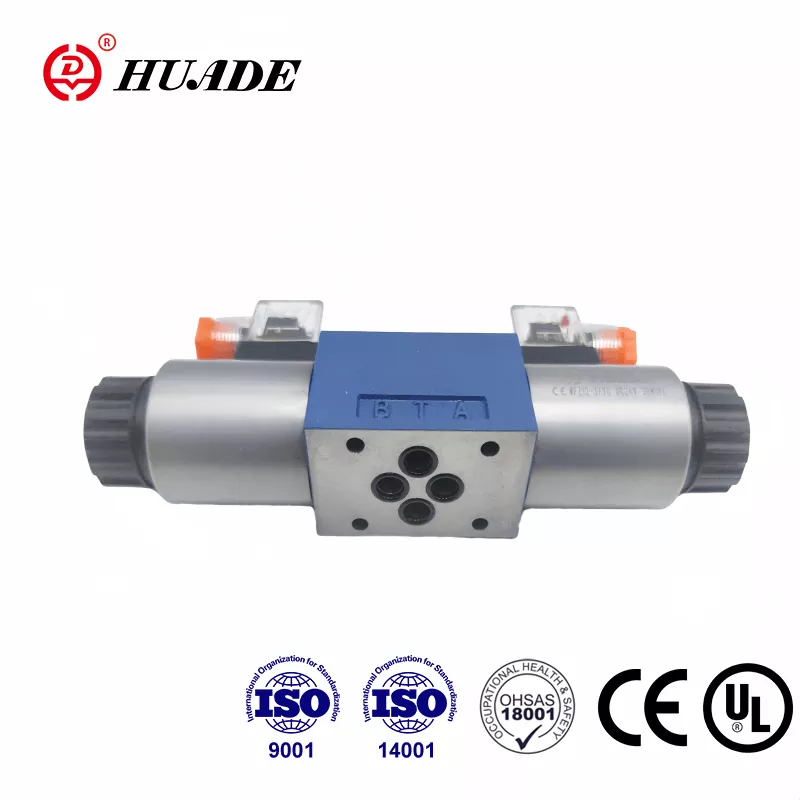

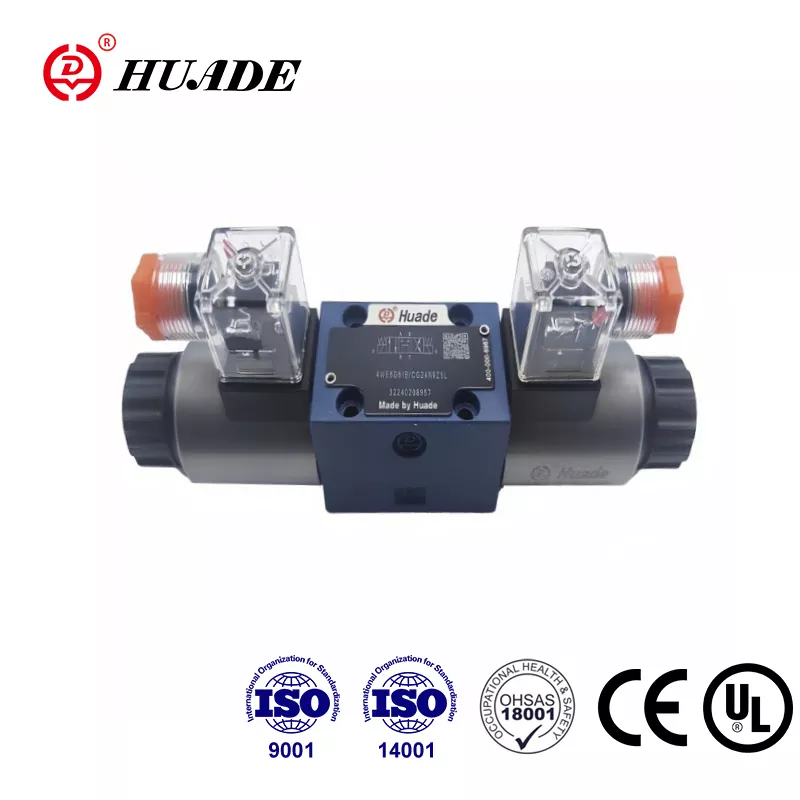

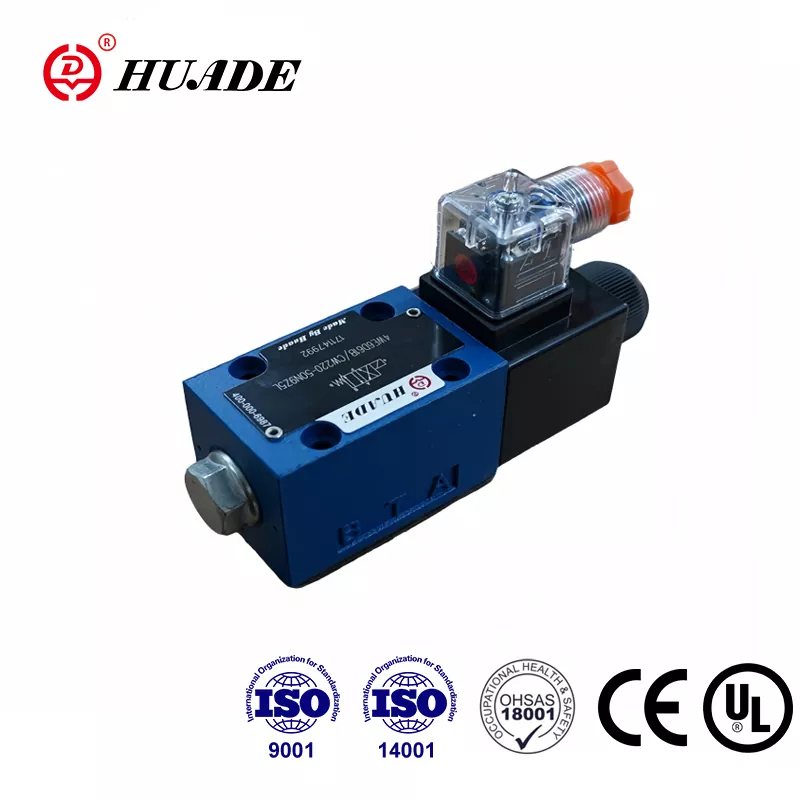

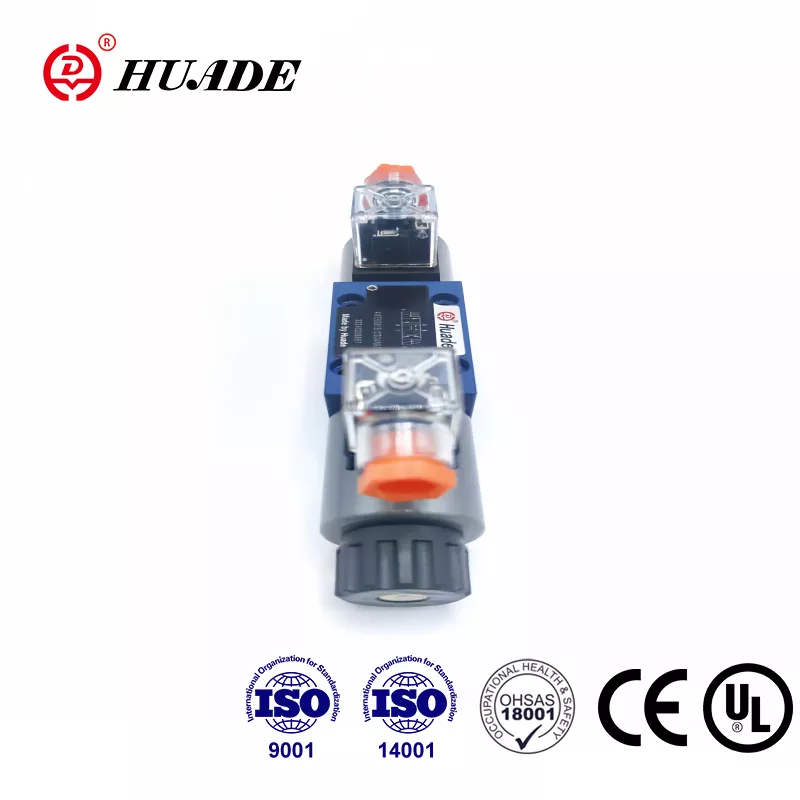

Beijing Huade Hydraulic Industrial Group es una reconocida empresa estatal que se especializa en el diseño, fabricación y servicio de válvulas y equipos hidráulicos. La válvula direccional de solenoide Huade® 4WE 6 J puede reemplazar el mismo modelo ofrecido por Rexroth debido a la cooperación a largo plazo con Rexroth desde 1979. La válvula direccional de solenoide de la serie WE 6 ha pasado la certificación CE. Huade pone gran énfasis en la calidad para garantizar que cada válvula direccional tenga un rendimiento superior. El sistema de gestión de producción e I+D cumple con ISO9001, ISO14001 e ISO45001. Las válvulas hidráulicas Huade® se utilizan ampliamente en la industria militar y otros campos en China debido a su rendimiento estable. Es una marca nacional confiable en China.
|
Hidráulico |
|||
|
Presión máxima de funcionamiento Puertos A,B,P (Mpa) |
hasta 35.0 |
||
|
Puerto T (㎫) |
21(-);16(～) |
||
|
con los símbolos A y B, el puerto T debe usarse como puerto de drenaje |
|||
|
Flujo máximo (L/min) |
80(-);60(～) |
||
|
fluido a presión |
Aceites minerales o éster de fosfato |
||
|
Rango de viscosidad (mm2/s) |
2,8~500 |
||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
||
|
Grado de contaminación |
Grado máximo permitido de contaminación del fluido hidráulico según NAS 1638 clase 9. |
||
|
Eléctrico |
|||
|
Tipo de voltaje |
corriente continua |
CA 50/60 Hz |
|
|
Tensiones disponibles (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consumo de energía (W) |
30 |
||
|
Poder de retención (VA) |
- |
50 |
|
|
Alimentación de encendido (VA) |
- |
220 |
|
|
Deber |
continuo |
||
|
Tiempo de cambio a IS0 6403 |
ENCENDIDO (ms) |
25 a 45 |
10 a 20 |
|
APAGADO (ms) |
10 a 25 |
15 a 40 |
|
|
Protección según DIN |
IP 65 |
||
|
Frecuencia de conmutación (ciclos/h) |
hasta 15000 |
hasta 7200 |
|
|
En las conexiones eléctricas el conductor de protección (PE) |
|||
Características:
▶ Versión de alto rendimiento de válvula direccional de carrete accionada por solenoide directo
▶ Solenoide de CC o CA de clavija húmeda con bobina extraíble
▶ Anulación manual, opcional
▶ La bobina magnética puede girarse 90°
▶ No es necesario abrir la cámara estanca al cambiar la bobina.
▶ Conexiones eléctricas individuales o centrales
▶ Patrón de conexiones según Din 24 340 forma A, ISO 4401 y CETOP - RP 121H
Solicitud:
Las válvulas direccionales accionadas por solenoide del tipo 4WE 6 J controlan el arranque, la parada y la dirección de un fluido.
Básicamente, las válvulas de control direccional 4WE 6 constan de una carcasa (1), uno o dos solenoides (2), el carrete de control (3) y uno o dos resortes de retorno (4). En la condición desenergizada, el carrete de control (3) se mantiene en la posición neutral o inicial mediante resortes de retorno (4) (excepto los carretes de impulso). El carrete de control (3) se acciona mediante solenoides de pasador húmedo (2) . La fuerza de los solenoides (2) actúa a través del émbolo (5) en el carrete de control (3) y lo empuja desde su posición neutral hasta la posición final requerida. Esto proporciona un flujo libre de P a A y de B a T o P. a B y A a T.
Cuando se desactiva el solenoide (2), el carrete de control (3) regresa a su posición neutral por medio de los resortes de retorno (4).
Una anulación manual opcional (6) permite el movimiento del carrete de control (3) sin energizar el solenoide.
Diagrama de estructura de la serie WE 6 61B
