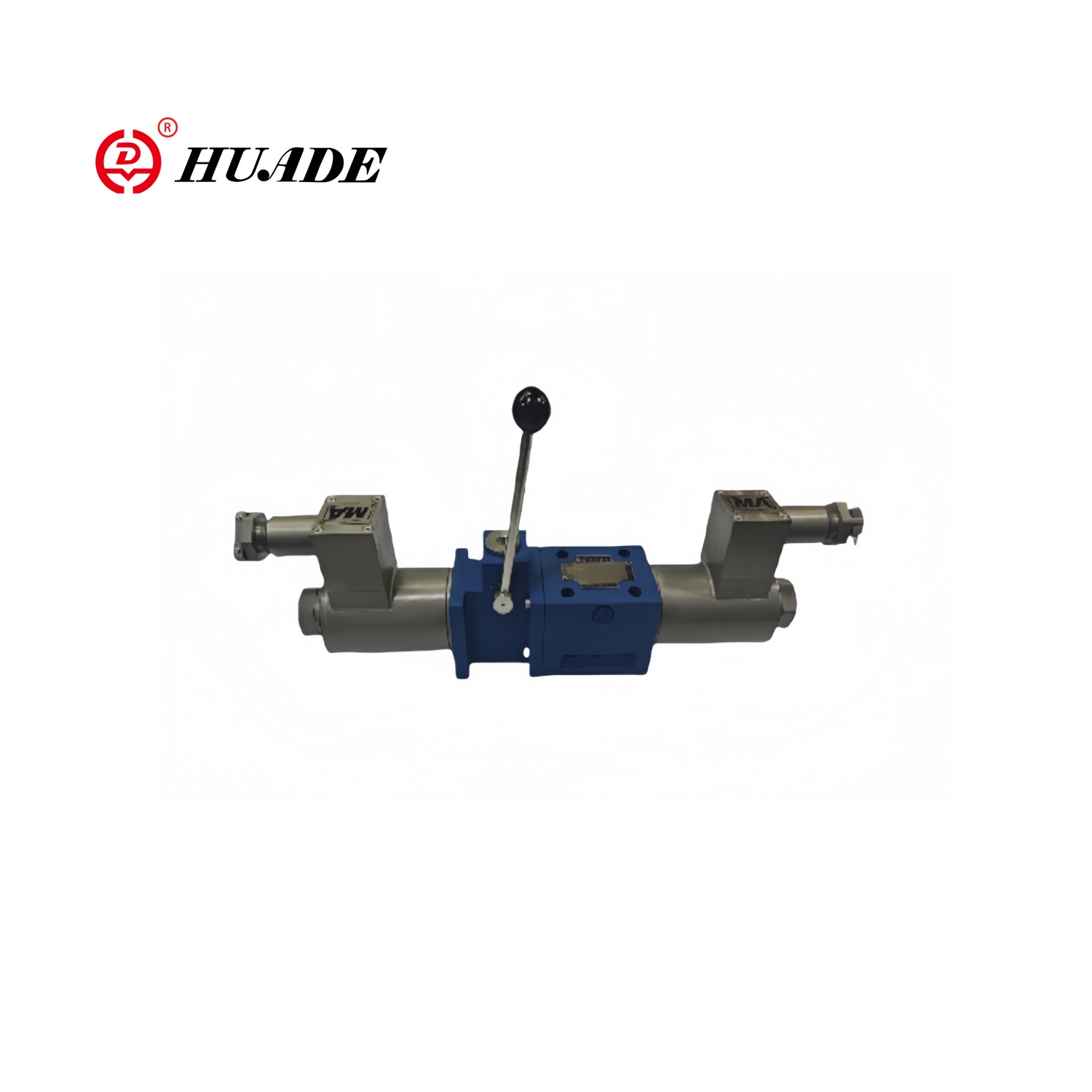

Válvula solenoide a prueba de explosión con mango 4wem10

La válvula solenoide a prueba de explosión con manejo de emergencia 4WEM10 es una válvula industrial especialmente diseñada para entornos inflamables y explosivos. El voltaje común de la válvula solenoide 4WEM10 es de 24 VDC o 220 VAC, y la bobina a prueba de explosión debe coincidir con la fuente de alimentación en el sitio. Cuando el control automático falla, el mango de emergencia puede cortar o abrir rápidamente la válvula para evitar fugas o explosión.

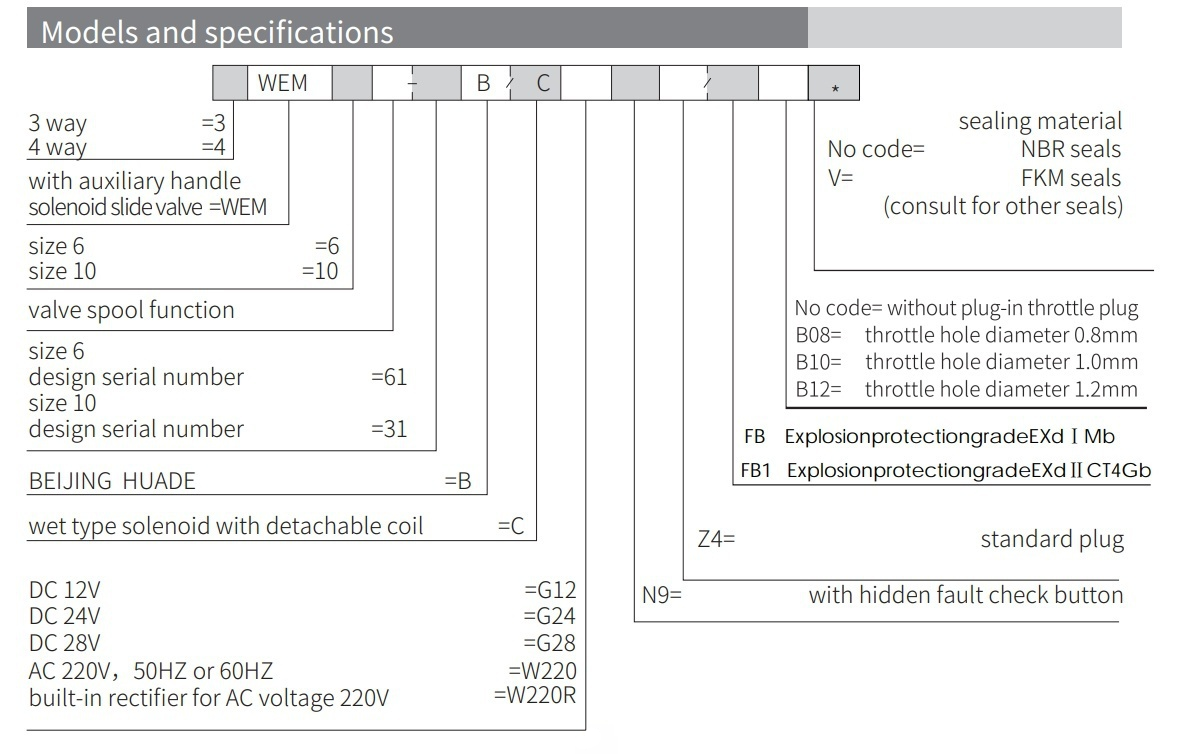

Parámetro del producto de la válvula solenoide a prueba de explosión con el mango 4WEM10

Característica del producto y aplicación de la válvula solenoide a prueba de explosión con el mango 4WEM10

Características:

▶ Tamaño 6 a 10

▶ Presión de trabajo máxima 350 bar

▶ Tasa de flujo de trabajo máximo 120 l/min

▶ La abertura, cierre y dirección del flujo controlado por el solenoide y el manual

▶ Solenoide de pines húmedos con bobina desmontable

▶ El solenoide puede girar 90 °

▶ Montaje de subplatos

Solicitud:

La válvula direccional solenoide con manejo de emergencia 4WEM10 se usa ampliamente en los sistemas de tuberías de refinerías y plantas químicas, estaciones de distribución de gas, tuberías de importación y exportación de tanques de almacenamiento de GNL, sistemas de extracción de gases de carbón y tuberías de ventilación subterránea.

Sección y símbolo de la válvula solenoide a prueba de explosión con mango 4WEM10

La válvula direccional de tipo WEMM es una válvula de carrete direccional operada por solenoide y mango de funcionamiento. Controla la abertura, el cierre y la dirección de flujo del flujo líquido.

La válvula solenoide a prueba de explosión con el mango 4WEM10 se compone principalmente de un cuerpo de válvula (1), uno o dos solenoides (2), una carretilla de válvula (3), un resorte de reinicio (4) y un dispositivo de control manual.

Operación solenoide:

Cuando no hay potencia, el carrete de la válvula (3) está en la posición neutral o original bajo la acción del resorte de retorno. Cuando la fuerza del solenoide (2) actúa sobre el carrete de la válvula (3), se empuja desde la posición del resto a la posición terminal. De esta manera, el aceite a presión se realiza de P a A y B a T, o de P a B y de A a T. Después de que el solenoide (2) se apaga, el resorte de retorno (4) devuelve el carrete de la válvula (3) a su posición original.

Operación de mango auxiliar:

Cuando el solenoide no está energizado, el carrete de la válvula (3) se puede mover operando el mango auxiliar. Gire el mango auxiliar (5) hacia la derecha, de modo que la fuerza operativa pase a través del eje giratorio (6). El núcleo de la válvula de bola (7) y la manga de guía (8) actúan sobre el carrete de la válvula (3), lo que hace que se mueva hacia la izquierda. Cuando el mango auxiliar (5). Al volver a la posición cero, el carrete de válvula (3) vuelve a la posición original bajo la acción del resorte de retorno (9).

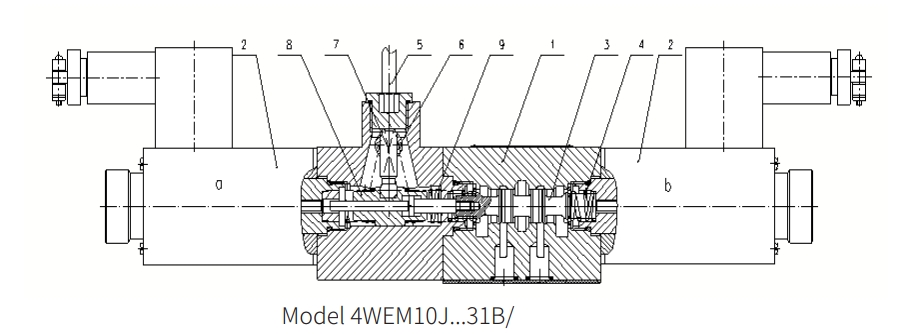

Estructura Válvula solenoide a prueba de explosión con mango 4wem10

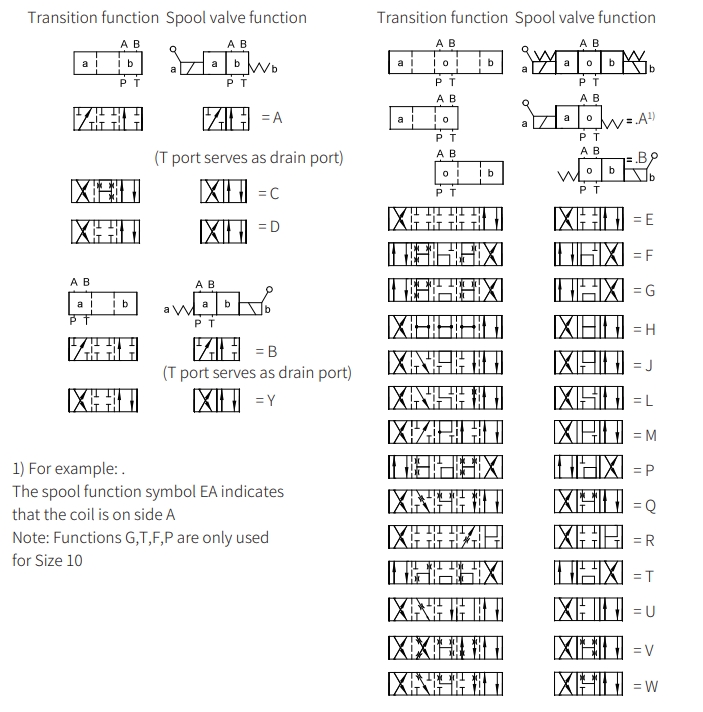

Símbolos de Válvula solenoide a prueba de explosión con mango 4wem10
