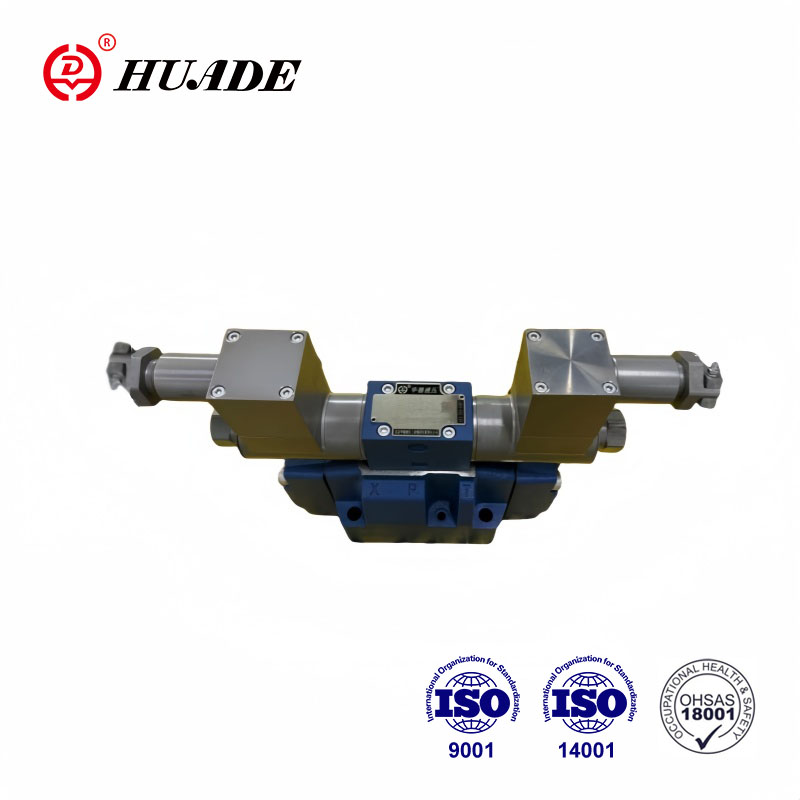

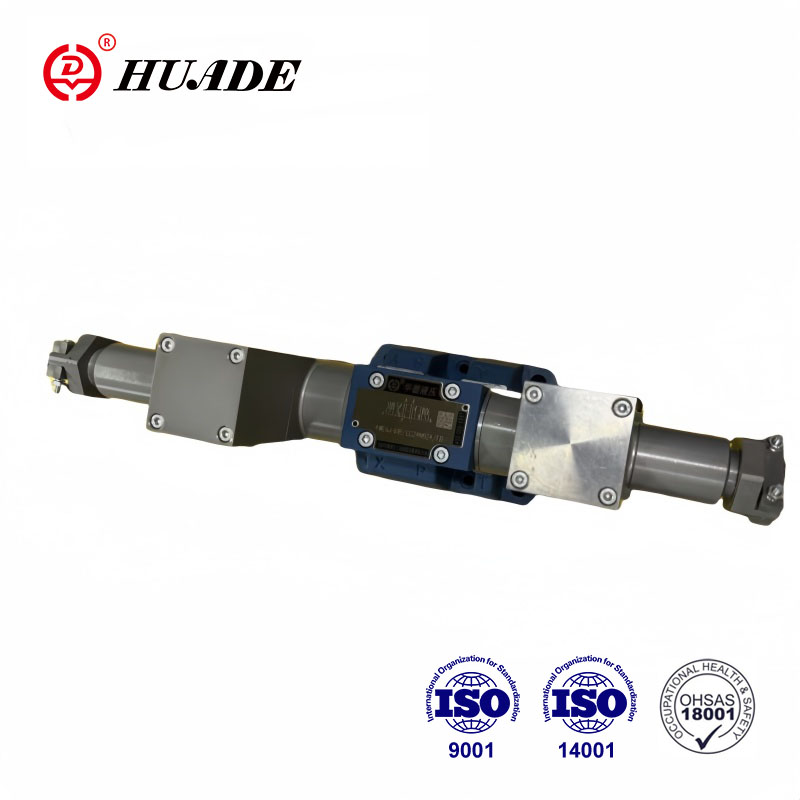

Las válvulas hidráulicas a prueba de explosiones de Huade adoptan un diseño y una tecnología de fabricación especiales y utilizan materiales de alta calidad resistentes a la corrosión. La válvula a prueba de explosiones de la serie WE10 se usa ampliamente en lugares con riesgo de explosión, como la minería, el carbón y las industrias químicas. Huade es una marca nacional confiable en China. La fábrica cuenta con tecnología de producción y equipos de prueba avanzados y presta gran atención a la calidad del producto.
| Datos técnicos | ||
| Posición de fijación | Opcional | |
| Rango de temperatura ambiente (℃) | -30 a +50 (sello NBR) | |
| -20 a +50 (sello FKM) | ||
| Peso | Solenoide simple (kg) | 5.9 |
| Solenoide doble (kg) | 8.9 | |
| Presión máxima de funcionamiento | Puerto P, A, B (barra) | 350 |
| Puerto T (barra) | 210 | |
| Cuando la presión de funcionamiento excede el valor permitido, los símbolos de carrete A y B deben hacer el puerto T para drenaje. | ||
| Máx. caudal (l/min) | 120 | |
| Sección transversal de flujo (posición neutral de conmutación) | Versión V (mm2) | 11(A/B →T);10.3(P →A/B) |
| Versión W (mm2) | 2,5(A/B→T) | |
| Versión Q (mm2) | 5.5(A/B →T) | |
| Líquido | Aceite mineral apto para juntas NBR y FKM. | |
| Éster de fosfato para junta FKM | ||
| Rango de temperatura del fluido (℃) | -30 a +80 (sello NBR) | |
| -20 a +80 (sello FKM) | ||
| Rango de viscosidad mm2/s | 2,8 a 500 | |
| Grado de contaminación | Grado máximo permitido de contaminación de fluidos: Clase 9. NAS 1638 o 20/18/15, ISO4406 | |
| Datos electricos | ||
| Tipo de voltaje | corriente continua | |
| Tensión disponible (V) | 12, 24, 36, 110 | |
| Tolerancia de tensión (tensión nominal) % | -15 a +10 | |
| Consumo de energía (W) | 35 | |
| ciclo de trabajo | Continuo | |
| Hora conmutada Según ISO 6403 | ENCENDIDO (ms) | 45 a 60 |
| APAGADO (ms) | 20 a 30 | |
| Frecuencia conmutada (veces/h) | hasta 15000 | |
| Clase de protección según DIN 40050 | IP65 | |
| Máx. temperatura de las bobinas (℃) | +150 | |
Características:
▶La válvula deslizante de dirección de operación de solenoide resistente a explosiones de operación directa se utiliza como estándar
▶Tipo DIN24 340 A en la superficie de montaje ISO 4401
▶ Solenoide de protección contra explosiones de CC de tipo húmedo
▶ Solenoide de protección contra explosiones giratorio de 90°
▶No es necesario abrir la cámara hermética cuando se va a reemplazar la bobina
Solicitud:
La válvula a prueba de explosiones tipo WE es la válvula direccional del solenoide de protección contra explosiones que se utiliza para controlar el inicio, la parada y la dirección del flujo del fluido de aceite.
Las válvulas de control direccional constan de una carcasa (1), uno o dos solenoides (2), el carrete de control (3) y uno o dos resortes de retorno (4). En la condición desenergizada, el carrete de control (3) se mantiene en la posición neutral o inicial por medio de resortes de retorno (4) (excepto para los carretes de pulso). El carrete de control (3) se acciona mediante solenoides de pasador húmedo (2).
Para garantizar un funcionamiento satisfactorio, se debe tener cuidado para garantizar que la cámara de presión del solenoide esté llena de aceite.
El carrete de control (3) se mueve a la posición esperada mediante el solenoide (2) y la varilla de empuje (5), y
esto proporciona un flujo libre de P a A y de B a T o de P a B y de A a T.
Cuando el solenoide de protección contra explosiones (2) está apagado, el elemento de la válvula de control (3) se empuja
a la posición inicial mediante el resorte de reinicio (4).
Estructura de la válvula solenoide a prueba de explosiones WE10
Símbolos
