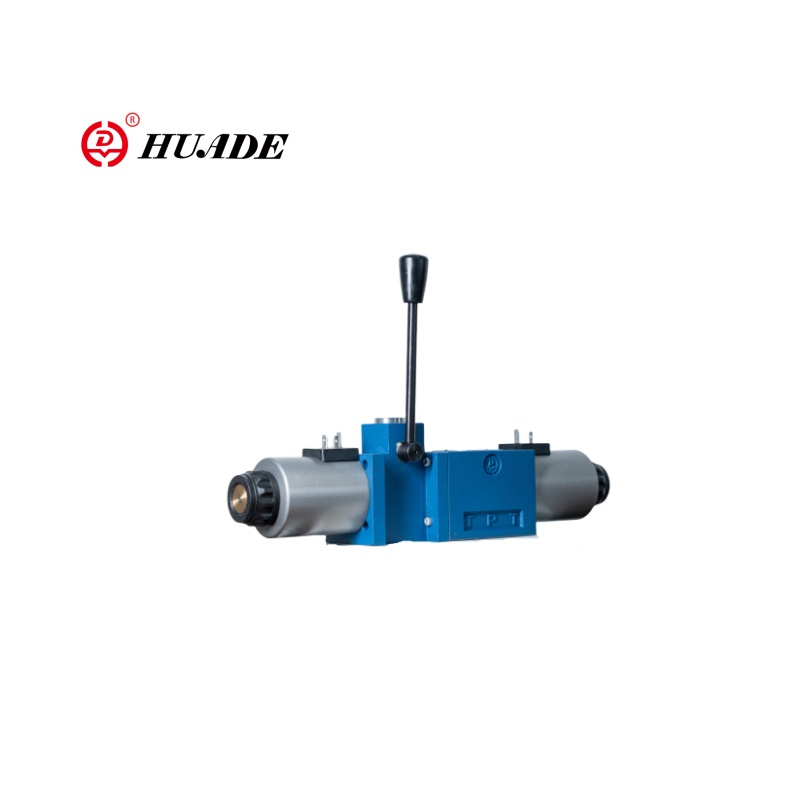

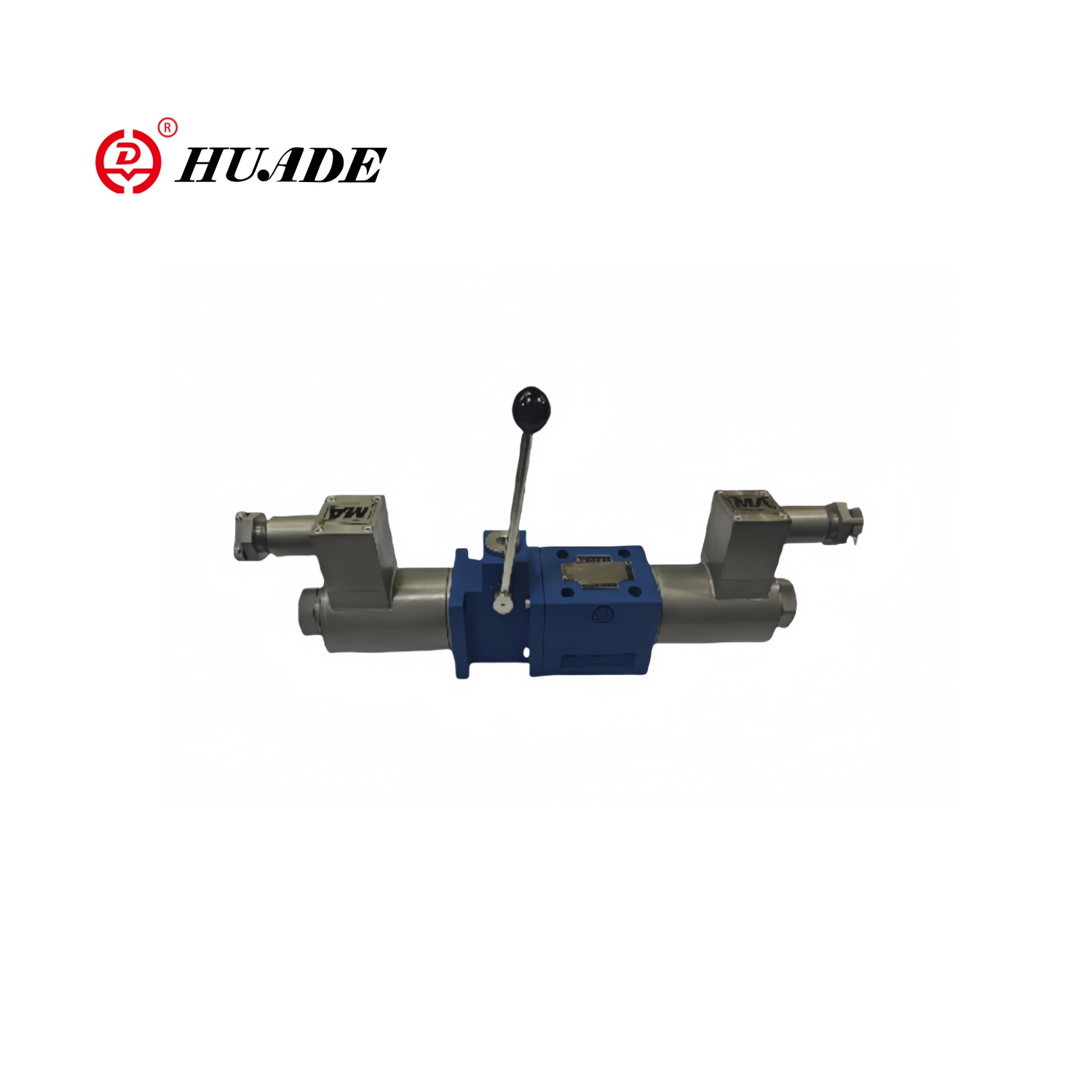

Válvula solenoide a prueba de explosión con mango 4WEM6

La válvula solenoide a prueba de explosión con el mango 4WEM6 es una válvula de control direccional de doble función con control de solenoide y operación de emergencia manual. La válvula solenoide a prueba de explosión 4WEM6 se usa ampliamente en sistemas hidráulicos y neumáticos industriales que requieren control direccional confiable y manejo de fallas de emergencia.

La válvula solenoide a prueba de explosión 4WEM6 con mango adopta el cuerpo de la válvula de aleación de acero inoxidable o de cobre, que es resistente a la corrosión y resistente a la presión. Cuando está en uso, en caso de falla de energía, falla de la bobina o falla automática del sistema, el mango puede operar mecánicamente la válvula para garantizar la seguridad del sistema.

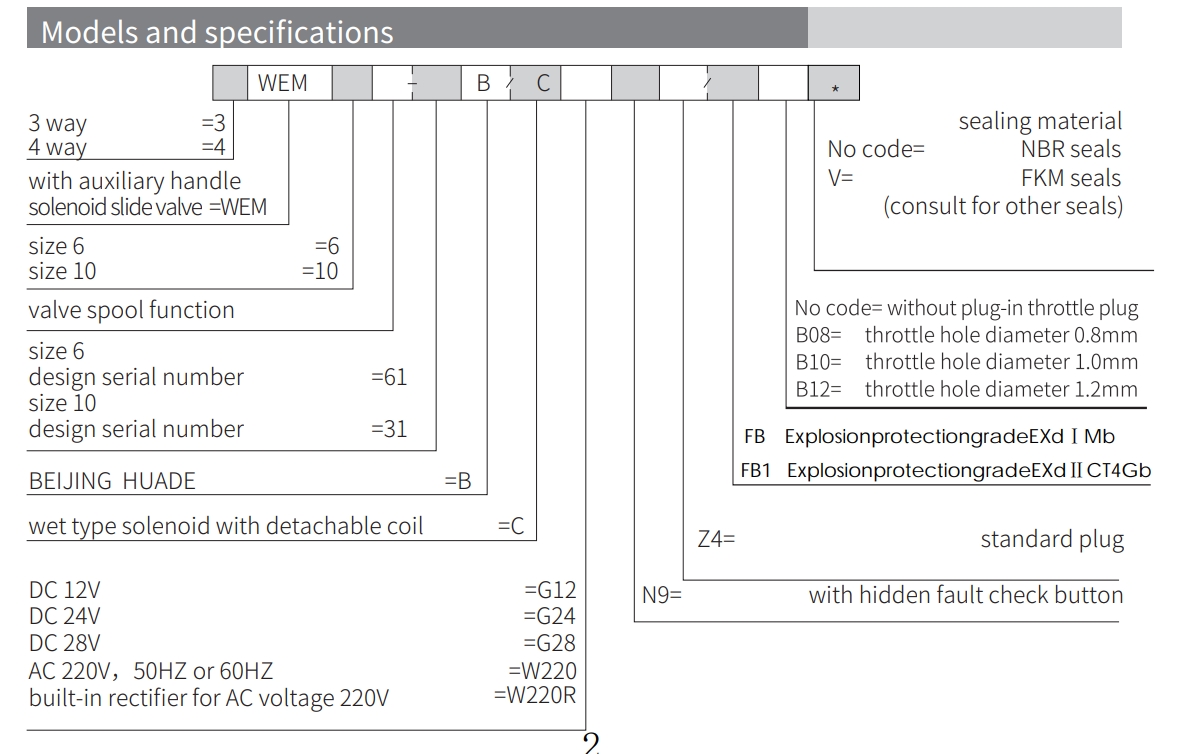

Parámetro del producto de la válvula solenoide a prueba de explosión con el mango 4WEM6

Característica del producto y aplicación de la válvula solenoide a prueba de explosión con el mango 4WEM6

Características:

▶ La abertura, cierre y dirección del flujo controlado por el solenoide y el manual

▶ Solenoide de pines húmedos con bobina desmontable

▶ El solenoide puede girar 90 °

▶ Montaje de subplatos

Solicitud:

4WEM6 La válvula solenoide a prueba de explosión con mango se usa ampliamente en gas petroquímico, natural y gas combustible, farmacéutica y recubrimiento, ambiente minero y polvo, industrias militares y aeroespaciales.

Sección y símbolo de la válvula solenoide a prueba de explosión con mango 4WEM6

La válvula direccional de tipo WEMM es una válvula de carrete direccional operada por solenoide y mango de funcionamiento. Controla la abertura, el cierre y la dirección de flujo del flujo líquido.

Se compone principalmente de un cuerpo de válvula (1), uno o dos solenoides (2), un carrete de válvula (3), un resorte de reset (4) y un dispositivo de control manual.

Operación solenoide:

Cuando no hay potencia, el carrete de la válvula (3) está en la posición neutral o original bajo la acción del resorte de retorno. Cuando la fuerza del solenoide (2) actúa sobre el carrete de la válvula (3), se empuja desde la posición del resto a la posición terminal. De esta manera, el aceite a presión se realiza de P a A y B a T, o de P a B y de A a T. Después de que el solenoide (2) se apaga, el resorte de retorno (4) devuelve el carrete de la válvula (3) a su posición original.

Operación de mango auxiliar:

Cuando el solenoide no está energizado, el carrete de la válvula (3) se puede mover operando el mango auxiliar. Gire el mango auxiliar (5) hacia la derecha, de modo que la fuerza operativa pase a través del eje giratorio (6). El núcleo de la válvula de bola (7) y la manga de guía (8) actúan sobre el carrete de la válvula (3), lo que hace que se mueva hacia la izquierda. Cuando el mango auxiliar (5). Al volver a la posición cero, el carrete de válvula (3) vuelve a la posición original bajo la acción del resorte de retorno (9).

Estructura Válvula solenoide a prueba de explosión con mango 4WEM6

Símbolos de Válvula solenoide a prueba de explosión con mango 4WEM6
