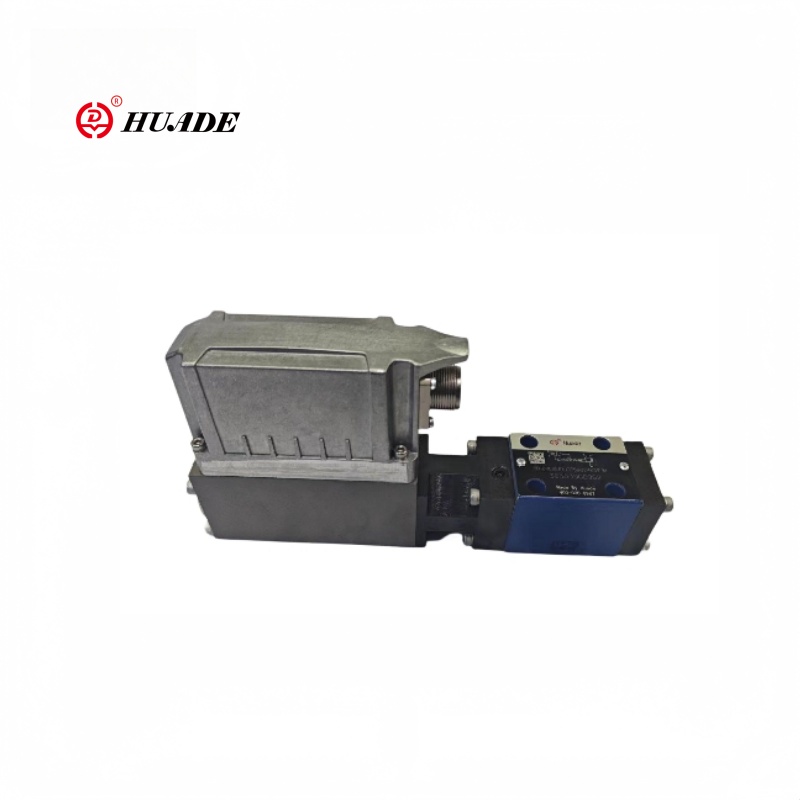

Válvula reductora de presión proporcional Drebe 6x-1x

La válvula proporcional de seis vías, la válvula proporcional, la serie Drebe 6X-1X adopta un diseño piloto, que puede reducir la fuerza impulsora del núcleo de la válvula principal y mejorar la velocidad de respuesta (la respuesta de frecuencia puede alcanzar más de 10Hz). La estructura de seis vías reduce la complejidad de la tubería y es adecuada para espacios compactos. Valve Drebe 6X-1X admite protocolos de comunicación industrial estándar (como Profinet, EtherCat), que es fácil de integrar en sistemas hidráulicos inteligentes.

Parámetro del producto de la válvula reductora de presión proporcional Drebe 6x-1x

Característica del producto y aplicación de la válvula de reducción de presión proporcional Drebe 6x-1x

Características:

▶ Válvulas operadas piloto con retroalimentación de posición y electrónica a bordo para reducir la presión del sistema en el consumidor (solo aceite piloto interno)

▶ Versión de 3 vías (P-A/A -T), PMIN = PT

▶ Ajustable a través de la posición de la armadura contra el resorte de compresión

▶ Controlada de posición, histéresis mínima <1 %, tiempos de respuesta rápida, ver datos técnicos

▶ Limitación de presión a un nivel seguro incluso con electrónica defectuosa (corriente solenoide I> IMAX)

▶ Para obtener accesorio de subplatos, configuración del orificio de montaje en ISO 4401-03-02-0-05. Subplata según la hoja de catálogo RE45053 (ordene por separado)

▶ Conector enchufable a DIN 43563-AM6, ver Hoja de catálogo RE 08008 (ordene por separado)

▶ Datos para la electrónica de activación a bordo

Solicitud:

Válvula de reducción de presión proporcional DREBE 6X-1X La serie es un componente de alto rendimiento en sistemas hidráulicos industriales, adecuado para condiciones de trabajo complejas que requieren un control de presión preciso y una respuesta dinámica, como maquinaria de construcción, equipos metalúrgicos, máquinas de moldeo por inyección y máquinas de casualización de troqueles.

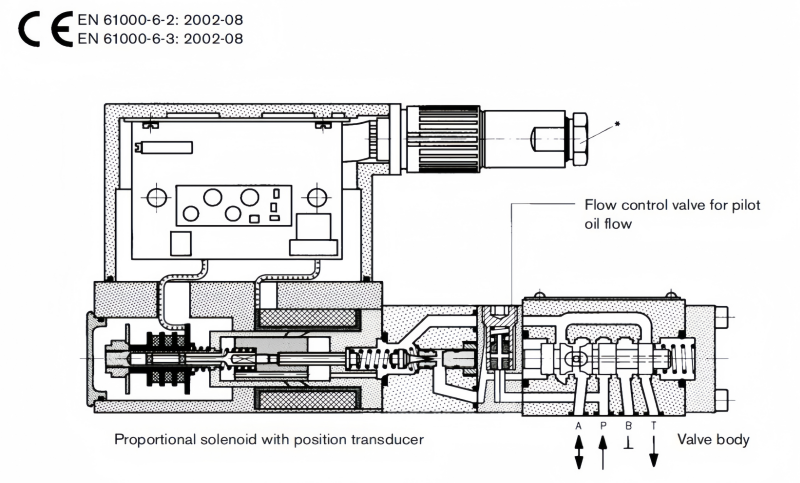

Función y sección de la válvula reductora de presión proporcional Drebe 6x-1x

General

Las válvulas de presión proporcionales de tipo Drebe6x se operan piloto con un escenario principal de 3 vías.

La válvula piloto (etapa piloto de la válvula de alivio de presión) se suministra internamente un flujo controlado de aceite piloto a través de P.

Las válvulas se acceden mediante un solenoide proporcional controlado por posición con electrónica a bordo.

Con estas válvulas, la presión en un (consumidor) puede ajustarse infinitamente y reducirse en relación con el punto de ajuste.

Principio básico

Para ajustar la presión del sistema en A, se establece un punto de ajuste en la electrónica de activación. Según este punto de ajuste, la electrónica controla la posición del solenoide contra la fuerza de resorte. El solenoide proporcional se coloca precisamente en la curva característica del resorte. La etapa piloto se suministra con aceite de P a una velocidad de flujo de <0.6 L/min a través de una válvula de control de flujo. La presión piloto se compara con la presión del consumidor (más la primavera) en A y regulada.

El resorte da como resultado pamin = P en T.

Limitación de presión para la máxima seguridad

Si se produce una falla en la electrónica, de modo que la corriente del solenoide (IMAX) exceda su nivel especificado de manera no controlada, la presión no puede elevarse por encima del nivel determinado por

La fuerza de primavera máxima.
