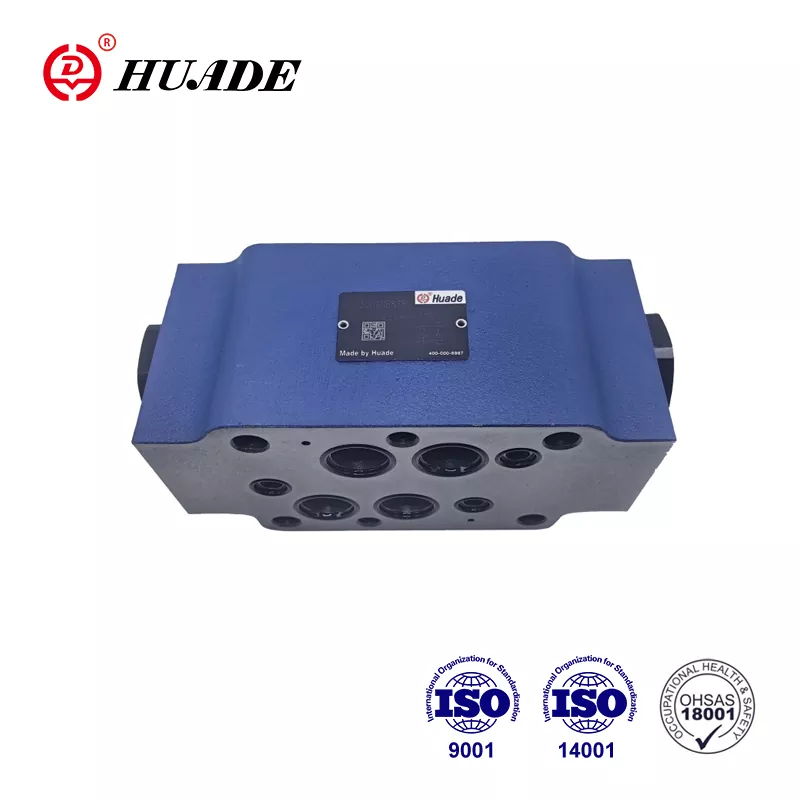

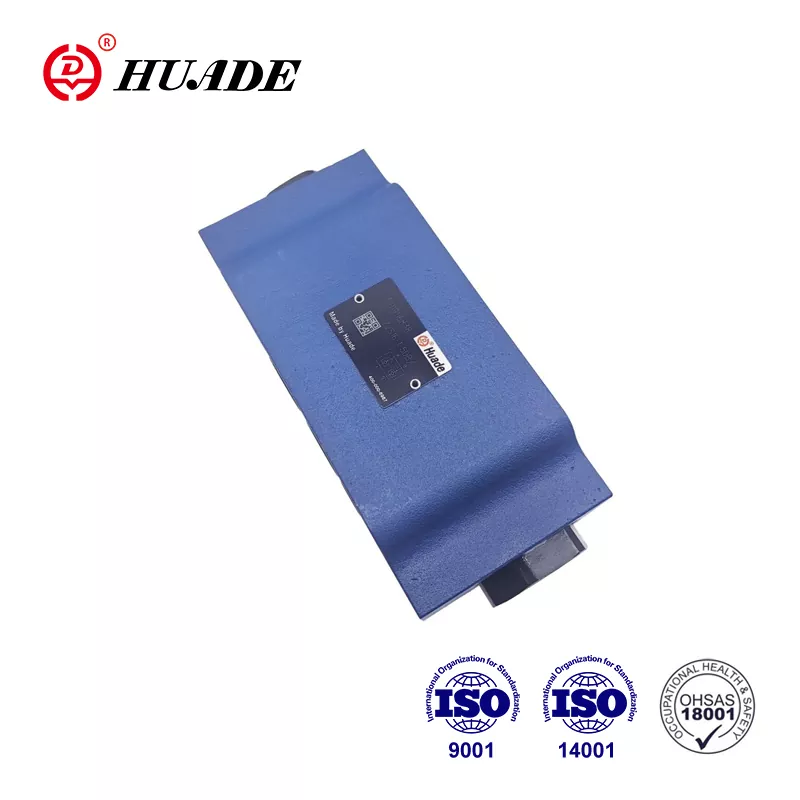

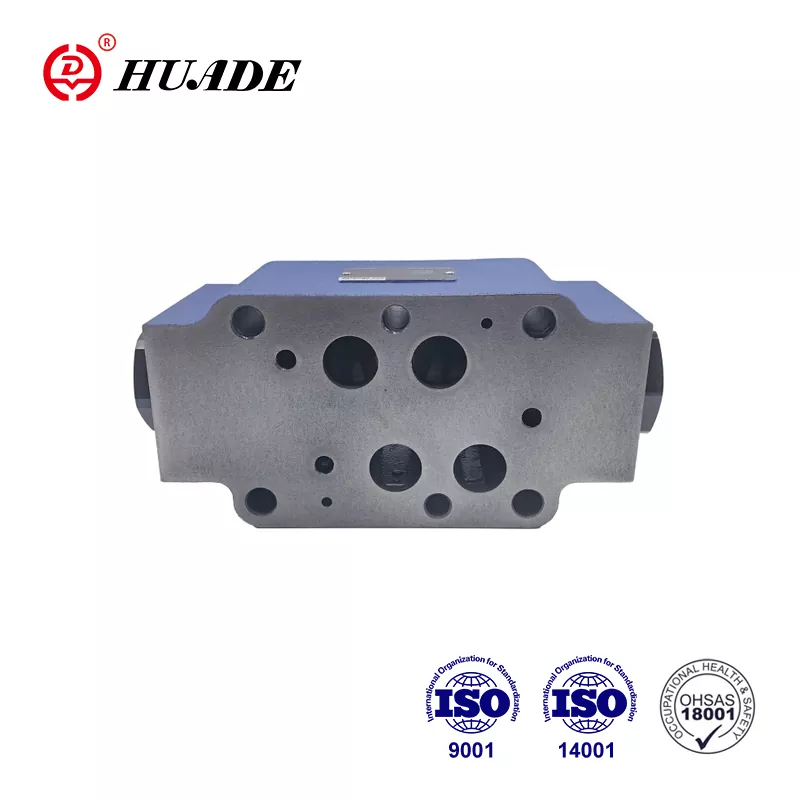

Verifique la placa sándwich de la válvula Z2S 16

Establecida a través de una asociación estratégica entre los gobiernos chinos y alemanes en 1979, Huade cooperó con Rexroth dos veces. La válvula de retención Huade® Z2S 16 puede reemplazar el Z2S 16 de Rexroth en la misma serie. El precio es más razonable. La fábrica tiene un buen sistema de inspección para garantizar un rendimiento estable. Cada Z2S 16 estará embalado en cartones estándar y envases de plástico impermeables antes de salir de la fábrica. Huade ha pasado ISO9001, ISO14001 y OH SAS18001. Las válvulas direccionales hidráulicas Huade® se utilizan en la industria militar debido al rendimiento confiable. Es una antigua marca nacional en China.

Parámetro del producto de la placa sándwich de la válvula de retención Z2S 16

Característica del producto y aplicación de la placa sándwich de la válvula de retención Z2S 16

Características:

▶ Para su uso en conjuntos de apilamiento vertical

▶ Para el cierre sin fugas de uno o dos puertos de servicio

▶ Patrón de portada a DIN 24 340 Forma A, ISO4401 y CETOP - RP 121H

Solicitud:

Esta válvula de verificación Z2S se usa para la instalación de apilamiento vertical. Puede sellar uno o dos puertos de aceite de trabajo sin fugas según sea necesario.

Funciones, sección, símbolos de la placa sándwich de la válvula de retención Z2S 16

Válvula de retención operada por el piloto El tipo de válvula Z2S 16 es el diseño de placa de sándwich. Se utiliza para el cierre sin fugas de uno o dos puertos de servicio, incluso por largos períodos de tiempo. El flujo libre ocurre de A1 a A2 o B1 a B2. Flujo en A1 B1 La dirección opuesta está bloqueada. Cuando el fluido fluye de A1 a A2, el carrete se presiona y se empuja hacia la derecha, abriendo así la válvula Poppet de la bola que luego abre el Poppet. Para garantizar el cierre correcto de la válvula, los puertos de servicio A2 B2 de la válvula direccional deben conectarse al tanque en la posición neutral.

Símbolo de Z2S

Ejemplo de circuito típico de Z2S
