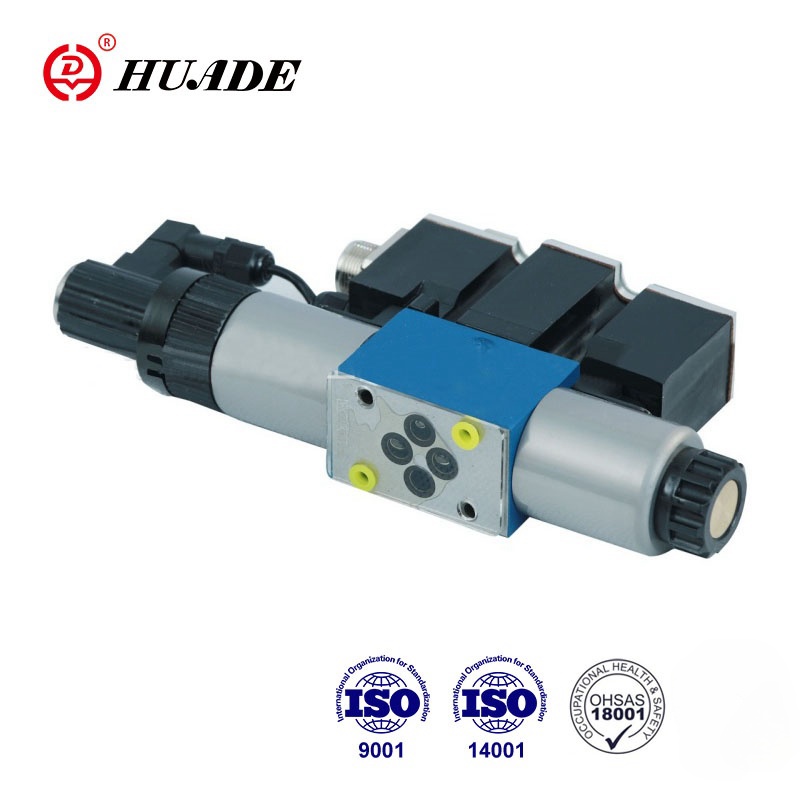

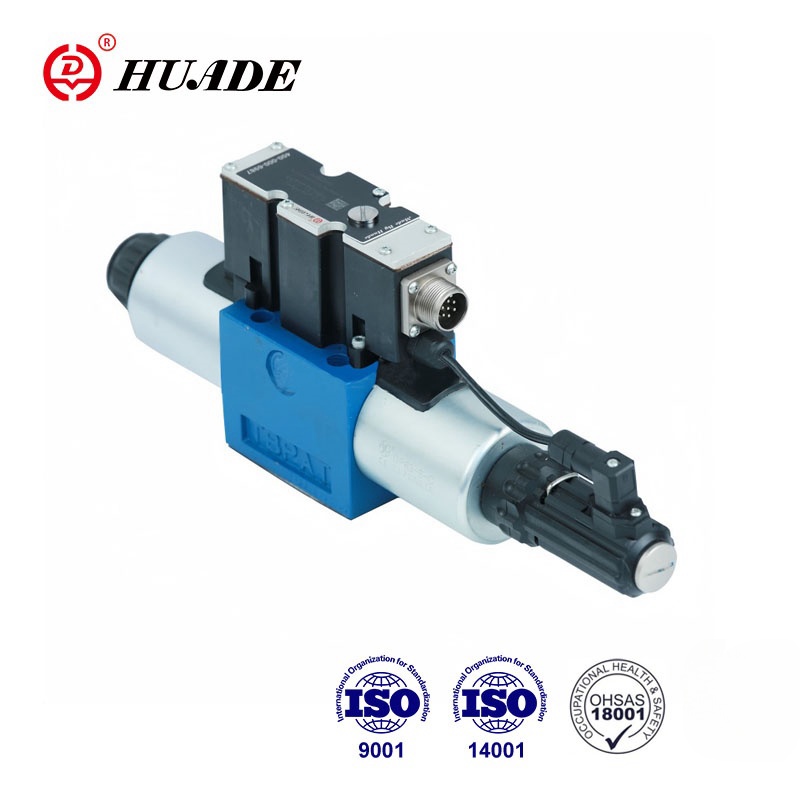

Esta válvula proporcional 4WRE-2X es una válvula proporcional direccional con un solenoide proporcional de acción directa, que se utiliza para controlar el caudal y la dirección del flujo del aceite hidráulico. Tiene las características de una apariencia hermosa. Es fácil de usar la válvula proporcional 4WRE-2X. Los usuarios solo necesitan usar un enchufe de siete núcleos para usarlo y, al mismo tiempo, resolver la combinación electrohidráulica, lo que favorece la aplicación de la tecnología de control de autobús.
| Hidráulico | |||
| Tamaño | 6 | 10 | |
| Presión de funcionamiento | Puertos A、P、B | 31.5 | 31.5 |
| Puerto T | 21 | 21 | |
| Flujo nominal Qvnom en △ P=1MPa(L/min) | 8、16、32 | 25、50、75 | |
| Máx. flujo permitido (L/min) | 80 | 180 | |
| Grado de contaminación (μm) | ≤20(recomendar 10) | ||
| Histéresis(%) | ≤0,1 | ||
| Lapso de reversión (%) | ≤0,05 | ||
| Sensibilidad de respuesta (%) | ≤0,05 | ||
| fluido a presión | Aceites minerales, éster de fosfato. | ||
| Rango de viscosidad mm2/S | 20 a 380 | ||
| Rango de temperatura ambiente (℃) | 4WRE | -20 a +70 | |
| 4WREE | -20 a +50 | ||
| Peso (kilogramos) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Eléctrico (electrónica integrada) | |||
| Tamaño | 6 | 10 | |
| Tipo de suministro | corriente continua | corriente continua | |
| Tensión nominal (V) | 24 | ||
| Corriente nominal del solenoide (A) | 2.5 | ||
| Resistencia de la bobina del solenoide (Ω) | Resistencia de la bobina a 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Deber | 100% | ||
| Temperatura máxima de la bobina (℃) | a 150 | ||
| Aislamiento según DIN40050 | IP65 | ||
| Datos técnicos del amplificador asociado. | |||
| amplificador asociado | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Tensión de alimentación | Tensión nominal VCC | 24 | |
| Valor límite inferior V | 19.4 | ||
| Valor límite superior V | 35 | ||
| potencia del amplificador | Imax A | <2 | |
| Corriente de impulso A | 3 | ||
Características:
▶Válvula direccional proporcional de control directo para el control de la dirección y magnitud de un flujo
▶Para montaje sobre placa
▶Retroalimentación de posición eléctrica
▶Carrete de control centrado en resorte
▶Tipo 4WREE, electrónica de válvula integrada con interfaz A1 o F1
▶El accionamiento es mediante solenoides proporcionales con rosca central y bobina extraíble
▶Control electrónico y de válvulas de un solo proveedor
Solicitud:
La válvula direccional proporcional 4WRE-2X se utiliza ampliamente en diversos campos, como máquinas herramienta, industria ligera, metalurgia, minería, aeroespacial, etc.
Las válvulas direccionales proporcionales de 4/2 y 4/3 son componentes controlados directamente con un diseño de montaje sobre placa.
Son accionados por solenoides proporcionales con rosca central y bobina extraíble. Los solenoides se controlan opcionalmente mediante una electrónica de control externa (tipo WRE) o mediante una electrónica de control integrada (tipo WREE).
Descripción funcional:
Con los solenoides (5 y 6) desexcitados, el carrete de control (2) se mantiene en la posición central mediante los resortes de compresión (3 y 4).
Operación directa del carrete de control (2) energizando uno de los solenoides proporcionales, p.e. control del solenoide "b" (6)
→Movimiento del carrete de control (2) hacia la izquierda en proporción a la señal de entrada eléctrica
→Conexión de P a A y de B a T mediante secciones transversales tipo orificio con características de flujo progresivo
Desenergización del solenoide(6)
→La corredera de control (2) vuelve a la posición central mediante el resorte de compresión (3)
HD-4WRE...A-2X
En la condición desenergizada, el carrete (2) se mantiene en una posición central mecánica mediante los resortes de retorno del solenoide. ¡Esto, para el símbolo del carrete "V", no se refiere a la posición central hidráulica! Cuando el circuito de control de circuito cerrado de la válvula eléctrica está cerrado, el carrete se coloca en la posición central hidráulica.
Diseño:
La válvula se compone básicamente de:
•Carcasa(1) con cara de montaje
• Carrete de control(2) con resortes de compresión(3 y 4)
• Solenoides (5 y 6) con rosca central
• Transductor de posición (7)
•Electrónica de control integrada opcional(8)
•El ajuste del punto cero mecánico (9) es accesible a través de la Pg 13.5 y el punto cero eléctrico es accesible a través de la Pg 7(10)(tipo 4WREE)
Símbolo de la válvula direccional proporcional 4WRE-2X
