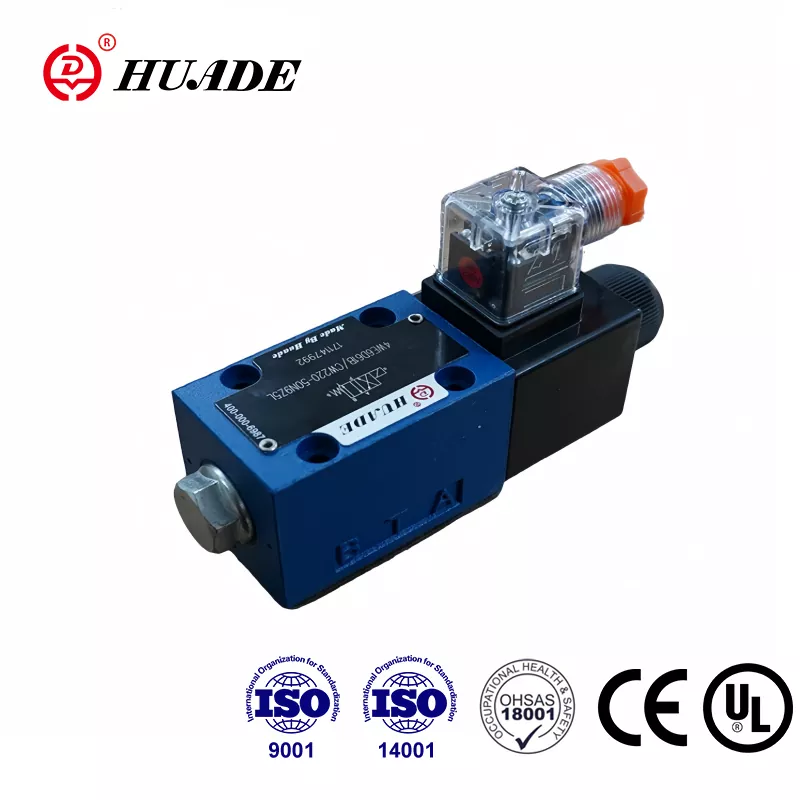

La válvula de control direccional Bosch Rexroth 4WE 6 D representa un componente fundamental en los sistemas hidráulicos modernos. Esta válvula funciona como un conmutador de dirección controlado eléctricamente que le indica al fluido hidráulico dónde ir y cuándo moverse. Como válvula de tamaño estándar NG6, se adapta a sistemas de todo el mundo gracias a estándares internacionales que hacen que diferentes marcas trabajen juntas. Los ingenieros que necesiten comparar proveedores, comprobar precios o comprender detalles técnicos encontrarán que esta válvula ofrece confiabilidad y flexibilidad para aplicaciones de presión media a alta.
Comprender la función y el diseño básicos
La válvula 4WE 6 D controla el fluido hidráulico al cambiarlo entre cuatro puertos principales etiquetados P, A, B y T. El puerto P se conecta a la bomba, los puertos A y B se conectan a actuadores como cilindros y el puerto T devuelve el fluido al tanque. La válvula funciona como un interruptor eléctrico pero para aceite hidráulico en lugar de electricidad. Cuando lo enciendes, el líquido fluye en una dirección. Cuando lo apaga, el flujo se detiene o se invierte según el diseño de la válvula.
Dentro de la válvula se encuentra un carrete de metal que se desliza hacia adelante y hacia atrás dentro de un orificio mecanizado con precisión. Un electroimán llamado solenoide empuja este carrete cuando la electricidad fluye a través de su bobina. El 4WE 6 D utiliza lo que los ingenieros llaman un diseño de "armadura húmeda", lo que significa que el émbolo del solenoide se asienta directamente en el aceite hidráulico. Esto puede parecer extraño, pero en realidad hace que la válvula dure más porque no hay sellos de goma que se desgasten alrededor de las partes móviles. El aceite también ayuda a enfriar el solenoide y reduce el ruido durante el funcionamiento.
Cuando el solenoide se apaga, un resorte de retorno empuja el carrete a su posición inicial. Este diseño de retorno por resorte proporciona una característica de seguridad porque la válvula regresa automáticamente a una posición conocida si falla la energía eléctrica. La fuerza del resorte debe superar tanto la fricción de las piezas móviles como cualquier presión en la línea de retorno, lo que se vuelve importante más adelante cuando analicemos los límites del diseño del sistema.
El cuerpo de la válvula sigue los estándares de montaje internacionales, incluidos ISO 4401-03, CETOP 3 y DIN 24340 Forma A. Estos estándares definen la ubicación exacta de los orificios de montaje y las conexiones de los puertos. Esta estandarización significa que Rexroth 4WE 6 D puede reemplazar físicamente válvulas similares de Parker, Eaton u otros fabricantes sin rediseñar la placa de montaje. Para los gerentes de compras, esta intercambiabilidad crea flexibilidad en la cadena de suministro, ya que varios proveedores pueden proporcionar piezas compatibles durante la escasez o las negociaciones de precios.
Clasificaciones de presión y capacidad de flujo
La válvula de control direccional Rexroth 4WE 6 D soporta presiones de trabajo importantes. Los puertos principales P, A y B pueden funcionar a presiones de hasta 350 bar, aunque la mayoría de los documentos técnicos indican el máximo estándar en 315 bar. Para poner esto en perspectiva, 315 bares equivalen a aproximadamente 4570 libras por pulgada cuadrada, lo que equivale aproximadamente al peso de un automóvil pequeño que presiona un área del tamaño de un sello postal.
La capacidad de flujo depende de si elige un solenoide de CC o CA. Las versiones de CC pueden manejar hasta 80 litros por minuto, mientras que las versiones de CA suelen alcanzar un máximo de 60 litros por minuto. La diferencia proviene del diseño del electroimán y de la rapidez con la que puede mover el carrete. Como referencia, 80 litros por minuto podrían llenar una bañera en unos dos minutos.
Sin embargo, existe un límite de presión crítico que toma por sorpresa a muchos diseñadores. El puerto T, que devuelve el aceite al tanque, no puede exceder los 160 bar de presión. Esta limitación existe porque el resorte de retorno y la fuerza del solenoide deben superar de manera confiable la presión que empuja hacia atrás desde la línea de retorno. Si la presión de la línea de retorno sube demasiado, el carrete puede vibrar, no cambiar correctamente o incluso moverse cuando debería permanecer quieto. Los sistemas que comparten colectores de retorno entre múltiples válvulas o usan líneas de retorno largas con restricciones necesitan un cálculo cuidadoso para garantizar que la presión del puerto T se mantenga dentro de los límites.
La relación entre la caída de presión y el flujo sigue un patrón predecible. Con un flujo máximo de 80 litros por minuto, la válvula normalmente genera aproximadamente 2,5 bar de pérdida de presión. Esta energía se convierte en calor, que el aceite hidráulico debe eliminar. Operar consistentemente por encima del flujo o presión nominal requiere capacidad de enfriamiento adicional y puede necesitar componentes especiales del acelerador para mantener una respuesta aceptable de la válvula.
Los ingenieros que seleccionen el 4WE 6 D para nuevos diseños deben verificar que la presión de la línea de retorno del sistema se mantenga muy por debajo del límite de 160 bar con un margen de seguridad adecuado. Una buena regla general deja al menos 20-30 bar de amortiguación para manejar los picos de presión durante el cambio rápido de válvulas o cuando varias válvulas cambian simultáneamente.
Configuraciones de carrete y variantes operativas
Los símbolos de letras y números estampados en las placas de identificación de las válvulas describen exactamente cómo fluye el fluido a través de diferentes posiciones. La "D" en 4WE 6 D indica un diseño de carrete específico, típicamente una configuración de cuatro vías centrada en un resorte. En la posición central, este carrete bloquea tanto P con T como A con B. Cuando se energiza, conecta P con A y B con T, lo que extendería un cilindro. Cuando se desenergiza, el resorte devuelve el carrete al centro y el cilindro se detiene.
Rexroth ofrece muchos símbolos de carrete diferentes más allá del tipo D. Algunos conectan todos los puertos al tanque en la posición central para actuadores de flotación libre. Otros bloquean todos los puertos para mantener una carga. La elección depende de lo que necesite que haga la máquina cuando la válvula esté en punto muerto. Una prensa podría necesitar un centro de sujeción de carga, mientras que un sistema de manipulación de materiales podría beneficiarse de un centro flotante que permita que los actuadores se muevan libremente durante la instalación.
El cuerpo de la válvula incluye un mecanismo de anulación manual generalmente marcado con un pequeño botón o perilla. Durante el arranque o emergencias, los técnicos pueden presionar esta anulación para cambiar mecánicamente el carrete sin energía eléctrica. Esta característica resulta esencial al poner en marcha nuevos sistemas o solucionar problemas, ya que puede verificar el funcionamiento mecánico independientemente de los controles eléctricos.
Algunos modelos 4WE 6 D incluyen un sufijo "OF" que indica un diseño de retén. Estas versiones no tienen resorte de retorno, sino que utilizan bolas o pasadores mecánicos que bloquean el carrete en cualquier posición en la que se ordenó por última vez. Un breve pulso eléctrico mueve el carrete y luego el retén lo mantiene allí sin energía continua. Este diseño ahorra energía y reduce el calor, pero requiere atención adicional a la estabilidad de la presión de la línea de retorno, ya que no hay fuerza de resorte que ayude a mantener el carrete en su posición.
Para aplicaciones donde el cambio rápido de válvula crea choques de presión, las variantes de conmutación suave utilizan ranuras y orificios de forma precisa mecanizados en el carrete. Estas características abren y cierran gradualmente las rutas de flujo en lugar de cambiar instantáneamente entre posiciones. El resultado reduce los efectos del golpe de ariete que pueden dañar tuberías y accesorios con el tiempo. El tiempo de respuesta estándar es de 10 a 20 milisegundos según el tipo de solenoide y la presión del sistema.
Especificaciones eléctricas y límites ambientales
Las bobinas de solenoide de la válvula de control direccional 4WE 6 D están diseñadas para funcionamiento continuo, lo que significa que pueden permanecer energizadas indefinidamente sin sobrecalentarse. A tensión nominal, el aumento de temperatura de la bobina se mantiene por debajo de los 30 grados Kelvin y la vida útil esperada supera los 10 millones de ciclos de conmutación. Esta durabilidad hace que la válvula sea adecuada para la automatización de ciclos altos donde las válvulas pueden cambiar varias veces por segundo durante períodos prolongados.
Los voltajes disponibles incluyen opciones de CC de 12, 24, 96 y 205 voltios, además de opciones de CA de 110 y 230 voltios. Las bobinas toleran variaciones de voltaje de más o menos 10 por ciento del nominal, lo que ayuda a que la válvula funcione de manera confiable incluso cuando el suministro de energía fluctúa. La conexión eléctrica sigue la norma EN 175301-803 para conectores tripolares. Cuando se acoplan correctamente, los conectores alcanzan el grado de protección IP65, lo que significa que resisten el polvo y los chorros de agua desde cualquier dirección.
Una característica práctica que los técnicos de mantenimiento aprecian es la bobina giratoria extraíble. Puede desenchufar el conector eléctrico, quitar la bobina del solenoide, girarla 360 grados hasta cualquier posición que facilite el cableado y volver a instalarla sin entrar en el circuito hidráulico. Esta flexibilidad simplifica la instalación en espacios reducidos y permite optimizar el enrutamiento de los cables después de que la válvula se monte en el sistema.
El rango de temperatura de funcionamiento para sellos estándar va desde 30 negativos hasta 80 grados Celsius positivos. El fluido hidráulico en sí debe mantener una viscosidad entre 10 y 500 milímetros cuadrados por segundo, aunque el rendimiento óptimo se produce alrededor de 25. La válvula pesa aproximadamente 1,46 kilogramos, lo suficientemente liviana para un fácil manejo durante la instalación pero lo suficientemente pesada como para sentirse sustancial y bien hecha.
Una consideración de seguridad importante implica la temperatura de ignición del fluido. La superficie más caliente del solenoide puede alcanzar los 150 grados Celsius durante el funcionamiento continuo. El aceite hidráulico debe tener una temperatura de ignición al menos 50 grados superior a esta, es decir, un punto de ignición mínimo de 200 grados Celsius. La mayoría de los aceites hidráulicos minerales cumplen fácilmente este requisito, pero los fluidos sintéticos o formulaciones inusuales necesitan verificación antes de su uso.
Requisitos de fluido hidráulico y protección del sistema
La fiabilidad a largo plazo de la válvula de control direccional Rexroth 4WE 6 D depende en gran medida de la calidad del fluido hidráulico. Las holguras precisas entre el carrete deslizante y el orificio del cuerpo de la válvula miden sólo unos pocos micrómetros. Las partículas de contaminación mayores que estos espacios libres causan un desgaste rápido y una falla final a través de dos mecanismos distintos.
En primer lugar, las partículas quedan atrapadas entre el carrete y el orificio, provocando lo que los técnicos llaman "rigidez". El carrete se queda en su lugar y se niega a moverse cuando se le ordena. Esto puede parecer intermitente al principio, ya que las partículas se acumulan temporalmente y luego se liberan, pero el problema inevitablemente empeora a medida que se acumulan más partículas. En segundo lugar, las partículas actúan como pasta abrasiva que desgasta gradualmente las superficies de precisión. A medida que se abren los espacios libres, aumentan las fugas internas. Esta fuga no sólo desperdicia energía de la bomba sino que genera calor que degrada el aceite y acelera el desgaste de los sellos en todo el sistema.
Rexroth especifica el nivel máximo de contaminación como ISO 4406 Clase 20/18/15. Esta clasificación significa no más de 5.000 partículas mayores de 4 micrones por mililitro de aceite, no más de 1.300 partículas mayores de 6 micrones y no más de 320 partículas mayores de 14 micrones. Lograr esta limpieza requiere una filtración efectiva con una proporción beta de al menos 75 a 25 micras.
En términos prácticos, el sistema de filtración suele costar más durante la vida útil de la válvula que la propia válvula. Los elementos filtrantes necesitan reemplazo regular y las pruebas de análisis de aceite confirman que la contaminación se mantiene dentro de los límites. Escatimar dinero en filtración conduce a costosos reemplazos de válvulas y tiempos de inactividad inesperados. Los ingenieros que diseñan nuevos sistemas deben presupuestar filtros de alta calidad y planificar el mantenimiento de los filtros como una tarea crítica y no opcional.
El fluido estándar es aceite hidráulico mineral que cumple con DIN 51524 partes 1, 2 y 3. La válvula también funciona con ciertos fluidos sintéticos y mezclas de agua y glicol si especifica los materiales de sellado adecuados. Los sellos de caucho de nitrilo estándar funcionan bien con aceites de petróleo, pero las aplicaciones de alta temperatura necesitan sellos de fluoroelastómero y los fluidos a base de agua requieren compuestos especiales marcados MH o MT.
Función como válvula piloto y características de fuga
La válvula 4WE 6 D sirve frecuentemente como etapa piloto para controlar válvulas direccionales más grandes. En esta aplicación, el pequeño 4WE 6 D conmuta la presión piloto que mueve un carrete mucho más grande en una válvula de etapa principal. La válvula principal puede manejar 600 litros por minuto o más, mucho más allá de la capacidad directa del 4WE 6 D, pero utiliza la conmutación confiable del 4WE 6 D para tomar decisiones de control.
Cuando se utiliza como válvula piloto, el rendimiento del 4WE 6 D afecta directamente la seguridad y la respuesta de todo el sistema de alto flujo. Cualquier inestabilidad en el puerto T de la válvula piloto o una fuga interna excesiva en la válvula piloto crea errores en el posicionamiento de la etapa principal. Esto hace que la limpieza del fluido y la estabilidad de la presión del puerto T sean aún más críticas en aplicaciones de válvula piloto. La pequeña válvula piloto se convierte esencialmente en el cerebro que controla un cuerpo mucho más poderoso, por lo que mantener ese cerebro sano requiere atención adicional.
Todas las válvulas tipo carrete tienen algunas fugas internas por diseño. El espacio libre entre el carrete y el orificio debe permitir un movimiento suave, lo que significa que no puede sellar perfectamente como una válvula de asiento. Las válvulas nuevas tienen muy pocas fugas, normalmente menos de 0,5 litros por minuto a plena presión. A medida que la válvula acumula horas de funcionamiento y el desgaste aumenta las holguras, las fugas aumentan gradualmente. Esto es normal y esperado.
Los diseñadores de sistemas deben tener en cuenta esta fuga interna, especialmente en aplicaciones que sostienen cargas. Un cilindro que utiliza un 4WE 6 D para mantener la posición se desplazará lentamente a medida que el aceite se escape internamente a través de la válvula. Para la retención estática, es necesario agregar una válvula de retención operada por piloto o usar un diseño de carrete de retención de carga. El seguimiento de la tasa de fuga a lo largo del tiempo también proporciona una advertencia temprana del desgaste. Cuando la fuga excede los límites del fabricante, reemplazar la válvula antes de que falle por completo evita averías inesperadas.
Comparación de opciones competitivas y estrategia de referencia cruzada

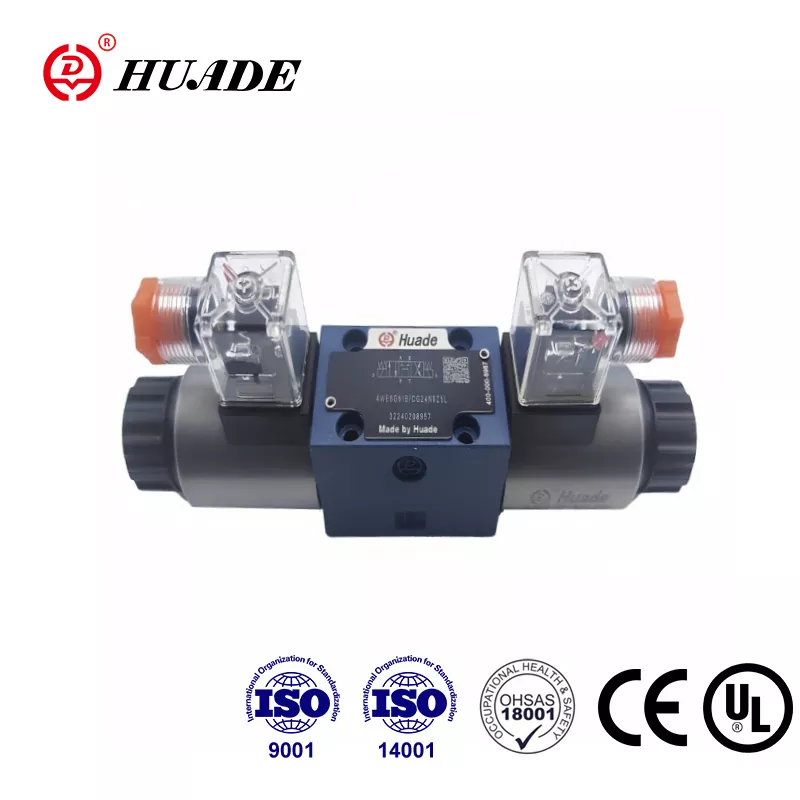

La estandarización NG6 significa que varios fabricantes importantes ofrecen alternativas intercambiables a la válvula de control direccional Rexroth 4WE 6 D. Comprender las opciones competitivas ayuda a los compradores a negociar mejores precios y mantener la flexibilidad de la cadena de suministro.
Parker Hannifin produce la serie D1VW, que compite directamente con la 4WE 6 D. Estas válvulas cumplen con los mismos estándares de montaje NFPA D03 y CETOP 3 con presiones nominales similares de alrededor de 345 bar y una capacidad de flujo de 80 litros por minuto. Parker enfatiza la fabricación de precisión y la eficiencia energética, ofreciendo numerosas variantes eléctricas que incluyen bobinas rectificadas de CA y diseños de carretes de conmutación suave.
Eaton Vickers fabrica la serie DG4V-3, conocida por su construcción robusta adecuada para aplicaciones de servicio pesado. Las tablas de referencias cruzadas confirman que modelos específicos de Rexroth como el 4WE 6 D con retén OF tienen equivalentes directos de Vickers como el DG4V-3-2N. La marca Vickers tiene una sólida reputación en sistemas de alta presión, aunque los precios suelen ser ligeramente más altos que otras opciones.
El detalle crítico cuando se hacen referencias cruzadas involucra las clasificaciones de presión del puerto T. Si bien las principales capacidades de presión de trabajo siguen siendo similares entre las marcas, los límites del puerto de retorno varían significativamente. El Rexroth 4WE 6 D estándar permite 160 bar en la conexión T. Parker D1VW con solenoides de CA solo permite una presión de retorno de 103 bar, pero las versiones rectificadas de CC o CA la aumentan a 207 bar. Si el diseño de su sistema se acerca a una presión de retorno de 160 bar, la sustitución de una válvula Parker AC estándar provocaría fallas debido a una capacidad de presión de retorno insuficiente.
Esta variación resalta por qué los compradores no pueden simplemente asumir que la intercambiabilidad mecánica equivale a equivalencia funcional. Las especificaciones completas, incluido el tipo eléctrico y todas las clasificaciones de presión, deben coincidir antes de aprobar un sustituto. Los departamentos de compras deben mantener una lista de referencias cruzadas verificadas que muestre no solo los números de piezas sino que confirme que los parámetros críticos coinciden con los requisitos de la aplicación.
La ventaja de la estandarización se extiende más allá de las simples sustituciones de emergencia. Durante la fase de diseño, los ingenieros pueden especificar "Rexroth 4WE 6 D o equivalente aprobado" y luego mantener relaciones con múltiples proveedores. Esta competencia mantiene los precios razonables y garantiza que las piezas sigan estando disponibles incluso cuando un fabricante enfrenta retrasos en la cadena de suministro. La clave es hacer los deberes con anticipación para verificar qué es lo que realmente califica como equivalente en lugar de descubrir incompatibilidades después de la instalación.
Más allá del encendido y apagado: cuándo considerar el control proporcional
La válvula de control direccional Rexroth 4WE 6 D solo ofrece funcionamiento binario. Se enciende o apaga completamente sin nada en el medio. Esto funciona perfectamente para muchas aplicaciones como sujeción, expulsión de piezas o ciclos simples de extensión y retracción. Sin embargo, la automatización moderna exige cada vez más velocidad variable, aceleración suave y control de posición preciso que las válvulas de cierre simplemente no pueden proporcionar.
Las válvulas proporcionales como la serie Rexroth 4WRPEH llenan este vacío variando continuamente el flujo en proporción a una señal de entrada eléctrica. En lugar de simplemente encenderse o apagarse, se puede ordenar a la válvula un flujo del 25 por ciento, un flujo del 63 por ciento o cualquier otro valor. Esto permite controlar la velocidad del cilindro a lo largo de su carrera, implementar arranques y paradas suaves para reducir las cargas de impacto y lograr un movimiento suave en sistemas multieje.
La serie 4WRPEH mantiene el mismo tamaño NG6 y patrón de montaje que el 4WE 6 D, lo que la convierte en una opción de actualización mecánica directa. La capacidad de caudal oscila entre 4 y 40 litros por minuto según modelo. La válvula incluye componentes electrónicos integrados que procesan señales de control, proporcionan retroalimentación de posición e implementan algoritmos de control sofisticados. Este diseño electrónico integrado contrasta marcadamente con la sencilla conmutación electromagnética del 4WE 6 D.
La retroalimentación de posición permite que el sistema de control verifique que el carrete realmente se movió a la posición ordenada. Este control de circuito cerrado logra una precisión de fracciones de milímetro, lo que permite aplicaciones como servoprensas que necesitan un control de fuerza preciso o máquinas herramienta que requieren un contorno suave. La señal de retroalimentación eléctrica también permite el monitoreo de diagnóstico para detectar desgaste o mal funcionamiento antes de que ocurra una falla total.
Las válvulas proporcionales modernas incluyen interfaces de comunicación digital como IO-Link que las conectan a entornos de fabricación de Industria 4.0. La válvula se convierte en un sensor inteligente que proporciona datos de rendimiento, predicciones de mantenimiento y parámetros de configuración en tiempo real. Esto representa un salto generacional respecto a la conexión eléctrica básica de una válvula de control direccional 4WE 6 D.
¿Cuándo debería elegir el control proporcional en lugar del control on-off? Si la aplicación implica alguno de estos requisitos, el control proporcional merece una seria consideración: operación de velocidad variable, aceleración y desaceleración suaves, rampa de presión para un contacto suave de las piezas, mantenimiento de posición sin bloqueos mecánicos o integración en controladores de movimiento programables. Por otro lado, si simplemente necesita un cambio de dirección confiable y que el volumen de flujo se mantenga constante durante el funcionamiento, el 4WE 6 D, más simple y menos costoso, sigue siendo la mejor opción.
Muchos fabricantes de máquinas comienzan con válvulas de cierre y luego adaptan el control proporcional a medida que evolucionan las demandas de los clientes. La compatibilidad mecánica hace que esta actualización sea relativamente sencilla, aunque la integración eléctrica y el ajuste del sistema requieren un esfuerzo de ingeniería adicional. La planificación de una posible actualización futura mediante el diseño con una infraestructura eléctrica y una capacidad del sistema de control adecuadas ahorra dinero en comparación con un rediseño completo posterior.
Consideraciones de compra y realidades de la cadena de suministro
El precio real de la válvula de control direccional Rexroth 4WE 6 D varía considerablemente según el modelo específico, el proveedor y las condiciones del mercado. Las válvulas nuevas suelen costar entre 350 y 730 dólares estadounidenses, según la configuración y la cantidad. Se aplican descuentos por volumen para pedidos de diez o más unidades, y algunos distribuidores ofrecen precios escalonados que reducen el costo por unidad entre un 15 y un 25 por ciento en cantidades más altas.
Los mercados en línea como eBay enumeran válvulas nuevas y usadas a varios precios. Si bien las válvulas usadas pueden parecer atractivas para ahorrar costos, el historial y el estado interno siguen siendo desconocidos. Dado que las fugas internas aumentan con el desgaste y para medirlas se requiere equipo de prueba de flujo, las válvulas usadas conllevan un riesgo significativo a menos que el vendedor proporcione resultados de pruebas certificados. Para aplicaciones críticas, los modestos ahorros rara vez justifican la incertidumbre sobre la confiabilidad.
Los distribuidores autorizados como [BuyRexroth.com](http://buyrexroth.com/) mantienen stock de configuraciones comunes con entrega típica de 28 días hábiles para los modelos estándar. Esto representa aproximadamente seis semanas, lo que parece largo para un componente tan estándar, pero refleja las presiones actuales de la cadena de suministro global que afectan a todo el sector de la automatización industrial. Las configuraciones de válvulas menos comunes u opciones especiales como recubrimientos resistentes a la corrosión pueden extender los plazos de entrega a 12 semanas o más.
Estos plazos de entrega crean verdaderos desafíos de planificación para los fabricantes de equipos y los departamentos de mantenimiento. Solicitar válvulas después de finalizar el diseño de una máquina corre el riesgo de retrasar todo el proyecto si la entrega demora más de lo esperado. De manera similar, las operaciones de mantenimiento deben almacenar repuestos críticos en lugar de esperar pedidos de emergencia durante las averías. El costo financiero de mantenimiento del inventario debe equilibrarse con el costo mucho mayor del tiempo de inactividad de la producción mientras se esperan las piezas.
El envío internacional añade otra capa de complejidad. Las válvulas hidráulicas se consideran productos industriales estándar sin restricciones especiales de exportación, pero los costos de envío y el tiempo de despacho de aduanas varían significativamente según el destino. Realizar pedidos a distribuidores regionales en lugar de enviar directamente desde Alemania a menudo proporciona una entrega más rápida y una logística más sencilla a pesar de los precios unitarios posiblemente más altos.
El costo total de propiedad se extiende mucho más allá del precio de compra. La mano de obra de instalación, la ingeniería de integración, el tiempo de puesta en servicio y el mantenimiento continuo contribuyen a los costos de vida útil. Lo más significativo es que el sistema de filtración necesario para mantener una limpieza adecuada del aceite a menudo cuesta más en diez años que el reemplazo múltiple de válvulas. Descuidar la filtración para ahorrar costos a corto plazo conduce a fallas prematuras de la válvula, lo que genera gastos mucho más altos a largo plazo.
Los compradores que se centran únicamente en el precio de compra más bajo suelen crear problemas costosos más adelante. Una evaluación completa considera la confiabilidad del proveedor, la calidad del soporte técnico, la disponibilidad de repuestos y los términos de garantía junto con el precio. Establecer relaciones con múltiples proveedores aprobados brinda resiliencia contra interrupciones inesperadas en el suministro y al mismo tiempo mantiene los estándares de calidad.
Requisitos de mantenimiento y acceso a solución de problemas
Los catálogos de productos estándar para la válvula de control direccional 4WE 6 D proporcionan especificaciones y dimensiones, pero carecen de procedimientos de mantenimiento detallados o guías de solución de problemas. Los fabricantes suelen considerar este conocimiento operativo como experiencia técnica que requiere documentación de servicio separada.
Rexroth y HYDAC publican manuales de servicio completos que cubren procedimientos de desmontaje, especificaciones de límite de desgaste, repuestos recomendados y diagramas de flujo de diagnóstico. Estos manuales no están disponibles gratuitamente, pero es necesario comprarlos o se proporcionan a los clientes que completan cursos de capacitación oficiales. Esta política protege el conocimiento del fabricante y al mismo tiempo garantiza que el personal que realiza el mantenimiento tenga la capacitación adecuada.
Para los equipos de mantenimiento, esto significa que no pueden confiar únicamente en la información del catálogo para diagnosticar problemas o planificar reparaciones. Establecer contacto con el grupo de soporte técnico del fabricante antes de que surjan problemas ahorra tiempo durante las emergencias. Muchos distribuidores ofrecen programas de capacitación que cubren múltiples tipos de válvulas y brindan experiencia práctica con procedimientos de prueba y desmontaje.
Las tareas de mantenimiento comunes incluyen el reemplazo de la bobina del solenoide, la renovación del sello y la limpieza del carrete. El diseño de armadura húmeda permite reemplazar las bobinas sin abrir la cavidad hidráulica girando la bobina 90 grados y levantándola. Este procedimiento de cinco minutos no requiere drenaje de líquido ni despresurización del sistema. Los sellos nuevos y un carrete limpio pueden restaurar el rendimiento como nuevo de las válvulas que muestran un aumento de fugas internas, siempre que el desgaste no haya abierto los espacios más allá de las especificaciones.
El diagnóstico sistemático de problemas de válvulas evita el desperdicio de esfuerzos al reemplazar piezas al azar. Si una válvula no cambia, primero verifique que la energía eléctrica llegue a la bobina con el voltaje adecuado. Verifique la resistencia de la bobina con un óhmetro para confirmar que el devanado no se haya quemado. Si se pasan las revisiones eléctricas, se sospecha de problemas hidráulicos. El aceite contaminado puede haber provocado que el carrete se atasque, lo que requiere su desmontaje y limpieza. La baja presión de suministro podría proporcionar una presión piloto insuficiente para mover el carrete contra las fuerzas de carga.
Las pruebas eléctricas requieren conocer la especificación de resistencia de la bobina, que aparece en hojas de datos detalladas pero no en catálogos básicos. Las bobinas de CC típicas miden de 15 a 40 ohmios según la tensión nominal. Las bobinas de CA muestran una resistencia mucho menor, a menudo de 5 a 15 ohmios, ya que dependen de la inductancia en lugar de la resistencia pura para limitar la corriente. Un circuito abierto indica una bobina quemada, mientras que una resistencia muy baja sugiere devanados en cortocircuito.
Guía de aplicaciones en el mundo real
Las prensas industriales representan una aplicación clásica para la válvula distribuidora 4WE 6 D. La válvula controla la extensión del cilindro para aplicar fuerza de presión y la retracción para liberar. Una válvula de alivio de presión limita la fuerza máxima, mientras que la válvula direccional simplemente ordena la dirección. Este sencillo control es suficiente para muchas operaciones de prensado en las que la fuerza y la velocidad se mantienen constantes.
Las máquinas de moldeo por inyección utilizan válvulas direccionales múltiples, incluidos los modelos 4WE 6 D, para controlar los cilindros de sujeción, los pasadores expulsores y los extractores de núcleos. Estas funciones requieren un control de dirección confiable con fugas mínimas para evitar problemas de calidad de las piezas. La capacidad de la válvula para funcionar a 315 bar se adapta a las altas fuerzas de sujeción necesarias para moldes grandes.
Los equipos hidráulicos móviles, como excavadoras y grúas, emplean válvulas direccionales en todo el sistema. La 4WE 6 D a menudo sirve como válvula piloto que suministra presión piloto a válvulas de control principales mucho más grandes en la consola del operador. Esta arquitectura mantiene los controles del operador livianos y receptivos, mientras que las válvulas principales manejan los flujos pesados que impulsan los cilindros de la pluma, el brazo y el cucharón. El tamaño compacto NG6 cabe fácilmente en colectores de válvulas piloto que cumplen múltiples funciones.
La automatización de la línea de montaje utiliza con frecuencia válvulas 4WE 6 D para operaciones de transferencia, sujeción y prensado de piezas. El rápido tiempo de respuesta admite velocidades de ciclo de varias operaciones por minuto. La larga esperanza de vida resulta importante ya que la falla de la válvula en una línea automatizada detiene la producción y afecta a múltiples estaciones posteriores.
Cada una de estas aplicaciones exige atención a detalles específicos más allá de las especificaciones básicas. Los controles de prensa necesitan un tamaño cuidadoso de la válvula de alivio de presión para proteger las herramientas. Las máquinas de moldeo requieren abordar las altas cargas de calor del ciclo continuo. Los equipos móviles enfrentan golpes, vibraciones y temperaturas extremas que desafían la confiabilidad de las válvulas. Los sistemas automatizados necesitan integración con controladores programables y circuitos de seguridad. El 4WE 6 D proporciona una base capaz, pero sólo tiene éxito cuando el diseño completo del sistema aborda estos requisitos específicos de la aplicación.
Tomar la decisión de selección
La elección de la válvula de control direccional Rexroth 4WE 6 D comienza con la verificación de que cumple con los requisitos fundamentales. La presión del sistema debe permanecer en 350 bar o menos, la demanda de flujo no debe exceder los 80 litros por minuto para los solenoides de CC o los 60 litros por minuto para las versiones de CA, y la presión de la línea de retorno debe permanecer por debajo de los 160 bar, incluidos los picos de presión.
Las especificaciones eléctricas deben coincidir con las fuentes de alimentación disponibles. Si bien los 24 voltios CC se han vuelto casi universales en los controles industriales modernos, los equipos más antiguos pueden requerir versiones de 110 o 230 voltios CA. Confirme que la tolerancia de voltaje se mantenga dentro del rango de más o menos 10 por ciento para evitar problemas de confiabilidad en instalaciones con calidad de energía marginal.
Las condiciones ambientales determinan la selección del material del sello. El caucho de nitrilo estándar funciona desde -30 hasta +80 grados Celsius con aceites de petróleo. Las aplicaciones de alta temperatura superiores a 80 grados necesitan sellos de fluoroelastómero. Los fluidos a base de agua requieren compuestos de sellado específicos que resistan los diferentes entornos químicos. De igual forma, verifique que el fluido hidráulico cumpla con las normas DIN 51524 o consulte con el fabricante sobre fluidos alternativos.
Las consideraciones de montaje incluyen tanto la interfaz de la válvula como la orientación del solenoide. Asegúrese de que la superficie de montaje proporcione un plano de sellado plano con un torque de perno y sellos de junta tórica adecuados. Planifique el enrutamiento eléctrico para aprovechar el solenoide giratorio, colocando el conector donde el cableado sea conveniente y esté protegido contra daños mecánicos.
La decisión entre las versiones estándar con retorno por resorte y con retén depende del ciclo de trabajo y la disponibilidad de energía. Las válvulas de retención ahorran energía en aplicaciones donde la posición de la válvula cambia con poca frecuencia y debe mantenerse durante períodos prolongados. Las válvulas de retorno por resorte proporcionan modos de falla más claros ya que la pérdida de energía las devuelve a un estado seguro definido.
Para aplicaciones que requieren control de velocidad variable, aceleración suave o retroalimentación de posición, las limitaciones del 4WE 6 D se hacen evidentes. Esto indica cuándo considerar las válvulas proporcionales a pesar de su mayor costo y complejidad. La decisión a menudo depende de si la aplicación realmente necesita modulación o si el control de encendido y apagado con un diseño de circuito adecuado logra los resultados requeridos.
Más allá de la válvula misma, el éxito depende del diseño adecuado del sistema. Dimensione la unidad de energía hidráulica para proporcionar un flujo adecuado a la presión requerida con una generación de calor razonable. Instale filtración que cumpla con el requisito ISO 4406 Clase 20/18/15. Diseñe líneas de retorno para minimizar la contrapresión en el puerto T. Incluya protección de alivio de presión y un lavado adecuado del sistema durante el arranque inicial para eliminar la contaminación del ensamblaje.
Conclusión y recomendaciones estratégicas
La válvula de control direccional Rexroth 4WE 6 D sigue siendo un estándar de la industria por buenas razones. Su capacidad de alta presión, sus interfaces estandarizadas y su confiabilidad comprobada lo convierten en una buena opción para sistemas hidráulicos de presión media a alta que requieren un control de dirección confiable. La aceptación global de los estándares de montaje NG6 proporciona flexibilidad a la cadena de suministro a través de múltiples proveedores calificados.
Sin embargo, una aplicación exitosa requiere respetar los límites de la válvula y mantener el entorno hidráulico que necesita. El límite de presión del puerto T de 160 bar no es una sugerencia, sino un límite estricto que provoca fallas cuando se excede. Los ingenieros deben analizar cuidadosamente la dinámica de la línea de retorno, especialmente en sistemas con múltiples válvulas que comparten colectores de retorno comunes.
La limpieza del fluido hidráulico tampoco es negociable. Cumplir con la norma ISO 4406 Clase 20/18/15 requiere inversión en filtración adecuada y mantenimiento continuo. Esto representa el mayor costo de por vida asociado con la válvula y merece una prioridad presupuestaria adecuada. Ahorrar dinero en filtración genera costos mucho mayores debido al reemplazo prematuro de válvulas y tiempos de inactividad inesperados.
Aprovechar la estandarización significa mantener listas de referencias cruzadas aprobadas con especificaciones verificadas. La intercambiabilidad mecánica de las válvulas NG6 entre marcas proporciona resiliencia a la cadena de suministro solo cuando las sustituciones se validan técnicamente en lugar de asumirse. Preste especial atención a las clasificaciones de presión del puerto T al comparar alternativas.
Para diseños de máquinas nuevas, considere si el control de encendido y apagado realmente satisface las necesidades actuales y futuras. El 4WE 6 D sirve bien en aplicaciones donde el cambio de dirección y el flujo constante son suficientes. Cuando se requieren velocidades variables, movimientos suaves o diagnósticos integrados, la tecnología de válvulas proporcionales ofrece capacidades que valen la inversión adicional.
La válvula representa una tecnología madura con una comprensión clara de sus capacidades y limitaciones. El éxito proviene de respetar esos límites, mantener adecuadamente el entorno hidráulico y adaptar las capacidades de las válvulas a los requisitos de la aplicación. Si se usa adecuadamente, la válvula de control direccional 4WE 6 D brinda años de servicio confiable en aplicaciones industriales exigentes.
