Cuando la gente busca información sobre la válvula de control direccional WE 5 de Rexroth, normalmente quiere saber qué hace esta válvula, cómo funciona y si se adapta a sus necesidades. La designación WE 5 se refiere a una categoría de tamaño específica en la línea de válvulas de Rexroth, pero la historia es más interesante que un solo modelo de válvula.
¿Qué es la válvula de control direccional WE 5?
La WE 5 original de Rexroth era una válvula de control direccional construida según el estándar de tamaño NG5. Estas válvulas controlaban el flujo de fluido hidráulico en sistemas que necesitaban presiones y caudales moderados. El WE 5 tradicional podía soportar presiones de hasta 250 bar y caudales de entre 14 y 20 litros por minuto. Durante muchos años, este nivel de rendimiento funcionó bien para sistemas hidráulicos más pequeños, como maquinaria compacta y equipos industriales ligeros.
Sin embargo, las aplicaciones industriales modernas exigen más potencia y mayores caudales. Aquí es donde cobra importancia la evolución de la válvula de control direccional WE 5. Rexroth desarrolló la serie 5X, que incluye los modelos 5-.WE 10. Estas válvulas más nuevas mantienen la filosofía de diseño de la WE 5 original pero se amplían hasta el tamaño NG10. El resultado es una válvula que puede manejar hasta 160 litros por minuto a presiones que alcanzan los 420 bar. Hoy en día, cuando los ingenieros buscan una válvula de control direccional WE 5, a menudo terminan eligiendo estos modelos NG10 porque cumplen con los requisitos de rendimiento actuales.
La familia de válvulas de control direccional WE 5 sigue estándares internacionales como ISO 4401-05 y NFPA D05. Esta estandarización significa que las válvulas pueden montarse en subplacas estándar y reemplazar válvulas similares de otros fabricantes sin tener que rediseñar todo el sistema.
Cómo funciona la válvula en el interior

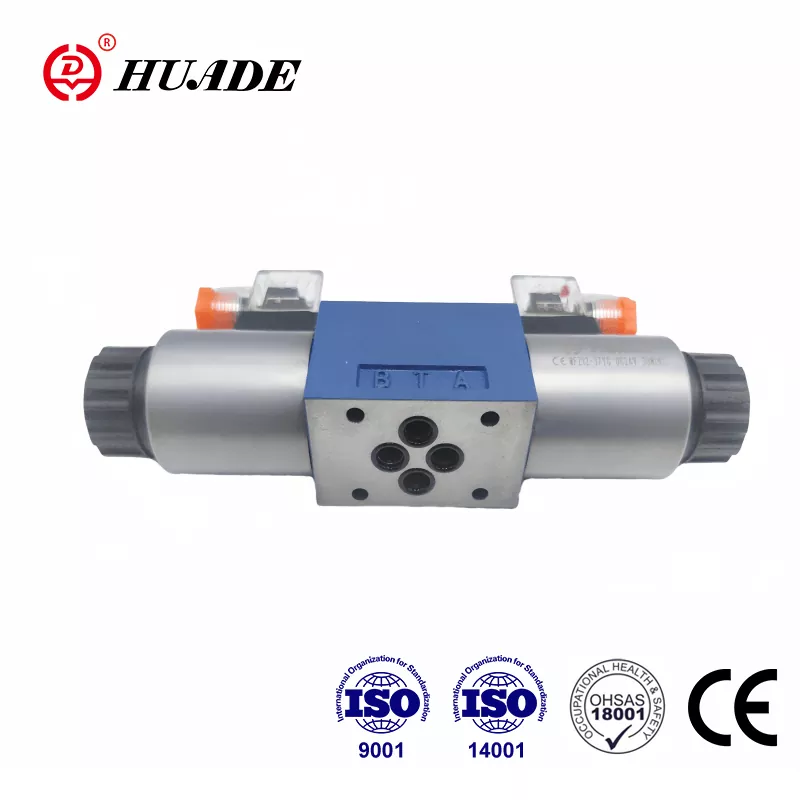

La estructura básica de una válvula de control direccional WE 5 es sencilla. Dentro del cuerpo de la válvula se encuentra un carrete deslizante que se mueve hacia adelante y hacia atrás para conectar diferentes puertos. Cuando el carrete cambia de posición, cambia qué puertos se conectan entre sí. Por ejemplo, el carrete podría conectar el puerto P (presión) al puerto A mientras conecta el puerto B al puerto T (tanque). Cuando el carrete se mueve en la otra dirección, invierte estas conexiones.

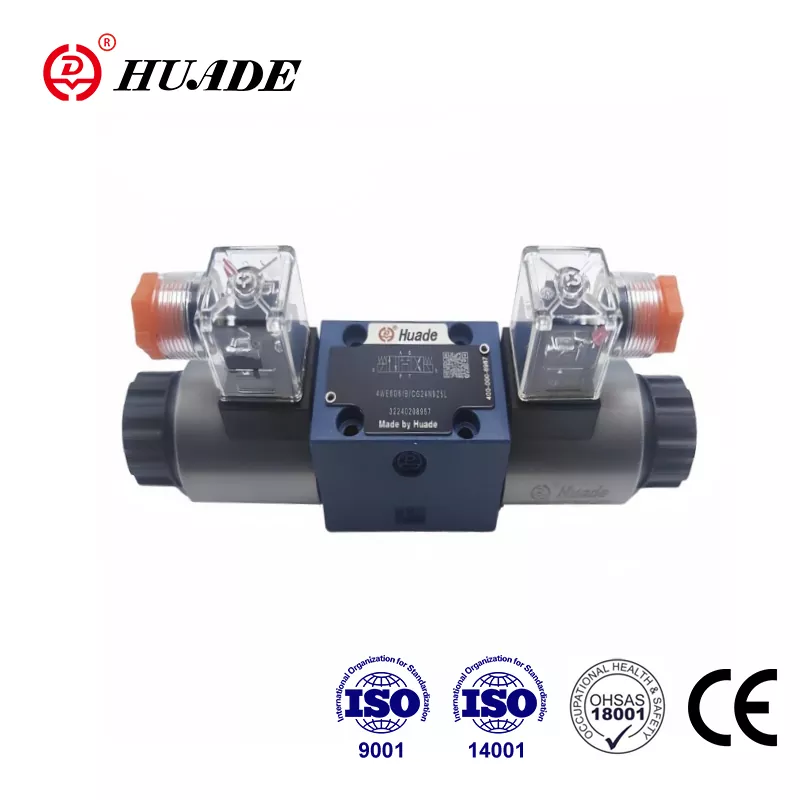

¿Qué hace que la válvula de control direccional WE 5 mueva este carrete? La respuesta es un solenoide electromagnético. Rexroth utiliza lo que ellos llaman un diseño de solenoide "húmedo". El solenoide se encuentra dentro del fluido hidráulico en lugar de estar sellado lejos de él. Esto puede parecer arriesgado, pero en realidad proporciona una mejor refrigeración y una vida más larga. El fluido hidráulico elimina el calor de la bobina, lo que permite que el solenoide funcione continuamente sin sobrecalentarse.
Cuando apaga la alimentación del solenoide, los resortes dentro de la válvula empujan el carrete de regreso a su posición central. Diferentes configuraciones de resortes crean diferentes comportamientos. La configuración estándar utiliza resortes de retorno en ambos lados. Algunas versiones utilizan resortes más fuertes para hacer que la válvula cambie más rápido. Otras versiones eliminan completamente los resortes para aplicaciones especiales donde el carrete debe permanecer en cualquier posición en la que se haya movido para durar.
Muchos modelos de válvulas de control direccional WE 5 incluyen una función de anulación manual. Este es un botón en la parte superior de la válvula que permite a alguien mover el carrete con la mano. Durante la configuración o la resolución de problemas, este control manual resulta muy útil. Puede probar el sistema sin aplicar energía eléctrica.
Capacidades y límites de rendimiento
Las modernas versiones NG10 del sistema de válvula de control direccional WE 5 ofrecen cifras de rendimiento impresionantes. Los modelos estándar funcionan a 350 bar de presión, mientras que las versiones especiales funcionan a 420 bar. La capacidad de flujo alcanza los 160 litros por minuto con funcionamiento con tensión CC o 120 litros por minuto con tensión CA después de la rectificación.
El rango de temperatura abarca desde -30 grados centígrados hasta más 80 grados centígrados. La válvula funciona con fluidos hidráulicos que van desde muy finos (2,8 milímetros cuadrados por segundo) hasta bastante espesos (500 milímetros cuadrados por segundo). Esta flexibilidad significa que el diseño de una válvula sirve para muchas aplicaciones diferentes.
Sin embargo, el alto rendimiento conlleva algunas consideraciones. Cuando el fluido fluye a través de la válvula a velocidades máximas, las fuerzas hidráulicas que actúan sobre el carrete se vuelven sustanciales. Estas fuerzas pueden causar inestabilidad o vibración. Para gestionar esto, Rexroth ofrece cartuchos de aceleración que se instalan en los puertos. Estos cartuchos restringen ligeramente el flujo, lo que reduce las fuerzas dinámicas y suaviza el funcionamiento. La compensación es una mayor caída de presión a través de la válvula, pero la estabilidad mejorada generalmente vale la pena.
La fuga interna es otra característica del diseño de la válvula de control direccional WE 5. Todas las válvulas de carrete pierden algo de líquido a través del carrete porque el carrete necesita espacio para moverse libremente. Esta fuga aumenta gradualmente a medida que la válvula se desgasta durante miles de ciclos. Para aplicaciones que necesitan mantener cargas en posición durante largos períodos, es posible que la válvula de control direccional WE 5 por sí sola no proporcione suficiente fuerza de sujeción. Agregar válvulas de retención externas o elegir una configuración de carrete de centro cerrado ayuda a resolver este problema.
Control eléctrico y tiempo de respuesta
El lado eléctrico de la válvula de control direccional WE 5 funciona con tensiones industriales estándar. Las versiones de CC aceptan 12, 24, 110 o 220 voltios, siendo los 24 voltios los más comunes. Las versiones de CA necesitan un conector rectificador para convertir la corriente alterna en corriente continua que requiere el solenoide.
El consumo de energía oscila entre 17 y 38 vatios según el modelo específico. Las válvulas están clasificadas para un ciclo de trabajo del 100 por ciento, lo que significa que pueden permanecer energizadas continuamente sin sufrir daños. Esta clasificación continua es importante porque muchos sistemas hidráulicos mantienen una posición durante períodos prolongados.
El tiempo de respuesta varía según varios factores. Los solenoides estándar tardan entre 65 y 150 milisegundos en encenderse y entre 48 y 104 milisegundos en apagarse. Estos tiempos pueden parecer rápidos, pero algunas aplicaciones necesitan una respuesta aún más rápida. Rexroth ofrece cartuchos de modulación de ancho de pulso que reducen el tiempo de conmutación a la mitad. Estos cartuchos PWM pulsan rápidamente el voltaje del solenoide en un patrón controlado que acelera el movimiento del carrete.
Otra opción PWM reduce el consumo de energía en lugar de mejorar la velocidad. Este cartucho de reducción de energía reduce la temperatura de la bobina en al menos 30 grados centígrados. Una temperatura más baja prolonga la vida útil de la válvula en ambientes cálidos o aplicaciones de alto rendimiento. Los ingenieros deben elegir entre optimizar la velocidad u optimizar la gestión térmica. El sistema de válvula de control direccional WE 5 ofrece opciones para ambas prioridades.
Cuando el solenoide se apaga, el campo magnético colapsante genera un pico de voltaje. Este pico puede dañar los componentes electrónicos sensibles conectados a la misma fuente de alimentación. Los solenoides K4 estándar requieren diodos de supresión externos para limitar este voltaje por debajo de 500 voltios. La versión solenoide K72L incluye protección integrada, lo que simplifica el cableado y garantiza el cumplimiento de las normas de seguridad eléctrica.
Elegir la configuración de carrete adecuada
El carrete dentro de una válvula de control direccional WE 5 determina lo que hace la válvula en cada posición. Los más comunes son los carretes de cuatro vías y tres posiciones. Estos carretes tienen cuatro puertos (P, T, A, B) y tres posiciones distintas (izquierda, centro, derecha).
El comportamiento de la posición central es particularmente importante. Un carrete "E" cierra los cuatro puertos en la posición central. Esto crea un centro cerrado que bloquea la carga en su lugar y genera presión en la bomba. La configuración E proporciona máxima retención de carga pero requiere una válvula de alivio para proteger la bomba de la sobrepresión.
Un carrete "H" cierra los puertos P, A y B mientras conecta T en la posición central. Esto descarga la bomba al tanque, lo que reduce el desperdicio de energía cuando la válvula está centrada. La carga permanece bloqueada porque A y B están cerrados, pero la fuerza de sujeción no es tan fuerte como con un carrete E.
Un carrete "J" cierra P mientras conecta A, B y T juntos en la posición central. Esto permite que la carga flote libremente y permite que la expansión térmica escape al tanque. La configuración J es útil para sistemas que necesitan moverse fácilmente en posición neutral o para evitar la acumulación de presión debido a cambios de temperatura.
Elegir el tipo de carrete incorrecto crea problemas. Por ejemplo, usar un carrete H en una aplicación de elevación vertical podría hacer que la carga descienda lentamente debido a una fuga interna. Un carrete E aguantaría mejor. Por otro lado, usar un carrete E en un eje horizontal que necesita moverse libremente haría que el sistema se sintiera rígido y desperdiciaría energía. Comprender su aplicación le ayudará a seleccionar la configuración correcta de la válvula de control direccional WE 5.
Consideraciones de instalación y mantenimiento
La instalación de una válvula de control direccional WE 5 requiere atención a algunos puntos clave. La válvula se monta sobre una subplaca que debe cumplir con las normas ISO 4401-05. Las placas base de Rexroth tienen números de pieza específicos y deben pedirse por separado. Antes de instalar la válvula, asegúrese de que la subplaca esté limpia y correctamente instalada en el colector o bloque.
Las conexiones eléctricas utilizan conectores estándar DIN EN 175301-803. El conector se puede girar 90 grados para adaptarse a diferentes necesidades de enrutamiento de cables. Algunos conectores incluyen rectificadores incorporados para operación con CA, mientras que otros agregan indicadores LED para confirmación visual del estado del solenoide.
La limpieza de los fluidos es más importante de lo que la mayoría de la gente cree. Las holguras en el interior de la válvula de control direccional WE 5 miden sólo unos pocos micrómetros. Las partículas contaminantes pueden atascar el carrete y provocar que la válvula se atasque o no se mueva. Se recomienda encarecidamente la filtración a 25 micrómetros o menos. El mantenimiento regular del filtro previene la mayoría de los problemas de las válvulas.
La válvula funciona con aceites hidráulicos de base mineral y varios tipos de fluidos biodegradables. Los materiales de sellado vienen en NBR (nitrilo) para aceites estándar o FKM (Viton) para fluidos sintéticos y altas temperaturas. Asegúrese de que el material del sello coincida con el fluido de su sistema.
El mantenimiento es relativamente sencillo. Las bobinas de solenoide son reemplazables sin quitar la válvula del sistema. Verifique la resistencia de la bobina periódicamente para detectar degradación antes de que ocurra una falla. Si la válvula comienza a responder lentamente o no cambia, la causa más probable es la contaminación. Lavar el sistema y reemplazar los filtros generalmente resuelve el problema. Los componentes internos desgastados se pueden sustituir con repuestos originales de Rexroth, que normalmente están disponibles durante diez años después de su producción.
Tomar la decisión de compra
Cuando decide comprar una válvula de control direccional WE 5 o su equivalente moderno NG10, varios factores influyen en la elección. Primero, verifique sus requisitos de flujo y presión. Si necesita menos de 20 litros por minuto a una presión moderada, un tamaño tradicional NG5 podría ser suficiente. Para un mayor rendimiento, los modelos NG10 de la serie 5X son el estándar actual.
En segundo lugar, considere el voltaje eléctrico disponible en sus instalaciones. La versión de 24 voltios CC es la más común en la automatización industrial, mientras que las opciones de 110 o 220 voltios se adaptan a diferentes regiones y aplicaciones.
En tercer lugar, evalúe si necesita funciones especiales como conmutación rápida, reducción de energía o monitoreo de posición. Estas opciones añaden costos pero brindan beneficios reales en aplicaciones exigentes.
El precio varía considerablemente según las especificaciones y el proveedor. Los distribuidores autorizados y proveedores industriales venden estas válvulas, a menudo con soporte técnico para ayudar con la selección. Las compras al por mayor suelen calificar para descuentos por volumen. El catálogo oficial de Rexroth proporciona especificaciones detalladas y códigos de pedido para garantizar que obtenga exactamente la válvula adecuada.
Los proveedores alternativos ofrecen válvulas compatibles a precios más bajos, pero la compatibilidad y confiabilidad pueden variar. Para aplicaciones críticas, las válvulas Rexroth genuinas brindan un mejor valor a largo plazo a través de un rendimiento constante y disponibilidad de piezas.
Aplicaciones prácticas y factores de éxito
La válvula de control direccional WE 5 y sus descendientes encuentran cabida en innumerables aplicaciones. Las máquinas de moldeo por inyección los utilizan para controlar las abrazaderas y los expulsores del molde. Los sistemas robóticos dependen de ellos para un control preciso del movimiento. Los montacargas dependen de ellos para las funciones de dirección y elevación. Las prensas de conformado de metales, las máquinas herramienta y los equipos de manipulación de materiales incorporan estas válvulas.
El éxito con cualquier instalación de válvula de control direccional WE 5 depende de que la válvula coincida con los requisitos de la aplicación. Las aplicaciones de alto flujo necesitan cartuchos aceleradores para mantener la estabilidad. Los entornos de alta temperatura se benefician de los solenoides de reducción de energía. Las aplicaciones de retención de carga requieren carretes de centro cerrado y posiblemente válvulas de retención externas.
El sistema eléctrico debe proporcionar el voltaje adecuado e incluir protección contra picos de voltaje. El diseño del sistema hidráulico debe tener en cuenta las caídas de presión a través de la válvula y proporcionar una filtración adecuada.
El mantenimiento regular prolonga la vida útil de la válvula y evita tiempos de inactividad inesperados. Prácticas simples como monitorear el estado del filtro, verificar si hay fugas externas y probar la respuesta del solenoide mantienen el sistema funcionando de manera confiable.
La evolución del WE 5 original a la moderna serie 5X demuestra cómo los componentes hidráulicos industriales avanzan para satisfacer las necesidades cambiantes. Comprender tanto la herencia como las capacidades actuales ayuda a los ingenieros a tomar decisiones informadas sobre qué variante de la válvula de control direccional WE 5 se adapta mejor a su aplicación. Con una selección, instalación y mantenimiento adecuados, estas válvulas brindan años de servicio confiable en entornos industriales exigentes.
