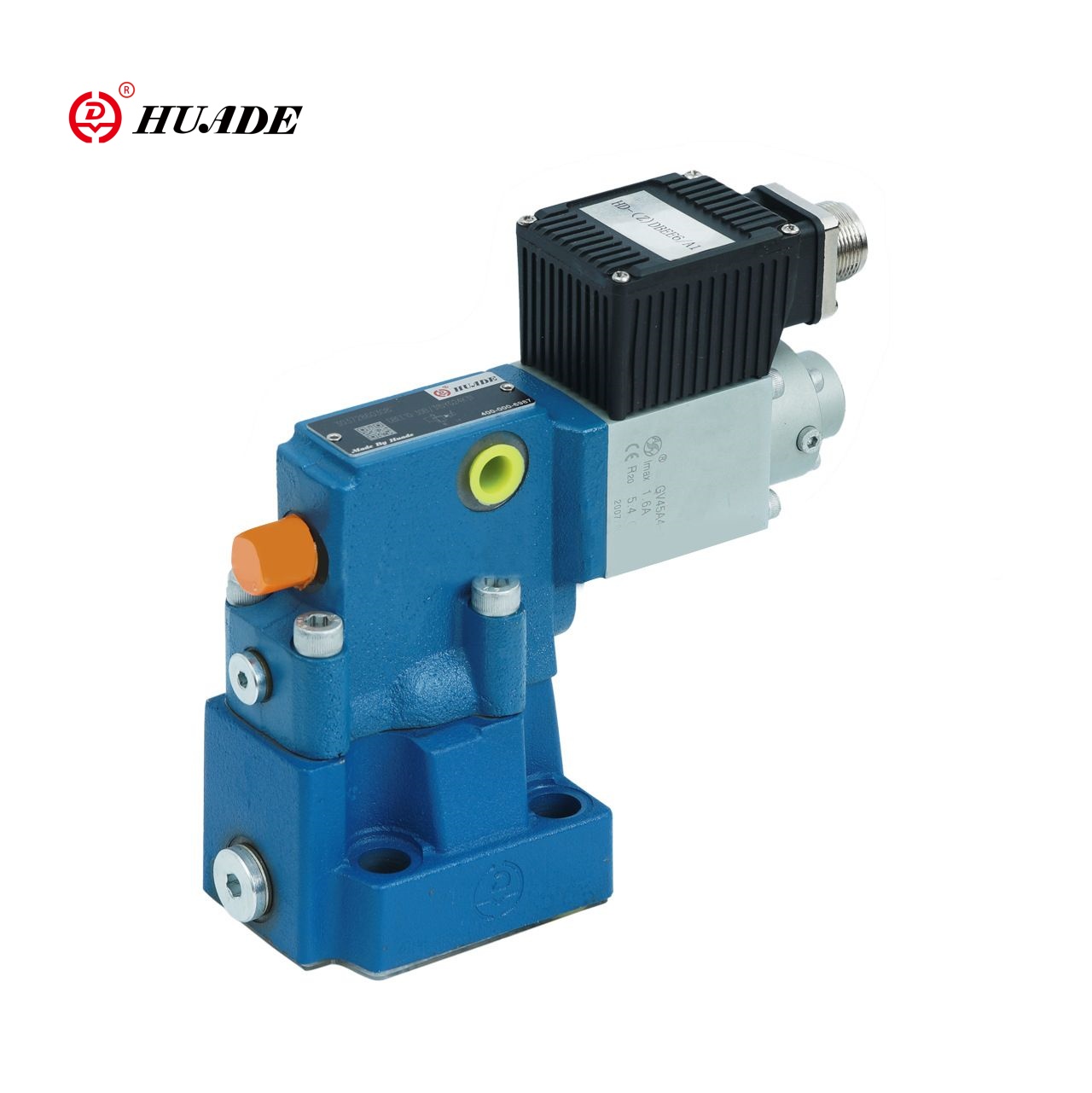

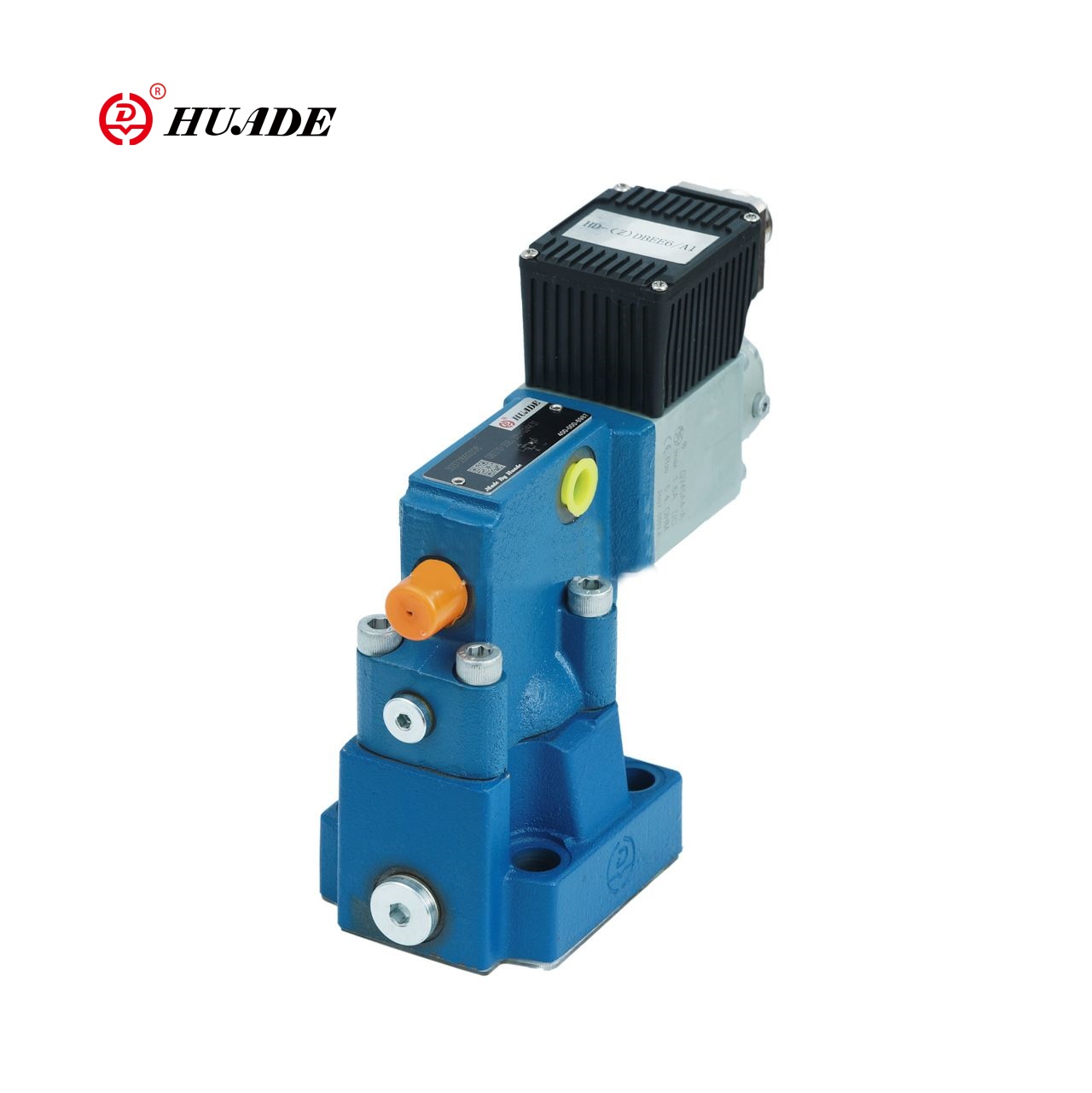

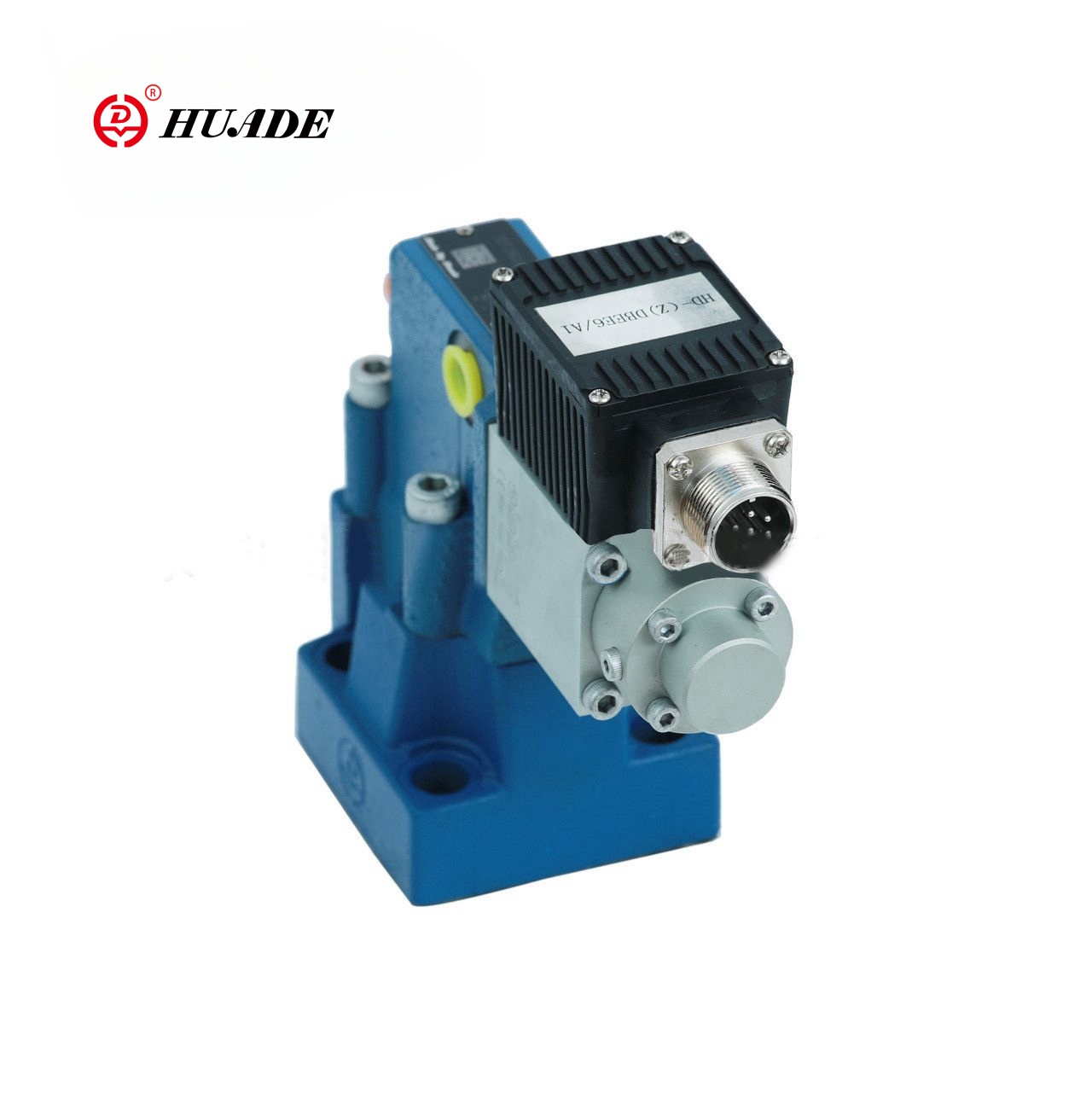

Válvula de alivio de presión proporcional zdbee-1x

La válvula de alivio proporcional ZDBEE-1x es una válvula de alivio operada por el piloto, que es impulsada por un solenoide proporcional para lograr una configuración sin pasos y un control preciso de la presión del sistema. Esta válvula proporcional puede reemplazar completamente el mismo modelo de Rexroth. Las válvulas hidráulicas de Huade adoptan los mismos estándares que Rexroth, pero el precio es más bajo.

Parámetro del producto de la válvula de alivio de presión proporcional ZDBEE-1x

Característica del producto y aplicación de la válvula de alivio de presión proporcional ZDBEE-1x

Características:

▶ Válvula para limitar la presión del sistema

▶ Actuación a través de solenoides proporcionales

▶ Para el diseño de montaje en subplatos o placas de sándwich

▶ Válvula y electrones de control de una sola fuente

▶ Tipos HD-ZDBEE con Electrónica de control integrado

① LOW Ejemplo de propagación de la curva característica de la presión del valor del comando

② Independientemente ajustables rampas hacia arriba y hacia abajo

Solicitud:

La válvula de alivio proporcional ZDBEE-1x es adecuada para sistemas hidráulicos que requieren un control de presión preciso, como maquinaria de ingeniería, máquinas de moldeo por inyección, equipos metalúrgicos y otros campos.

Función y sección de la válvula de alivio de presión proporcional zdbee-1x

Las válvulas de alivio de presión proporcionales, los tipos HD-DBE se acceden mediante un solenoide proporcional. Estas válvulas se utilizan para limitar la presión del sistema. Con estas válvulas es posible ajustar sin paso la presión del sistema, que debe ser limitada, en relación con el valor de comando eléctrico.

Estas válvulas consisten básicamente en un solenoide proporcional (1), la carcasa (2), el cartucho de la válvula (3), el carrete (4) y el piloto Poppet (8). El solenoide proporcional convierte la corriente eléctrica proporcionalmente en una fuerza mecánica. Un aumento en la corriente provoca un aumento correspondiente en la fuerza solenoide. La cámara de armadura solenoide está llena de líquido hidráulico y está equilibrada por presión. La configuración de la presión del sistema se lleva a cabo a través de los solenoides proporcionales (1) en relación con el valor de comando. La presión que surge del sistema en el puerto P actúa en el lado derecho del carrete (4). Al mismo tiempo, la presión del sistema actúa a través de la línea de control (6) que está equipada con un orificio (5) en el lado cargado de resorte del carrete (4). A través de un rife adicional (7), la presión del sistema actúa sobre el Poppet piloto (8) contra la fuerza del solenoide proporcional (1). Una vez que la presión del sistema ha alcanzado el valor preestablecido, el piloto Poppet (8) se eleva de su asiento. Dependiendo del modelo, el aceite piloto ahora puede fluir externamente a través del puerto A (y) o internamente en el tanque, esto tiene el efecto de limitar la presión en el lado cargado de resorte del carrete (4). Si la presión del sistema continúa aumentando ligeramente, entonces la presión más alta en el lado derecho del carrete empuja el carrete hacia la izquierda a la posición de control P a T. a una corriente de control mínima que corresponde a un valor de comando de cero, se establecerá la presión mínima establecible.

Estructura de la válvula de alivio de presión proporcional ZDBE-1x

Estructura de la válvula de alivio de presión proporcional ZDBee-1x

En términos de diseño funcional, la válvula proporcional ZDBEE-1x se corresponde básicamente con las válvulas de alivio proporcionales ZDBE. La única diferencia es que el solenoide proporcional está equipado con una carcasa ⑩, dentro de la cual se construye el controlador electrónico. La fuente de alimentación y el voltaje del punto de ajuste se reciben a través de un conector de complemento (11).

La curva característica de la presión del punto establecida está preestablecida por el fabricante basado en el principio de las tolerancias mínimas de fabricación. Los tiempos de rampa para el aumento y la disminución de la presión pueden ajustarse de forma independiente utilizando potenciómetros respectivos.

Símbolo de la válvula de alivio de presión proporcional ZDBEE-1x
