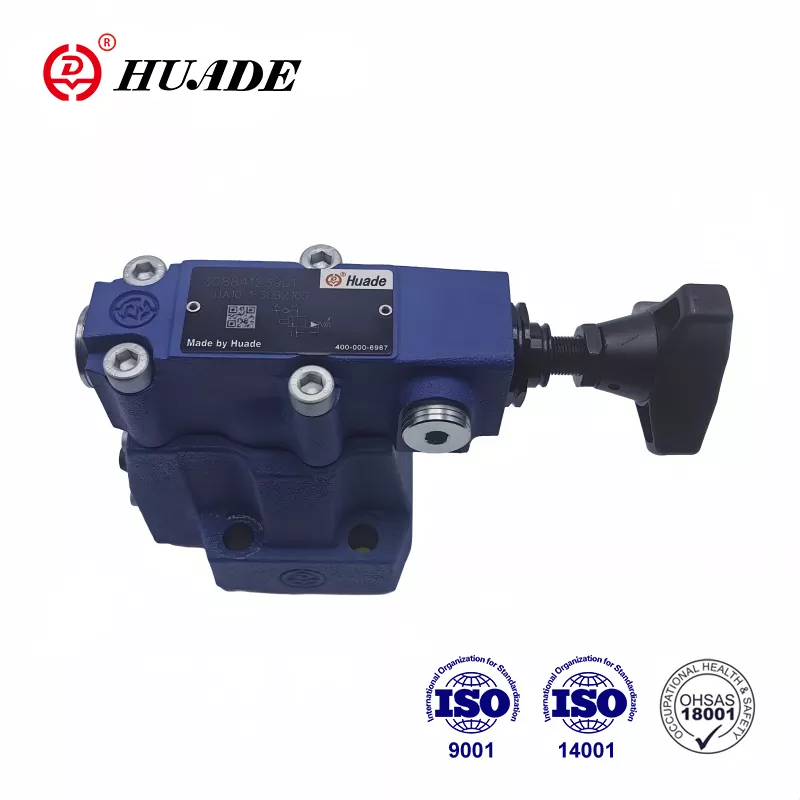

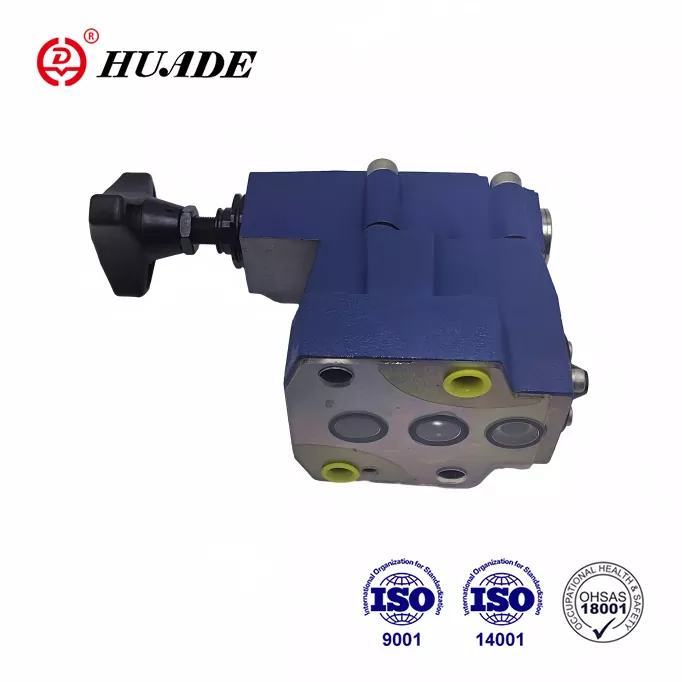

Pressure Shut-off Valve DA

Como marca líder en la industria hidráulica de China, las válvulas de presión hidráulica Huade® son las preferidas del mercado por su calidad comparable a la de las marcas de primer nivel con precios más asequibles. La válvula de alivio de presión DA de Huade® puede reemplazar los productos en serie ofrecidos por Rexroth gracias a la cooperación a largo plazo. Todas las sucursales de la empresa han pasado las tres principales certificaciones de sistemas nacionales, a saber, ISO9001, ISO14001 y OH SAS18001. Huade Hydraulic ha introducido más de 750 equipos avanzados de todo el mundo. También cuenta con un buen sistema de inspección para garantizar el rendimiento superior de cada válvula de presión.

Parámetro del producto de la válvula de cierre de presión DA

Característica del producto y aplicación de la válvula de cierre de presión DA

Características:

▶ Para montaje sobre placa:

▶ 4 elementos de ajuste:

● Botón giratorio

● Manguito con hexágono interior y tapa protectora

● Botón giratorio bloqueable con escala

● Botón giratorio con escala

▶ 3 clasificaciones de presión

▶ Descarga accionada por solenoide a través de una válvula direccional incorporada

Función, sección y símbolos de la válvula de cierre de presión DA

Las válvulas reguladoras de presión del tipo DA son válvulas de cierre de presión pilotadas. Se utilizan para conmutar el flujo de una bomba a bypass sin presión tan pronto como se alcanza la presión de carga del acumulador. Otras aplicaciones de la válvula se encuentran en sistemas que tienen bombas de alta y baja presión. En este caso, la bomba de baja presión cambia a bypass sin presión tan pronto como se alcanza la alta presión ajustada.

Las válvulas de cierre de presión DA constan básicamente de válvula principal con conjunto de corredera principal, válvula piloto con elemento de ajuste de presión y válvula antirretorno. En las válvulas de tamaño 10, la válvula de retención está integrada en la válvula principal. En los tamaños de válvula 25 y 32, la válvula de retención está integrada en una placa separada instalada debajo de la válvula principal.

Válvula de cierre de presión tipo DA

Desviar el flujo de la bomba de P a A o de P a T.

La bomba suministra flujo a través de la válvula de retención (1) al sistema hidráulico (P a A). La presión en el puerto A actúa a través de la línea piloto (3) en el carrete de control piloto (4). Al mismo tiempo, la presión en el puerto P pasa a través de los orificios (5) y (7) al lado cargado por resorte del carrete principal (6) y al asiento (8) en la válvula piloto (2). Tan pronto como se alcanza la presión de desconexión ajustada en el sistema hidráulico, el asiento (8) se levanta contra el resorte (9). El fluido a presión ahora fluye a través de los orificios (5) y (7) hacia la cámara del resorte (11). De

aquí el fluido regresa al tanque internamente a través de la tubería de control en la válvula tipo DA...30B/... o externamente a través de la tubería de control en la válvula tipo DA.30B/..Y... debido a los orificios(5) y (7), ahora hay una caída de presión en el carrete principal (6). El carrete principal (6) ahora se levanta de su asiento y abre la conexión de P a T. La válvula de retención (1) ahora dosifica la conexión de A a P. El asiento (8) ahora se mantiene abierto gracias a la presión del sistema a través del piloto. carrete (4).

Desviando el flujo de la bomba de P a Tor P a A.

El área del carrete piloto (4) es un 17% mayor que el área efectiva del asiento (8). La fuerza efectiva sobre el carrete piloto (4) es, por lo tanto, un 17% mayor que la fuerza efectiva sobre el asiento (8). Cuando la presión del actuador cae en relación con la presión de corte de una válvula que corresponde al diferencial de presión de conmutación, el resorte (9) empuja el asiento (8) hacia su asiento. Luego se acumula presión en el lado cargado por resorte del carrete principal (6). Junto con el resorte (10), esto cierra el carrete principal (6) y aísla la conexión de P a T. El flujo de la bomba pasa una vez más a través de la válvula de retención (1) en el sistema hidráulico (P a A).

estructura de DA10...30B

Símbolos de DA...30B
