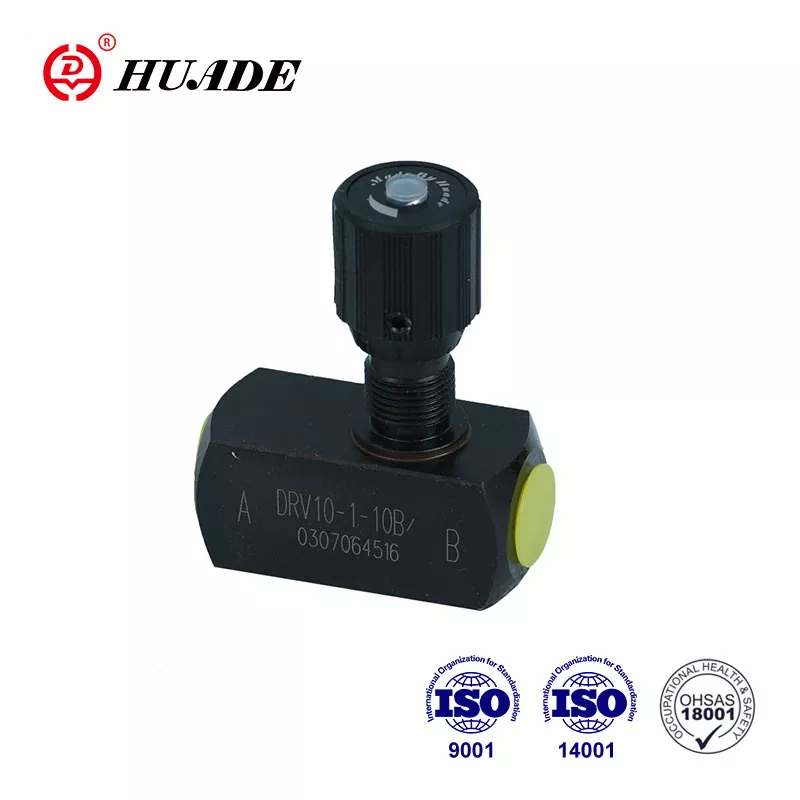

Válvula de verificación del acelerador DRV

Las válvulas tipo DRV es la válvula de acelerador/de retención. Esta válvula tiene una estructura simple y es ampliamente utilizada. Gracias a dos colaboraciones a largo plazo con Rexroth, las válvulas del acelerador hidráulicas Huade® pueden igualar la calidad de productos similares de las marcas internacionales. Son una alternativa asequible a esas marcas de primer nivel. Huade® es una marca registrada en China.

Parámetro del producto de la válvula de verificación del acelerador DRV

Material	Acero	Latón	Acero inoxidable
Max. Presión de operación permitida (MPA)	a 35	a 15	a 35
Presión de agrietamiento de la válvula de retención (tipo DRV)	0.05 (presiones de agrietamiento disponibles si es necesario)
Líquido	Aceite mineral o éster fosfato
Rango de temperatura del fluido (℃)	-30 a+80
Rango de viscosidad (mm ²/s)	10 a 800
Posición de instalación	opcional

Característica del producto y aplicación de la válvula de verificación del acelerador DRV

Características:

▶ Conexión roscada

▶ Montaje de subplatos

Solicitud:

Las válvulas de acelerador/comprobación tipo DRV sirven para establecer un flujo de aceite exacto en una dirección y para permitir el flujo de retorno libre en la dirección opuesta.

Sección y símbolo de la válvula de verificación del acelerador DRV

El DRV de la válvula de acelerador/revisión consiste básicamente en una carcasa (1), perilla de ajuste (2) con dispositivo de bloqueo (3). Al girar la perilla de ajuste (2) hacia la izquierda, el huso (4) con pasador del acelerador (5) aumenta la sección de flujo (6) al máximo. Al girar la perilla de ajuste (2) hacia la derecha, el huso (4) con pasador del acelerador (5) disminuye la sección de flujo (6) hasta que esté completamente cerrado sin fugas. Para la configuración de repetición, se proporciona una escala de color (7) en el extremo superior del huso (4). El área del triángulo de color (8) que muestra indica qué tan lejos está abierta la válvula (cuanto más grande es el triángulo de color, mayor es la abertura). La configuración de flujo está bloqueada mediante el dispositivo de bloqueo (3).

Estructura de la válvula de verificación del acelerador DRV

Símbolo de la válvula de verificación del acelerador DRV
