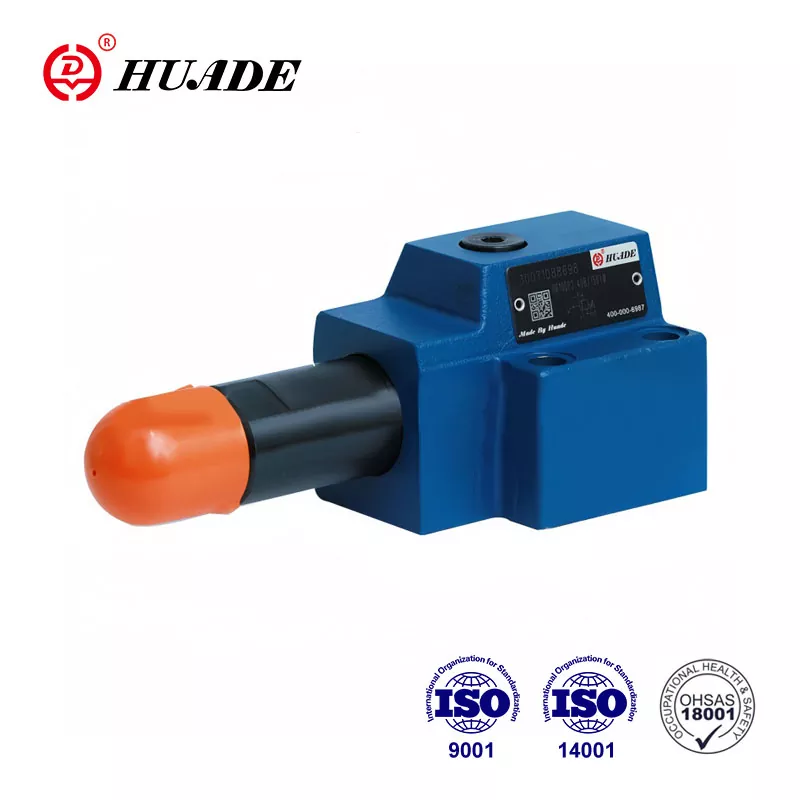

El tipo DR 10 DP es una válvula reductora de presión que se utiliza para controlar la presión. El hecho de que las válvulas de presión Huade® puedan reemplazar los productos de la misma serie ofrecidos por Rexroth se debe principalmente a la cooperación a largo plazo con Rexroth. En comparación con otras marcas similares, los productos Huade® tienen tecnología más avanzada y son más duraderos. Los precios de estas válvulas reductoras de presión son relativamente baratos. La fábrica es una empresa clave a nivel nacional y tiene una gran reputación en China.
|
Presión máxima de funcionamiento (Puerto P) (MPa) |
hasta 31,5 |
|
Máx. presión secundaria (Puerto A) (MPa) |
hasta 2,5; hasta 7,5; hasta 15,0; hasta 21,0; hasta 31,5 |
|
Contrapresión máx. (Conexiones T(Y)) (MPa) |
hasta 16 |
|
Flujo máx. (L/min) |
hasta 80 |
|
Fluido a presión Aceite mineral |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
Rango de viscosidad (mm ²/s) |
10~800 |
|
Rango de temperatura del fluido a presión (℃) |
-30 a +80 |
|
Grado de contaminación (um) |
El grado máximo permitido de contaminación del fluido es según NAS 1638 clase 9. |
|
Peso (kg) |
aprox.3 |
Características:
▶ Para montaje sobre placa
▶ 4 rangos de presión
▶ 4 setting elements
. Botón giratorio
. Maleficio. funda para la cabeza con tapa protectora
. Botón giratorio bloqueable con escala
. Botón giratorio con escala
▶ Con conexión para manómetro
▶ Válvula antirretorno opcional
▶ Patrón de conexiones según DIN 24 340, forma D, ISO 5781 y CETOP - RP 121H
Application:
Para reducir la presión del sistema se utiliza una válvula reductora de presión del tipo DR 6 DP.
La válvula tipo DR 10 DP es una válvula de accionamiento directo de 3 vías con función de alivio de presión en el lado de presión reducida.
El ajuste de la presión se realiza mediante el elemento de ajuste de presión (1).
En reposo, la válvula normalmente está abierta y el fluido puede fluir sin obstáculos desde el puerto B al puerto A. La presión en el puerto A también está presente en el extremo del carrete (2), a través de la línea de control (4), en oposición al resorte de compresión ( 3). Cuando la presión en el puerto A alcanza el nivel de presión establecido en el resorte (3), el carrete (2) se mueve a la posición de control y mantiene constante la presión en el puerto A.
El fluido para controlar la válvula se toma del puerto A mediante perforación de control.
Si la presión en el puerto A aumenta aún más debido a fuerzas externas, el carrete (2) se mueve aún más hacia el resorte de compresión (3).
Esto hace que se abra una ruta de flujo sobre la superficie de control (5) en el carrete de control (2) hacia el tanque (puerto Y). Luego fluye suficiente fluido al tanque para evitar cualquier aumento adicional de presión.
La cámara del resorte (6) se drena al tanque externamente a través del puerto Y.
Hay disponible una válvula antirretorno opcional (7) para permitir el flujo libre desde el puerto A al puerto B.
Una conexión para manómetro (8) permite controlar la presión secundaria.
