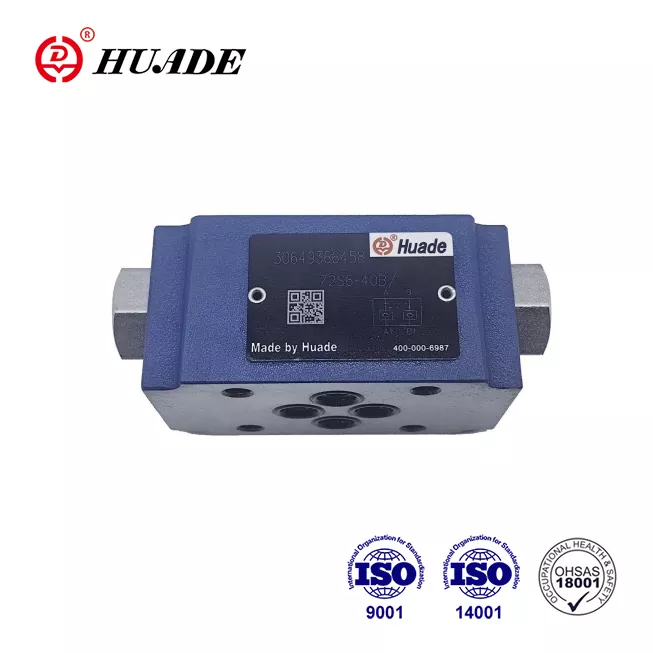

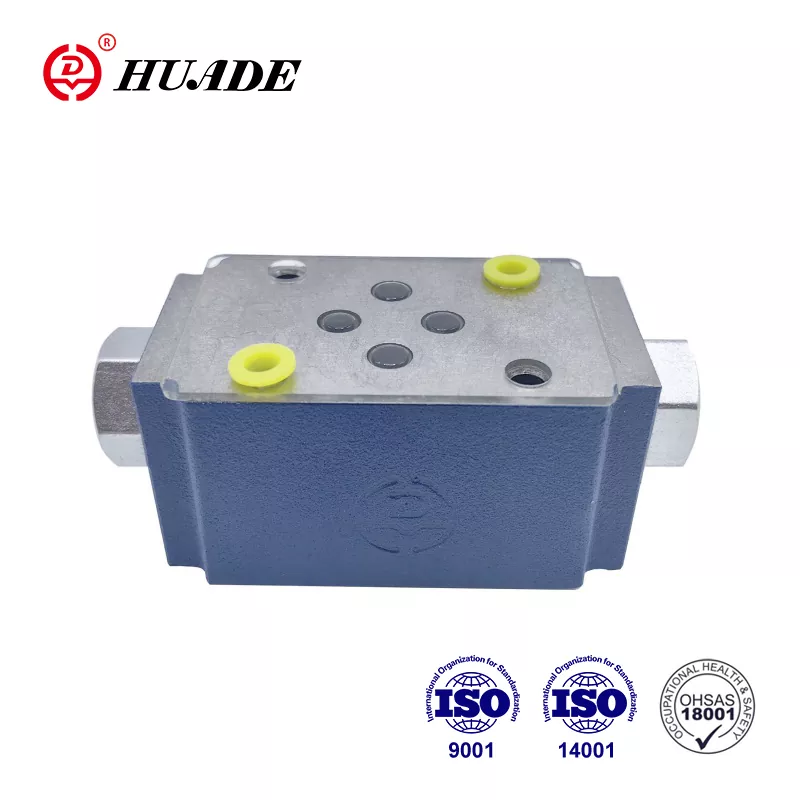

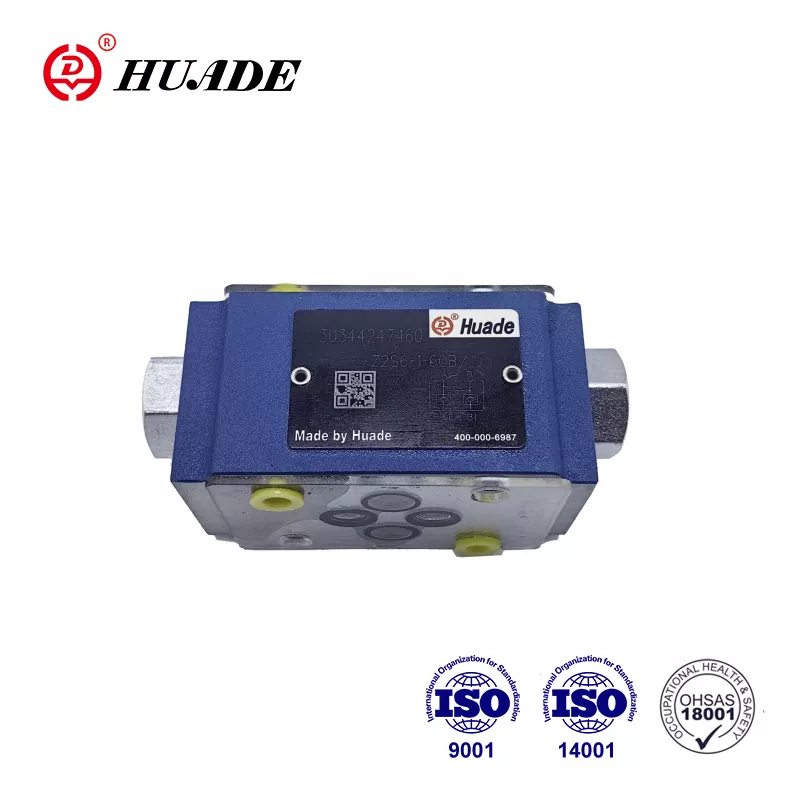

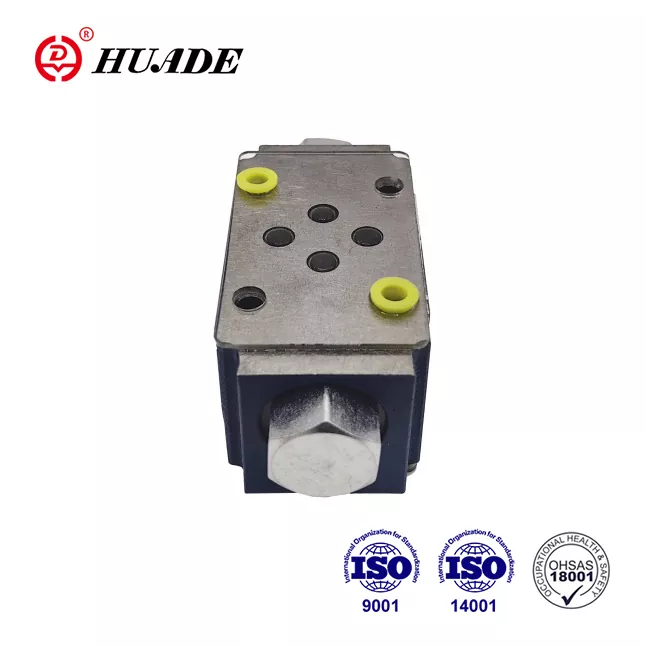

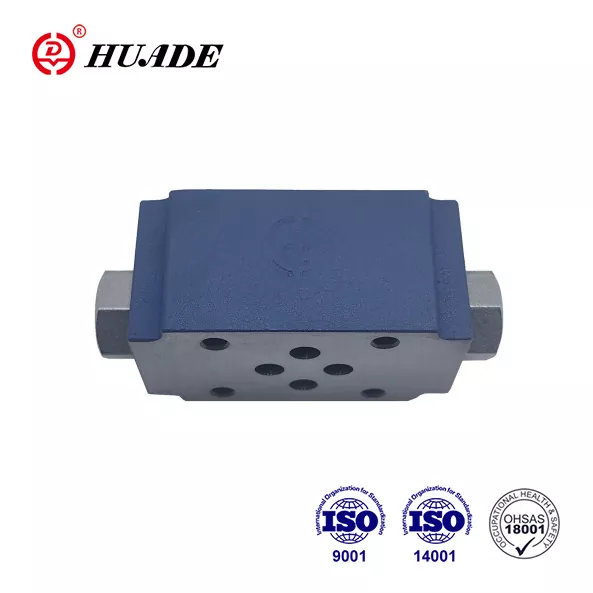

Placa sándwich válvula antirretorno Z2S 6

Gracias a siete años de experiencia en colaboración con Rexroth desde 1979, Huade ha incorporado la tecnología más moderna de Rexroth. La válvula de retención Huade® Z2S 6 puede reemplazar completamente la misma serie ofrecida por Rexroth. Tiene mejor precio. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Las válvulas hidráulicas Huade® se utilizan en la industria militar debido a su rendimiento confiable. Es más avanzado en tecnología y más duradero que productos similares de esta línea. Es una marca nacional muy conocida en China.

Parámetro del producto de la placa sándwich de válvula antirretorno Z2S 6

Característica del producto y aplicación de la placa sándwich con válvula de retención Z2S 6

Características:

▶ Para uso en conjuntos de apilamiento vertical

▶ Para el cierre sin fugas de uno o dos puertos de servicio

▶ Patrón de conexiones según Din 24 340 forma A, ISO4401 y CETOP - RP 121H

Solicitud:

Esta válvula de retención Z2S se utiliza para instalación de apilamiento vertical. Puede sellar uno o dos puertos de aceite en funcionamiento sin fugas, según sea necesario.

Funciones,sección,símbolos de la placa sándwich para válvula antirretorno Z2S 6

Las válvulas antirretorno accionadas por piloto hidráulico tipo Z2S tienen un diseño de placa sándwich. Se utilizan para cerrar sin fugas uno o dos puertos de servicio, incluso durante largos periodos de tiempo. El flujo libre se produce de A1 a A2 o de B1 a B2. El flujo en A1 B1 está bloqueado en la dirección opuesta. Cuando el fluido fluye de A1 a A2, el carrete (1) se presiona y se empuja hacia la derecha, abriendo así la válvula de asiento de bola (2) que luego abre el asiento (3). Para asegurar el cierre correcto de la válvula, los puertos de servicio A2 B2 de la válvula direccional deben conectarse al tanque en posición neutral.

Símbolo de Z2S

Vista en corte del Z2S 6

Ejemplo de circuito típico de Z2S
