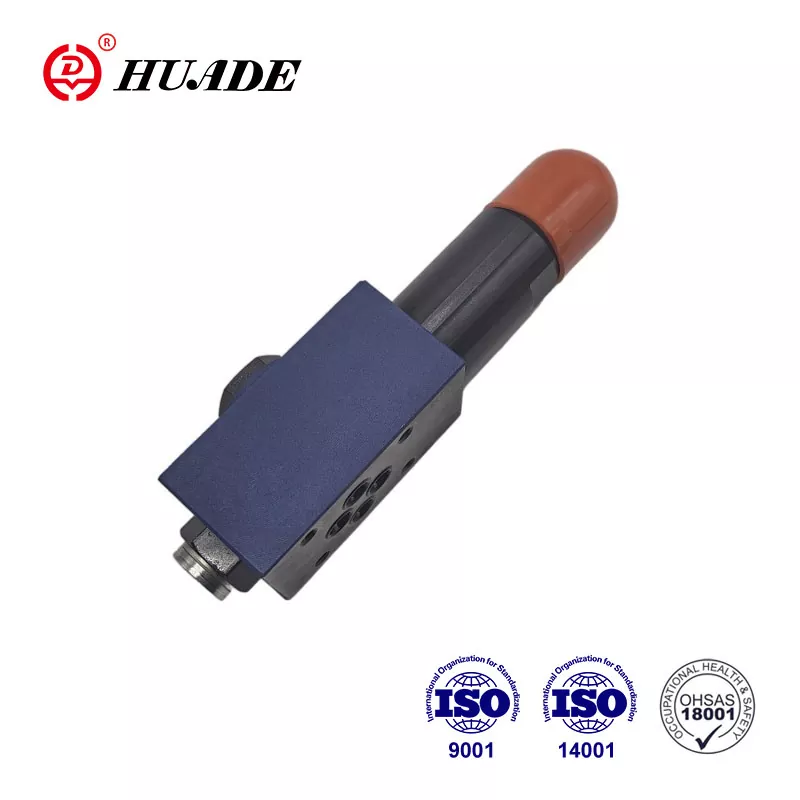

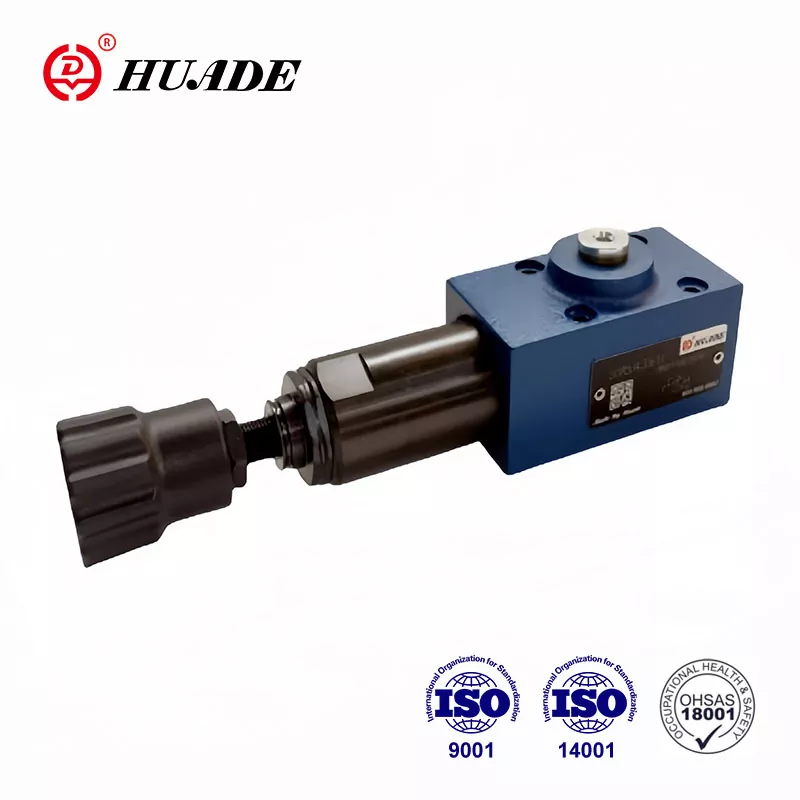

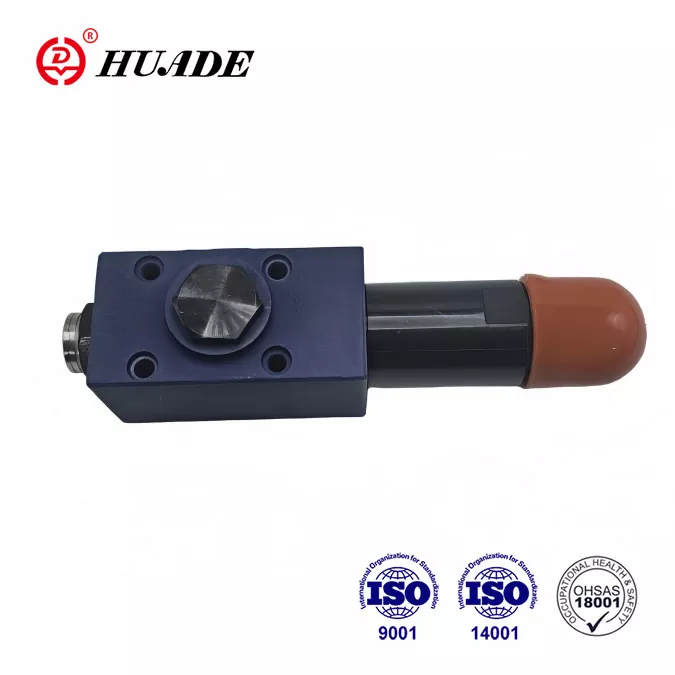

La función principal de la válvula reductora de presión DR 6 DP es controlar la presión en el sistema. Gracias a la cooperación a largo plazo, la serie DR 6 DP de Huade® puede reemplazar el mismo tipo de Rexroth. La fábrica es una empresa clave a nivel nacional y ha obtenido una serie de certificados honoríficos y patentes en China. Huade Hydraulic se centra en la practicidad de sus productos al tiempo que garantiza la calidad de sus productos. Los precios de sus válvulas reductoras de presión son relativamente baratos.
|
Presión máxima de funcionamiento (Puerto P) (MPa) |
hasta 31,5 |
|
Máx. presión secundaria (Puerto A) (MPa) |
hasta 2,5; hasta 7,5; hasta 15,0; hasta 21,0; hasta 31,5 |
|
Contrapresión máx. (Conexiones T(Y)) (MPa) |
hasta 16 |
|
Flujo máx. (L/min) |
hasta 60 |
|
Fluido a presión Aceite mineral |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
Rango de viscosidad (mm ²/s) |
10~800 |
|
Rango de temperatura del fluido a presión (℃) |
-30 a +80 |
|
Grado de contaminación (um) |
El grado máximo permitido de contaminación del fluido es según NAS 1638 clase 9. |
|
Peso (kg) |
aprox.1.2 |
Características:
▶ Montaje sobre placa
▶ 5 clasificaciones de presión
▶ 4 elementos de ajuste:
. mando giratorio
. Tornillo prisionero con hexágono y capuchón protector.
. Botón giratorio bloqueable con escala
. Botón giratorio con escala
▶ Válvula antirretorno, opcional
▶ Patrón de conexiones según DIN 24 340, forma D, ISO 5781 y CETOP - RP 121H
Solicitud:
Para reducir la presión del sistema se utiliza una válvula reductora de presión del tipo DR 6 DP.
La válvula tipo DR 6 DP es una válvula reductora de presión de 3 vías de accionamiento directo con función de alivio de presión en el lado secundario.
La presión secundaria se ajusta mediante el elemento de ajuste de presión (4). En reposo, la válvula está normalmente abierta y el fluido a presión puede fluir libremente desde la conexión P hacia la conexión A. Al mismo tiempo, la presión en la conexión A está presente, a través del conducto de control (6), en la zona del pistón opuesta a la de compresión. resorte(3). Cuando la presión en el puerto A excede el nivel de presión establecido en el resorte de compresión (3), el carrete de control (2) se mueve a la posición de control y mantiene constante la presión establecida en el puerto A.
El aceite de control y piloto se toma del puerto A a través de la línea de control (6).
Si la presión en el puerto A aún aumenta debido a fuerzas externas sobre el actuador, el pistón de control (2) se mueve aún más hacia el resorte de compresión (3).
Esto hace que se abra una ruta de flujo en el puerto A a través del terreno de control (8) en el carrete de control (2) hacia el tanque. Luego fluye suficiente fluido a presión hacia el tanque para evitar cualquier aumento adicional de presión.
La cámara del resorte (7) siempre se drena al tanque externamente a través del puerto T(Y).
Para un flujo de retorno libre desde el puerto A al puerto P, se puede instalar una válvula de retención opcional (5).
Una conexión para manómetro (1) permite controlar la presión secundaria en la válvula.
estructura del DR 6 DP 1-50B
Símbolos del DR 6 DP
