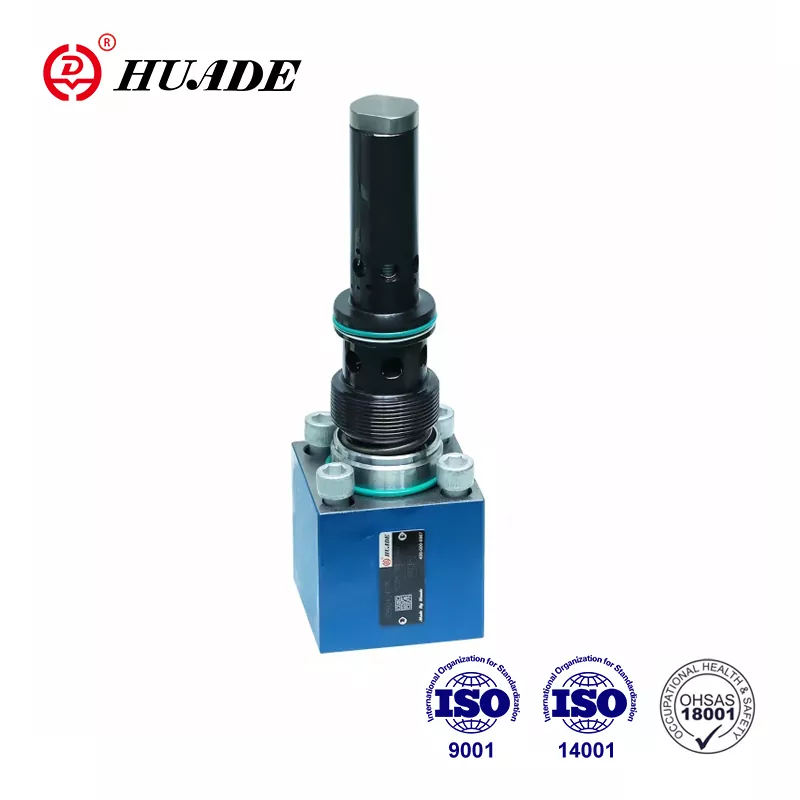

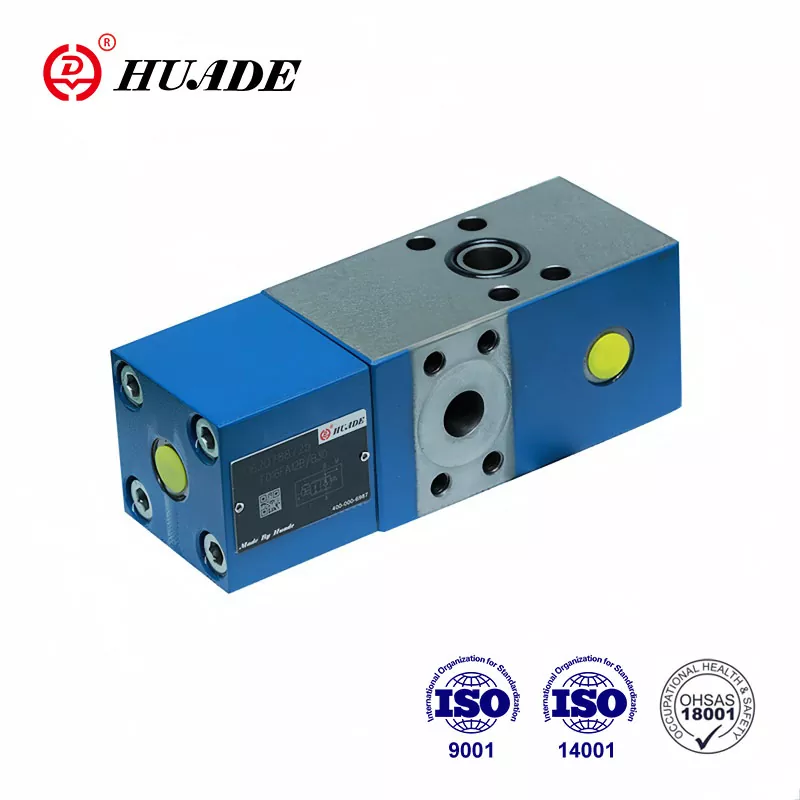

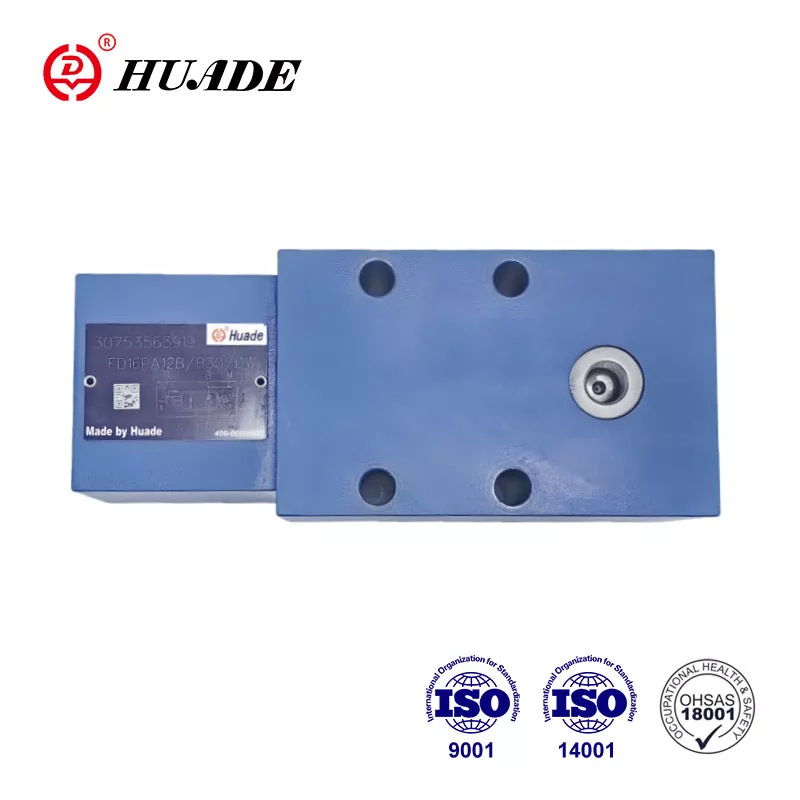

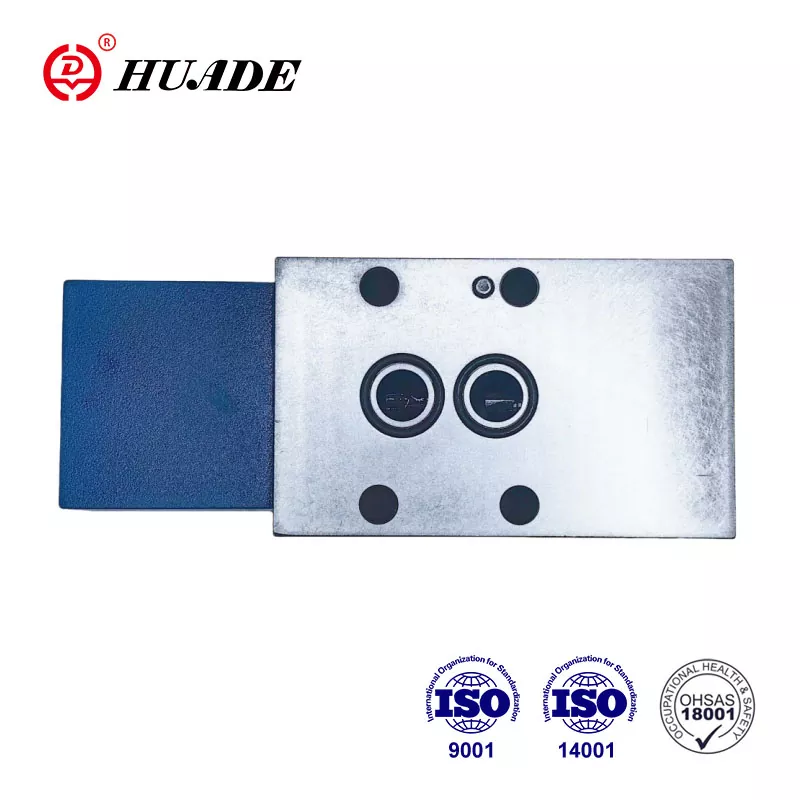

La válvula check-Q-meter Huade® FD 32 se puede utilizar en varios sistemas hidráulicos para controlar el flujo. Son competitivos con productos conocidos de buena calidad y precios más bajos. La cooperación a largo plazo con Rexroth permite que las válvulas de flujo producidas por Huade Hydraulic alcancen el mismo nivel que los productos de Rexroth. Con estos puntos de venta únicos, las válvulas check-Q-meter Huade® ya son populares entre los consumidores chinos.
|
Presión de funcionamiento conexiones A, X (MPa) |
a 31,5 |
|
Presión de funcionamiento. puerto B (MPa) |
a 42 |
|
Presión piloto, conexión X (rango de control de flujo) (MPa) |
mín.2 a 3,5, máx.31,5 |
|
Presión de apertura, A a B (MPa) |
0.2 |
|
Presión de ajuste para la válvula de alivio de presión secundaria (MPa) |
a 40 |
|
Flujo (l/min) |
80 (talla 12) 200 (talla 16) |
|
Relación de área de la preapertura |
área del asiento del obturador/área del carrete piloto=1/20 |
|
Rango de temperatura del fluido a presión (℃) |
-30 a +80 |
|
Rango de viscosidad (mm ²/s) |
10 a 800 |
|
fluido a presión |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
Características:
▶ Patrón de conexiones según DIN 24 340, de D,ISO 5781 y CETOP - RP 121H
▶ Válvula antirretorno pilotada, libre de fugas. El medidor de Q de control controla el flujo de retorno Q2 en relación con el flujo que se dirige hacia el lado opuesto del actuador Q1. Con cilindros, se debe tener en cuenta la relación de área (Q2=Q1φ).
▶ Válvula de derivación, flujo libre en dirección opuesta
▶ Válvula de alivio de presión secundaria incorporada opcional (solo para válvulas con conexiones bridadas).
Solicitud:
Las válvulas Check-Q-meters FD12 se utilizan para influir en las velocidades de los motores y cilindros hidráulicos independientemente de la carga (evita que se salgan). Además, existe una función aislada para evitar roturas de tuberías.
El check-Q-meter se compone básicamente de la carcasa (1), el obturador principal (2), la pieza piloto (3), el carrete piloto (4), el carrete amortiguador (5) y el amortiguador piloto (6).
Estructura de la válvula Check-Q-Meter FD 32
Símbolo de la válvula FD Check-Q-Meter
Ejemplos de circuitos
Nota:
No se pueden utilizar dos check-Q-meters para controlar dos cilindros que se ven obligados mecánicamente a moverse juntos, ya que no se puede garantizar la sincronización y la misma presión en cada cilindro.
Por lo tanto, los cilindros deben estar equipados con dos válvulas de retención operadas por piloto, tipo SL. El medidor de Q de control está instalado en una línea común.
¡En este caso la presión de carga no debe exceder los 20MPa!
