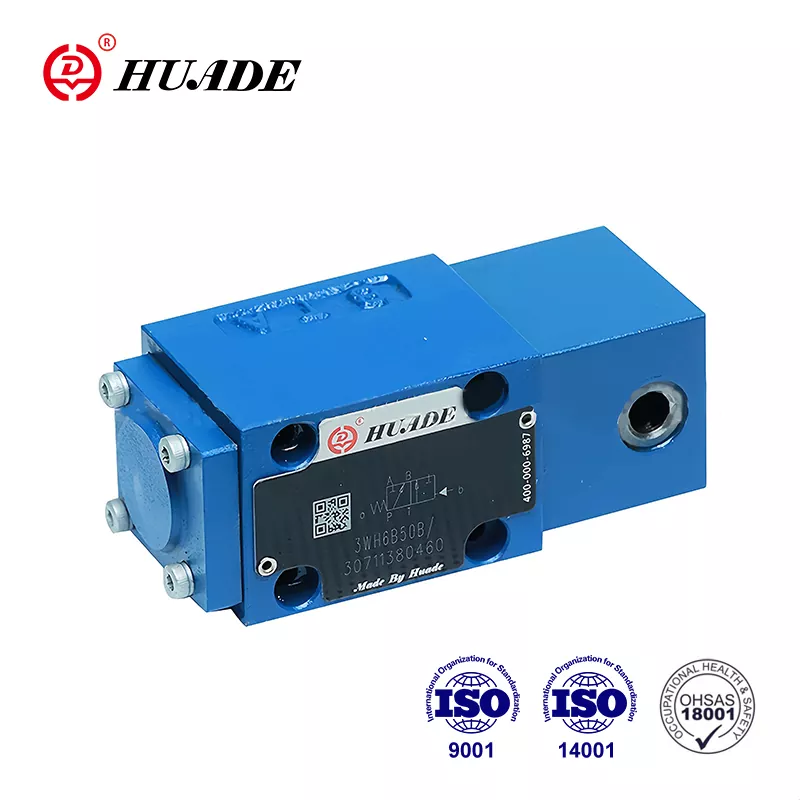

Como fabricante líder en la industria hidráulica de China, Huade Hydraulic ha tenido dos experiencias de cooperación a largo plazo con Rexroth. La válvula de control direccional Huade® tipo WH tiene tecnología más avanzada y es más duradera que productos similares de esta línea. Huade opera más de 750 equipos de producción avanzados importados de todo el mundo para garantizar la alta calidad de los productos hidráulicos. Es más avanzado en tecnología y más duradero que productos similares de esta línea. La fábrica cumple con los estándares internacionales, a saber, ISO9001, ISO14001 y OH SAS18001. La serie de válvulas direccionales producidas por Huade Hydraulic se utilizan ampliamente en sistemas hidráulicos marinos. Huade posee un enorme grupo de clientes en la industria marina.
|
Tamaño |
6 |
10 |
|
|
Presión máxima de funcionamiento |
Puertos A, B, P (MPa) |
a 31,5 |
|
|
Puerto T (MPa) |
a 16 |
||
|
Con los símbolos A y B, el puerto T debe usarse como puerto de fuga. |
|||
|
Flujo máximo (L/min) |
hasta 60 |
hasta 120 |
|
|
Operating to flow |
Símbolo Q6% del área de la sección transversal nominal |
||
|
Símbolo W, 3% del área de la sección transversal nominal |
|||
|
Líquido |
Aceite mineral o éster de fosfato. |
||
|
Rango de temperatura del fluido a presión (℃) |
-20～+80 |
||
|
Rango de viscosidad (mm2/s) |
2,8~500 |
||
|
Peso (kg) |
1 cilindro operativo |
aprox.2 |
aproximadamente 3,5 |
|
2 cilindros operativos |
aprox.2.2 |
aprox.4.5 |
|
|
Presión de trama (MPa) |
mín. |
0,6 a 1> presión del tanque |
0.5 |
|
máximo |
20 |
6 |
|
Características:
▶ Válvula de corredera direccional de accionamiento directo
▶ Válvula de dos posiciones con límite de carrera opcional
▶ Montaje sobre placa
▶ Patrón de montaje según Din 24 340 forma A, ISO 4401 y CETOP - RP 121H
Solicitud:
Las válvulas WH son válvulas de carrete direccionales operadas hidráulicamente. Se utilizan para el control de parada, arranque y dirección de un flujo.
Las válvulas direccionales se componen principalmente de una carcasa (1), uno o dos elementos de mando (2) (cilindro de accionamiento hidráulico o neumático), la corredera de control (3), así como uno o dos resortes de retorno (4).
En reposo, el carrete de control (3) se mantiene en la posición central o inicial mediante los resortes de retorno (3) (excepto la válvula de impulso).
Los elementos de mando empujan la corredera de mando (3) a la posición de conmutación deseada.
Con retén, escriba ..OF/.
Las válvulas direccionales de accionamiento hidráulico o neumático también están disponibles como válvulas de 2 posiciones con retén (5). Cuando se utilizan elementos de mando con enclavamiento, todas las posiciones de conmutación pueden estar bloqueadas.
Sin muelle de retorno, sin tope, tipo..O/.
Cuando se utilizan elementos de mando sin muelle de recuperación y sin enclavamiento, no existe una posición de conmutación definida en reposo.
Diagrama de estructura
Acelerador de cartucho
El uso de un estrangulador de cartucho es entonces necesario cuando durante los procedimientos de conmutación en las condiciones de funcionamiento dadas se producen flujos que exceden los límites de rendimiento de la válvula.
Está enchufado en el canal P de la válvula direccional.
