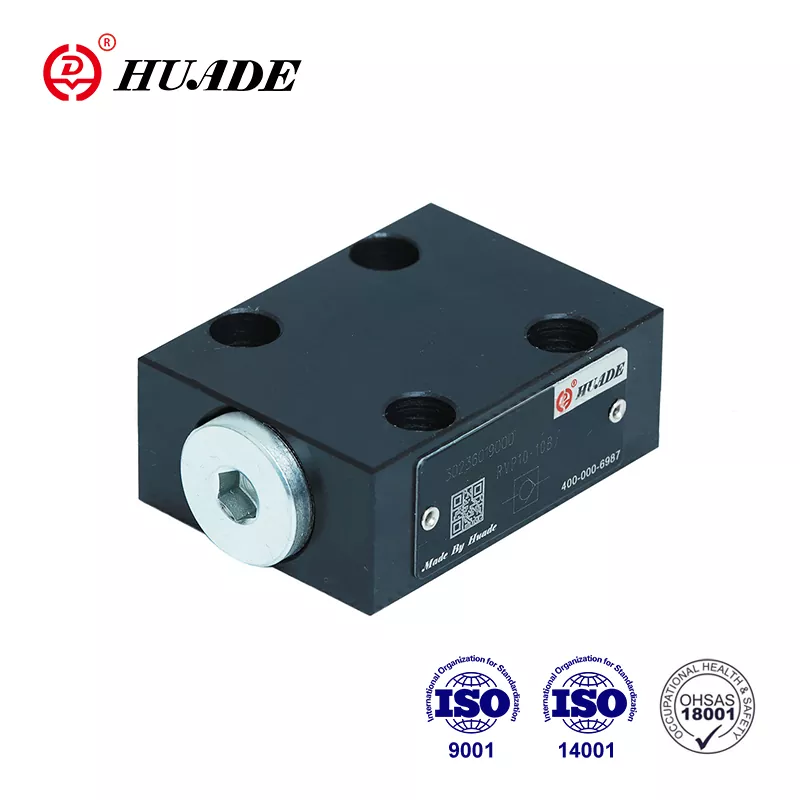

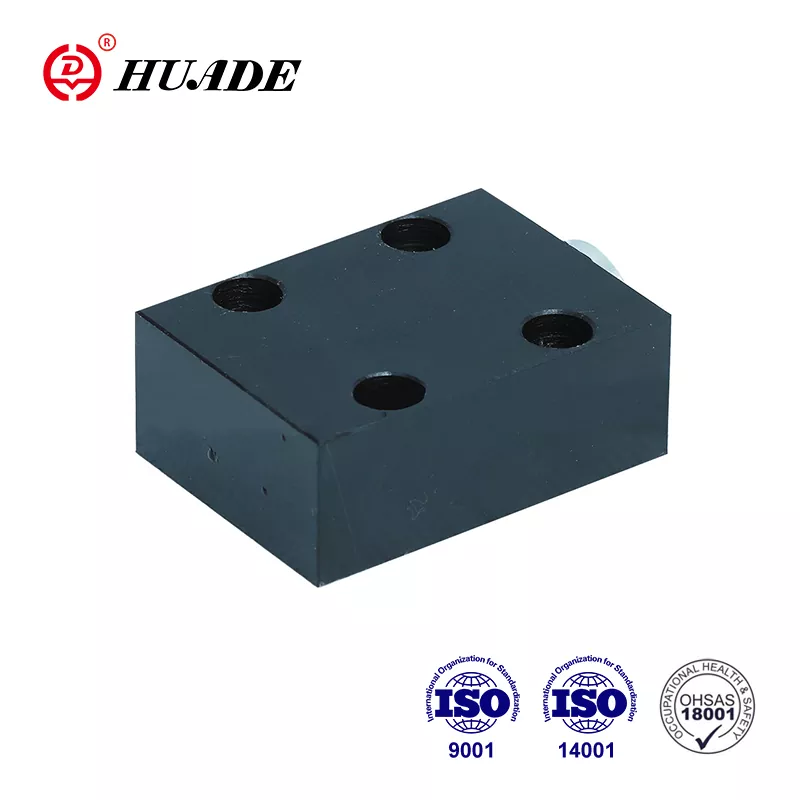

Huade cooperó con Rexroth durante más de 7 años desde 1979. La válvula antirretorno Huade® RVP 30 es una alternativa económica a los productos Rexroth de la misma serie. Está hecho de acero duradero. Huade tiene un buen sistema de inspección para garantizar una alta calidad. Todos los productos se someten a pruebas estrictas antes de salir de fábrica y se empaquetan en cajas de cartón estándar con embalaje impermeable. Dentro del período de garantía de un año, la reparación es gratuita. La fábrica pasó ISO9001, ISO14001 e ISO45001. Las válvulas de retención Huade® se pueden utilizar en la industria militar en China debido a su rendimiento estable y confiable. Es una marca nacional muy conocida en China.
|
Datos técnicos |
|||||||||
|
Tamaño |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presión de funcionamiento, máx. (MPa) |
31.5 |
||||||||
|
Presión de apertura (MPa) |
0.05 |
||||||||
|
Flujo de presión |
aceites minerales o éster de fosfato |
||||||||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
||||||||
|
Rango de viscosidad (mm2/s) |
2,8~500 |
||||||||
|
Posición de fijación |
opcional |
||||||||
Características:
▶ Subplate connection
▶ Cierre sin fugas en una dirección
Solicitud:
La válvula antirretorno RVP 30 se utiliza principalmente en la salida de la bomba como válvula de contrapresión y válvula de derivación.
La válvula antirretorno del tipo RVP 30 tiene la función de cerrar preferentemente una fuga de flujo en una dirección y permitir un flujo libre en la dirección opuesta. Básicamente se compone de la carcasa (1), el asiento (2), el resorte de compresión (3) y el asiento del resorte (4). La carrera del obturador (2), guiado por su diámetro exterior, está limitada por un tope mecánico. El resorte de compresión incorporado (3) apoya el movimiento de cierre. Además, el resorte de compresión (3) mantiene el obturador (2) en la posición cerrada incluso cuando no hay flujo a través de la válvula.
Símbolo
Diagrama de estructura
①Carcasa ②Poppet ③Resorte ④Asiento de resorte
1. El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3. Productos sin subplaca al salir de fábrica, si los necesita, haga un pedido especial.
4. Valve fixing screws must be high intensity level (class 10.9). Please select and use them according to the parameter listed in the sample book.
5. Se requiere que la rugosidad de la superficie unida a la válvula sea 0,8.
6. Se requiere un acabado superficial de 0,01/100 mm.
