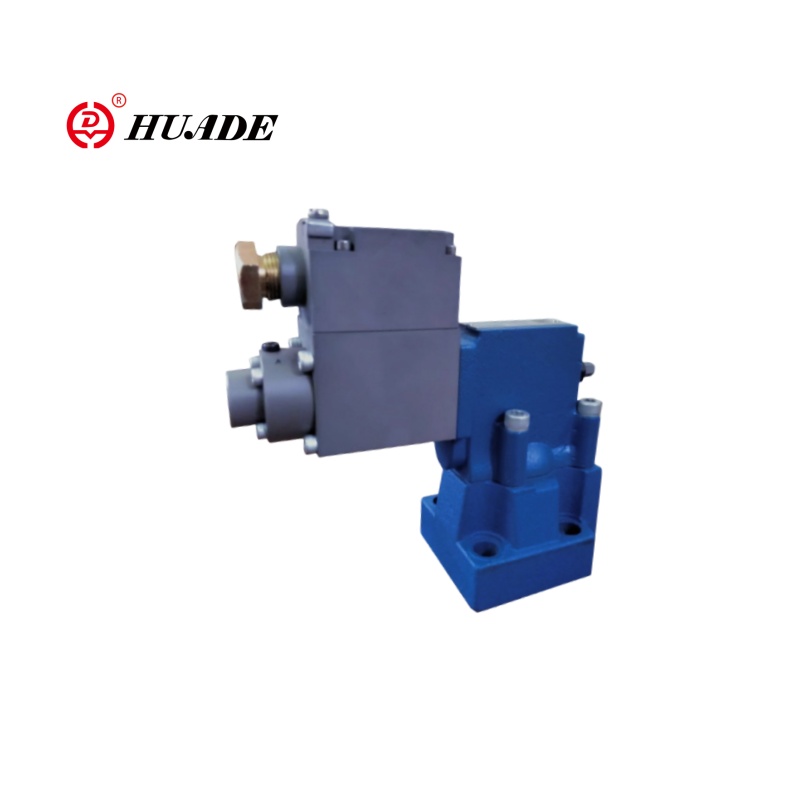

Válvula de alivio de presión a prueba de explosión DBE

La serie DBE de la válvula de alivio a prueba de explosión es una válvula de regulación de presión controlada eléctricamente diseñada para ambientes inflamables y explosivos, con una regulación de presión proporcional precisa y características seguras a prueba de explosión. La válvula de alivio proporcional DBE tiene una función de alivio de emergencia mecánica incorporada, cambia automáticamente a una presión segura cuando la energía está apagada. Y el recubrimiento resistente al desgaste en el núcleo de la válvula puede extender la vida útil.

Parámetro del producto de la válvula de alivio de presión a prueba de explosión DBE

Característica del producto y aplicación de la válvula de alivio de presión a prueba de explosión DBE

Características:

-Sub-plato de montaje:

- Patrón de portada a DIN 24 340 Form e e ISO 6264

- Para la instalación en colectores

- 4 clasificaciones de presión

- Máx. Limitación de presión, opcional

- Tipo de amplificador VT-2000 (debe ordenarse por separado)

Solicitud:

La válvula de alivio de presión a prueba de explosión DBE se puede utilizar para prevenir la explosión de la plataforma de perforación (BOP), herramientas de agujeros, estaciones de compresión de gas natural, soportes hidráulicos mineros, máquinas de escudo, equipos de extracción de gas, equipos de perforación de aguas profundas y maquinaria de cubierta a prueba de explosiones.

Ejemplo:

PLC a prueba de explosión → Amplificador proporcional a prueba de explosión → Válvula DBE → Actuador hidráulico

                                         ↑

                  Sensor de presión a prueba de explosión (retroalimentación)

Función y configuración de la válvula de alivio de presión a prueba de explosión DBE

La válvula de alivio de presión a prueba de explosión DBE es la válvula de alivio de presión operada por piloto. Se utiliza para establecer continuamente la presión en los sistemas hidráulicos por señal eléctrica.

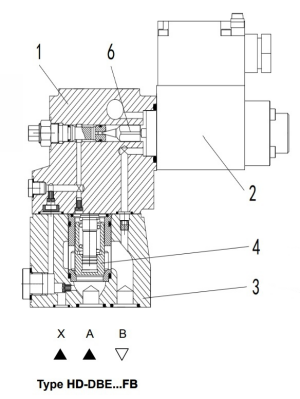

Básicamente, estas válvulas consisten en una válvula piloto (1) con solenoide proporcional (2) y la válvula principal (3) con inserto de carrete principal (4).

Tipo HD-DBE ... FB

El límite de presión está en relación con el valor de corriente eléctrica y establecido por el solenoide proporcional (2). La presión del sistema se aplica al carrete principal (4). Al mismo tiempo, la presión se aplica al lado cargado de resorte del carrete principal (4) y el Poppet piloto (6) a través del orificio (5) en la válvula piloto (1). Si la fuerza hidráulica excede la fuerza solenoide, se abre el Poppet piloto (6). El fluido piloto puede fluir de regreso al tanque y la caída de presión causada por los orificios efectos del carrete principal (4). Luego, el carrete principal (4) abre el canal de la bomba al tanque.

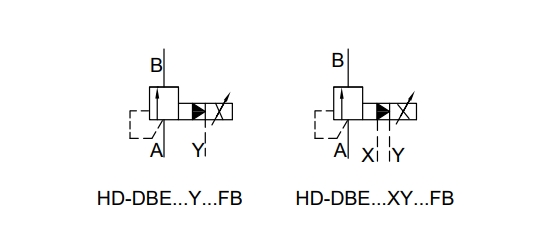

Símbolo de Válvula de alivio de presión a prueba de explosión DBE
