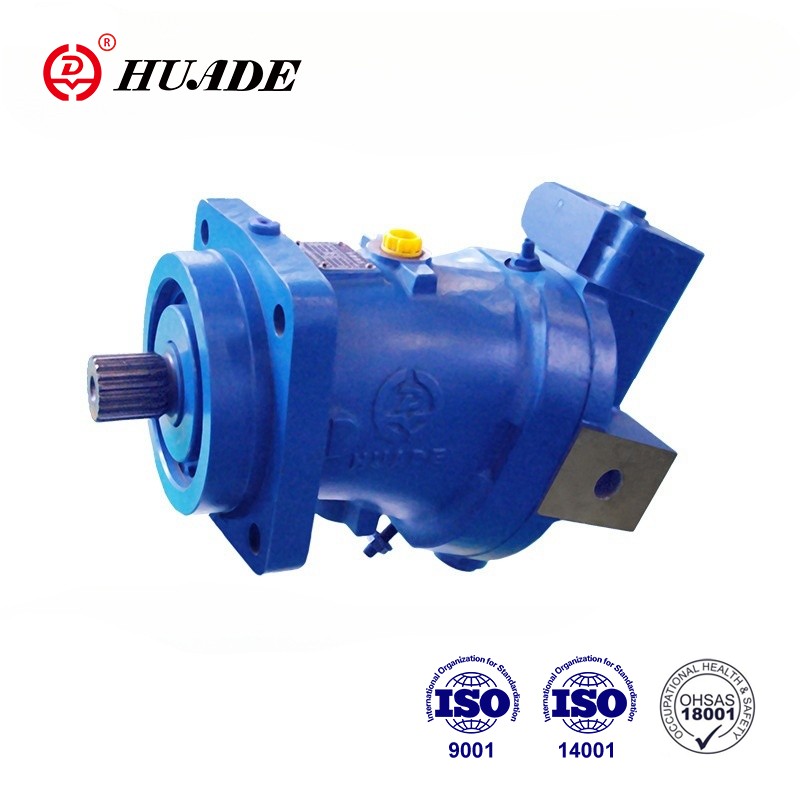

Motor variable de pistones axiales A6V

El motor de desplazamiento variable A6V fue diseñado especialmente para transmisiones hidrostáticas con controles secundarios. Se instala un conjunto de control completo para un rango de giro máximo de Vmax/Vmin=3,47. El motor A6V de Huade se utiliza ampliamente en sistemas hidráulicos de mecanismos de dirección marinos, sistemas hidráulicos de grúas giratorias y sistemas hidráulicos de hélices de paso ajustable.

Parámetro del producto del motor variable de pistón axial A6V

Datos técnicos

▶Rango de presión de funcionamiento

Presión en el puerto A o B:

Presión nominal P_n=31,5MPa

Presión máxima P_máximo=35MPa

La suma de las presiones en los puertos A y B no debe exceder los 63 MPa.

(Presión individual en cualquier puerto máx. 35MP)

▶Presión de aceite de fuga:

Presión de fuga de aceite máxima permitida (en el puerto T):

P_abdominales= 0,2 megapíxeles

▶Rango de temperatura del fluido:

t_mín.=-25 ℃

t_máximo= +80℃

▶Rango de viscosidad:

V_mín.= 10 mm²/s

V_máximo=(por períodos cortos)1000mm²/s

▶ Viscosidad de funcionamiento óptima:

V_optar= 16-36 mm²/s

▶Recomendación de fluidos

Funcionamiento recomendado

Temperatura de grado de viscosidad según el rango DIN51519 ISO (VG)

Característica del producto y aplicación del motor variable de pistón axial A6V

Características:

▶ Amplio rango de control con transmisiones hidrostáticas.

▶Regulación de control secundario con varios dispositivos de control

▶ Mayor rendimiento máximo. velocidades a reduce el ángulo de giro

▶Ahorro de costes gracias a la posibilidad de utilizar bombas más pequeñas

▶Evita las transmisiones por engranajes con relación de varias velocidades.

▶Alta densidad de potencia.

▶Posición de montaje opcional

▶Alta eficiencia.

▶Excelentes características de arranque.

▶Baja inercia.

Solicitud:

El motor variable de pistones axiales A6V está diseñado para circuitos abiertos y cerrados.
