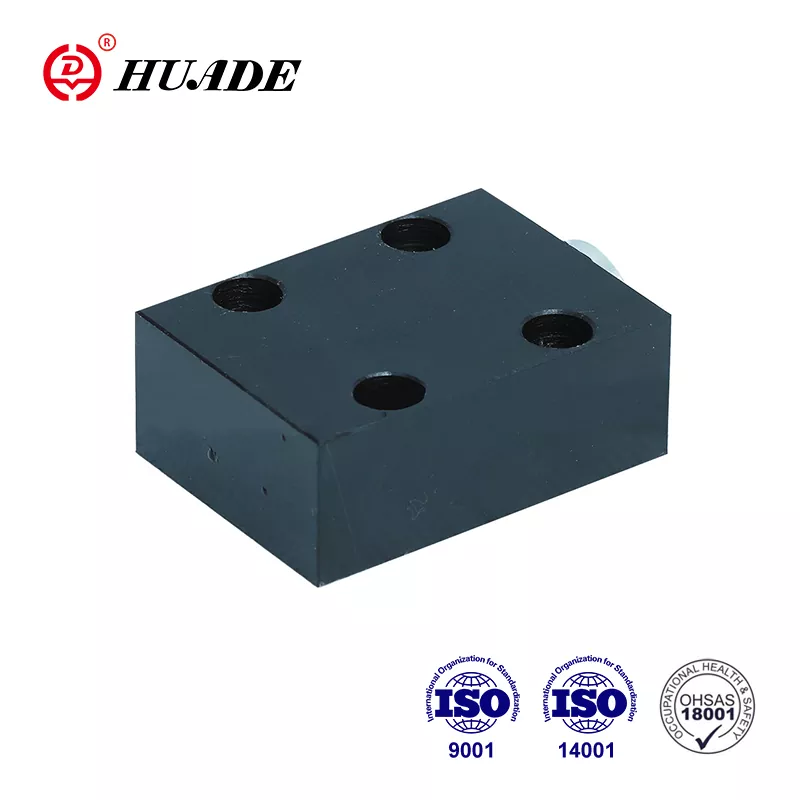

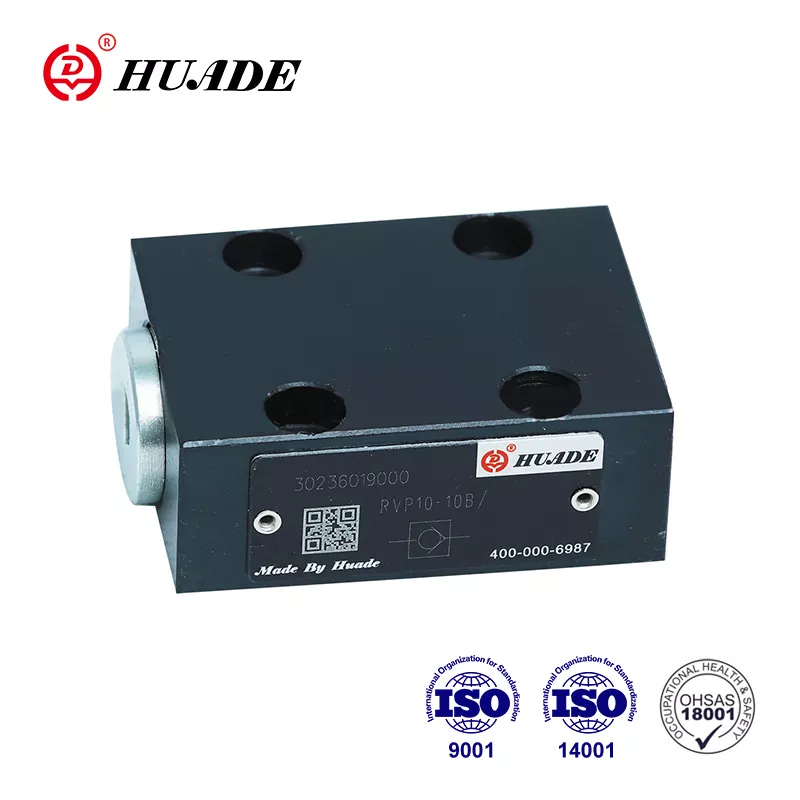

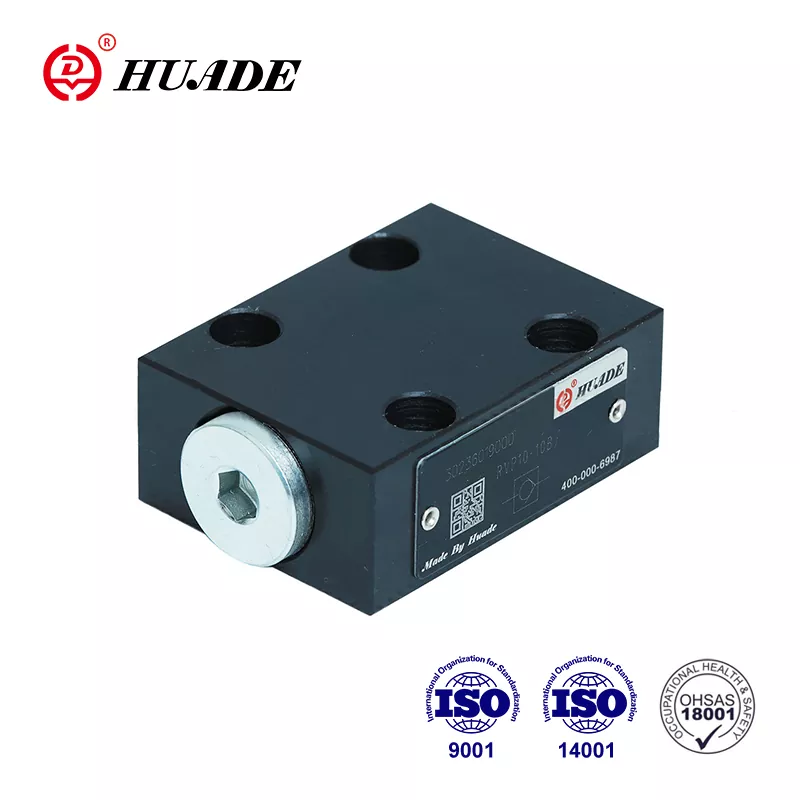

Como fabricante líder de China de tecnología de control y transmisión hidráulica, Huade coopera con Rexroth durante más de 7 años desde 1979. La válvula de retención Huade® RVP 16 puede reemplazar completamente la RVP 16 de Rexroth. Los productos de Huade cumplen con los estándares internacionales, a saber, ISO9001,ISO14001 y OH SAS18001. La fábrica cuenta con un buen sistema de inspección para garantizar una excelente calidad de todos los productos antes de salir de fábrica. La válvula de retención Huade® RVP 16 puede usarse ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramienta, protección ambiental, construcción naval, aeroespacial, tránsito ferroviario, petróleo y petroquímico, industria militar y otros campos. Esta es una marca nacional muy conocida en China.
|
Datos técnicos |
|||||||||
|
Tamaño |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presión de funcionamiento, máx. (MPa) |
31.5 |
||||||||
|
Presión de apertura (MPa) |
0.05 |
||||||||
|
fluido a presión |
aceites minerales o éster de fosfato |
||||||||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
||||||||
|
Rango de viscosidad (mm2/s) |
2,8~500 |
||||||||
|
Posición de fijación |
opcional |
||||||||
|
Peso (kilogramos) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Características:
▶ Conexión de subplaca
▶ Cierre sin fugas en una dirección
Solicitud:
La válvula antirretorno RVP 16 se utiliza principalmente en la salida de la bomba como válvula de contrapresión y válvula de derivación.
Es una estructura de válvula de asiento con pequeña pérdida de presión. El diagrama de símbolos y estructura se ilustra a continuación. Esta válvula de retención RVP 16 tiene la tarea de cerrar preferiblemente una fuga de flujo libre en una dirección y permitir el flujo libre en la dirección opuesta. Básicamente se compone de la carcasa (1), el obturador (2), el resorte de compresión (3) y asiento de resorte(4). La carrera del obturador (2), guiado por su diámetro exterior, está limitada por un tope mecánico. El resorte de compresión incorporado (3) apoya el movimiento de cierre. Además, el resorte de compresión (3) mantiene el obturador (2) en la posición cerrada incluso cuando no hay flujo a través de la válvula.
Símbolo
Diagrama de estructura
①Carcasa ②Poppet ③Resorte ④Asiento de resorte
1. El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3. Productos sin subplaca al salir de fábrica, si los necesita, pídalos especialmente.
4. Los tornillos de fijación de la válvula deben ser de nivel de alta intensidad (clase 10.9). Selecciónelos y utilícelos de acuerdo con el parámetro que figura en el libro de muestra.
5. Se requiere que la rugosidad de la superficie unida a la válvula sea 0,8.
6. Se requiere un acabado superficial de la pieza coincidente de 0,01/100 mm.
