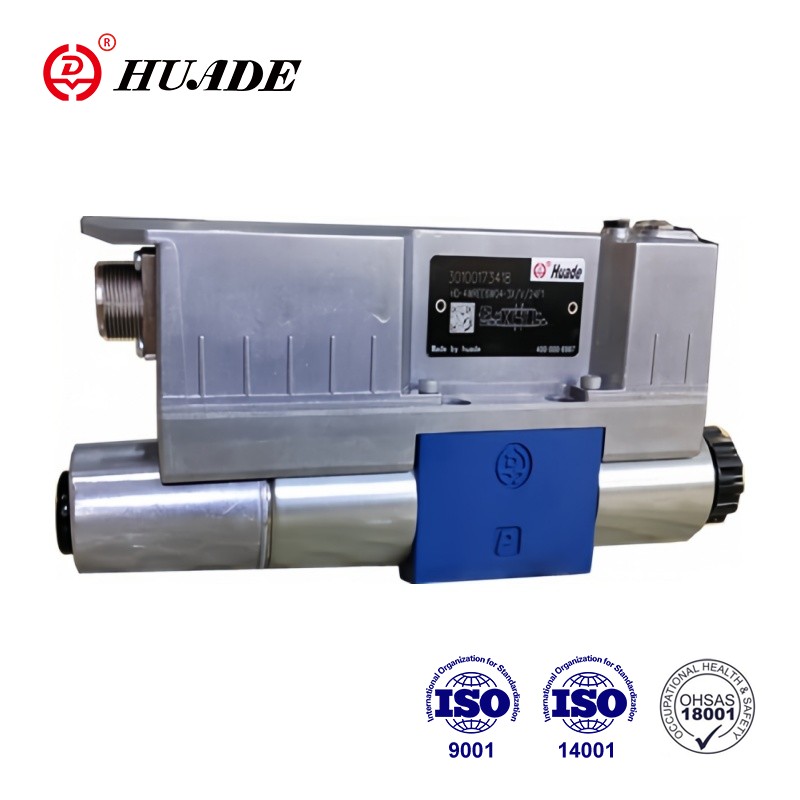

La válvula tipo 4WREE6-3X es una válvula direccional proporcional de accionamiento directo con retroalimentación eléctrica de posición y electrónica integrada (OBE). Las válvulas proporcionales tipo 4WREE6-3X han pasado la certificación CE. La presión máxima de funcionamiento es de hasta 350 bar. Es uno de los productos líderes de Huade Hydraulic. Esta válvula 4WREE6-3X tiene un rendimiento estable y un precio relativamente económico.
| General | ||
| Peso | ▶ Válvula con dos solenoides (kg) | 2.6 |
| ▶ Válvula con un solenoide (kg) | 2.1 | |
| Posición de instalación | cualquiera, preferiblemente horizontal | |
| Rango de temperatura ambiente (℃) | -20 … +60 | |
| Rango de temperatura de almacenamiento con protección UV (℃) | +5 … +40 | |
| Temperatura de transporte (℃) | –30 … +80 | |
| Tiempo máximo de almacenamiento (Años) | 1 | |
| Sus ensayos según DIN EN 60068-2-6 | 10 ... 2000 Hz / máximo 10 g / 10 ciclos / 3 ejes | |
| Prueba de ruido según DIN EN 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g pico / 30 min. / 3 ejes | |
| Choque de transporte según DIN EN 60068-2-27 | 15 g / 11 ms / 3 choques / 3 ejes | |
| Choque según DIN EN 60068-2-27 | 15 g / 11 ms / 1000 choques / 3 ejes | |
| Humedad relativa máxima (sin condensación) % | 95 | |
| Temperatura máxima de la superficie del solenoide (℃) | 150 (operación individual) | |
| Valor MTTFd según EN ISO 13849 (Años) | 150 | |
| Conformidad | ▶ CE según la directiva EMC 2014/30/UE, probado según EN 61000-6-2 y EN 61000-6-3 ▶ Directiva RoHS 2015/65/UE ▶ Ordenanza REACH (CE) no. 1907/2006 | |
| Compatibilidad medioambiental | ▶ Clima | Auditoría ambiental según EN 60068-2 |
| hidráulico | ||
| Presión máxima de funcionamiento | ▶ Puerto A, B, P barra | 350 |
| ▶ Barra T del puerto | 210 | |
| Flujo máximo (recomendado) (L/min) | 80 | |
| Caudal nominal (∆p = 10 bar) (L/min) | 4; 8; 16; 32 | |
| fluido hidraulico | ver tabla página 15 | |
| Rango de temperatura del fluido hidráulico (℃) | ▶ admisible | –20 … +70 |
| ▶ recomendado | –40 … +50 | |
| Viscosity range (mm2/s) | ▶ ℃ admisible | 20… 380 |
| ▶ recomendado | 30… 46 | |
| Grado de contaminación máximo admisible del fluido hidráulico, clase de limpieza según ISO 4406 (c) | clase 20/18/15 | |
| fluido hidraulico | Clasificación | Materiales de sellado adecuados | Estándares | |
| Aceites minerales | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Biodegradable | ▶ Insoluble en agua | hetg | FKM | ISO 15380 |
| CANCIÓN | FKM | |||
| ▶ Soluble en agua | HEPG | FKM | ISO 15380 | |
| Resistente al fuego | ▶ Sin agua | HFDU (base de glicol) | FKM | ISO 12922 |
| HFDU (base éster) | FKM | |||
| HFDR | FKM | |||
| ▶ Que contiene agua | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Unión: Carbide HP5046) | NBR | ISO 12922 | |
Características:
▶Versión 4/2 o 4/3 vías
▶Para montaje sobre placa
▶Patrón de conexiones según ISO 4401-03-02-0-05
▶Control de la dirección y el tamaño del flujo
▶Accionamiento mediante solenoides proporcionales con rosca central
▶Carrete de control centrado en resorte
▶Electrónica de control integrada (OBE) con entrada de tensión o corriente ("A1" y/o "F1")
Configuración
La válvula se compone básicamente de:
▷Carcasa (1) con superficie de conexión
▷Correte de control (2) con resortes de compresión (3 y 4) y placa de resorte (5 y 6)
▷Solenoides (7 y 8) con rosca central
▷Transductor de posición (9)
▷Electrónica integrada (13)
▷Ajuste eléctrico del punto cero (12) accesible a través del tapón de goma
Función:
▷Con solenoides desactivados (7 y 8), posición central del carrete de control (2) mediante resortes de compresión (3 y 4) entre las placas de resorte (5 y 6).
▷Manejo directo de la corredera de control (2) mediante el control de un solenoide proporcional, p. solenoide "b" (8)
-Desplazamiento del carrete de control (2) hacia la izquierda proporcional a la señal eléctrica de entrada
-Abre la conexión de P a A y de B a T mediante secciones tipo orificio con característica de flujo progresivo.
En la condición desenergizada, el carrete de control (2) se mantiene en una posición central mecánica mediante los resortes de retorno de los solenoides. ¡En caso de símbolo de corredera de mando "V", esta posición no corresponde a la posición central hidráulica! Cuando el circuito de control de la válvula eléctrica está cerrado, el carrete de control se coloca en la posición central hidráulica.
Válvula con 2 posiciones de corredera (versión "4WREE...A...")
La función de esta versión de válvula corresponde básicamente a la de la válvula con tres posiciones de corredera. Sin embargo, las 2 válvulas de posición de corredera sólo están equipadas con el solenoide "a"(7). En lugar del segundo solenoide proporcional se encuentra un tornillo de cierre (10).
Elemento de compensación de presión en el OBE "-967".
Para evitar la formación de condensación en la carcasa de la electrónica integrada (OBE) se puede utilizar una membrana protectora de la electrónica (11).
Recomendado para uso fuera de condiciones estándar de la industria con alta humedad del aire ambiente y cambios cíclicos significativos de temperatura (por ejemplo, al aire libre).
Símbolo de válvula direccional proporcional 4WREE-3X
