Compensador de presión medidor ZDC

El principio de funcionamiento de la válvula ZDC se basa en el mecanismo de aceleración y compensación de presión. El compensador de presión de medidor ZDC generalmente se usa junto con una válvula direccional proporcional WRZ para ajustar el flujo controlando la abertura del puerto del acelerador, mientras usa el compensador de presión para mantener la diferencia de presión antes y después del puerto del acelerador constante, logrando la compensación de carga. Esto hace que la velocidad del actuador no se vea afectada por los cambios de carga, mejorando la estabilidad y la precisión de control del sistema.

Parámetro del producto del compensador de presión del medidor ZDC

Característica del producto y aplicación del compensador de presión del medidor ZDC

Características:

▶ Compensación de carga en el puerto P a A o P a B a través de una válvula de transporte incorporada

▶ Versión de 2 vías "P '

▶ Versión de 3 vías "P T" (NS10-25)

▶ Control de flujo Al trabajar junto con una válvula direccional proporcional

Solicitud:

El compensador de presión del medidor ZDC se usa ampliamente en maquinaria metalúrgica, maquinaria metalúrgica, maquinaria metalúrgica.

Función y sección del compensador de presión del medidor ZDC

Las válvulas ZDC del compensador de presión medidor son compensadores de presión medidor operados directamente del diseño de 2 o 3 vías.

Se utilizan para la compensación de carga como compensador de presión medidor en el canal P.

Estas válvulas consisten básicamente en la carcasa (1), el carrete de control (2), el resorte de compresión (3) con arandela de resorte (4) y la cubierta (5) con válvula de transporte integrada (6).

El resorte de compresión (3) sostiene el carrete de control (2) en la posición abierta de P1 a P, cuando el diferencial de presión P1 a A1 o P1 a B1 es inferior a 1.0 MPa.

Si el diferencial de presión excede 1.O MPA, entonces el carrete de control (2) se mueve hacia la izquierda hasta que se restaura el diferencial de presión.

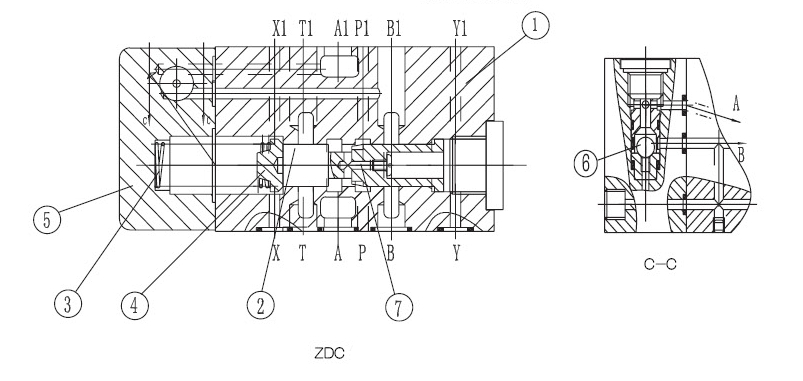

Estructura de Compensador de presión medidor ZDC

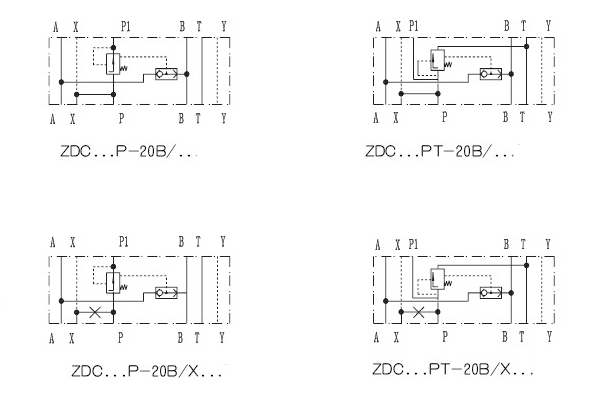

Símbolos del compensador de presión del medidor ZDC
