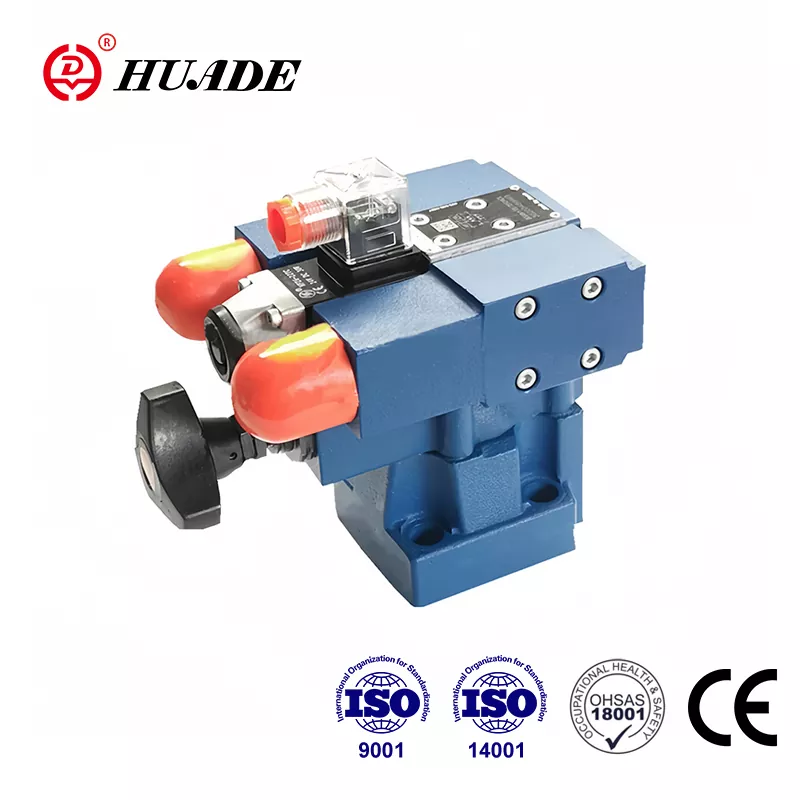

Válvula de alivio de presión DB3U

Huade Hydraulic presta más atención a la practicidad de sus productos. La válvula de alivio de presión DB3U es competitiva con productos bien conocidos con buena calidad y menor precio. Huade Hydraulic ha introducido tecnología de vanguardia de Rexroth debido a dos cooperación a largo plazo con Rexroth. Como marca líder en la industria hidráulica de China, las válvulas de alivio de presión Huade® ganan el reconocimiento de mercado amplio y la confianza del usuario. Todas las ramas de la empresa han aprobado ISO9001, ISO14001 y OH SAS18001. Los productos principales de Huade® han recibido el certificado CCS (China Classifation Society) y ampliamente utilizado en la industria marina.

Parámetro del producto de la válvula de alivio de presión DB3U

Característica del producto y aplicación de la válvula de alivio de presión DB3U

Características:

▶ Montaje de subplatos

▶ Conexión roscada

▶ Instalación en colectores

▶ 3 elementos de ajuste:

. Perilla giratoria

. Atornillar con hexágono interno y tapa protectora

. Perilla rotativa con escala

▶ Control operado por el solenoide a través de la válvula direccional montada

Solicitud:

La válvula de alivio de presión DB3U se usa para la limitación de la presión de funcionamiento.

Sección y símbolos de la válvula de alivio de presión DB3U

Los tipos de válvulas de presión DB3U son válvulas de alivio de presión piloto. Se pueden cambiar a diferentes (2 o 3 etapa de presión) por solenoides accionados.

Las válvulas de alivio de presión consisten principalmente en la válvula principal. 4/3,4/1 válvula de control direccional (escribe We5 ...) y tres válvulas piloto.

En la condición desenergizada, la presión en el puerto A se establece mediante la válvula piloto (7).

La presión presente en el puerto A actúa en el carrete principal (1). Al mismo tiempo, se aplica presión a través de las líneas de control (12) y (4), que están equipadas con orificios (2) y (3), en el lado cargado de resorte del carrete principal (1) y en el Poppet (6) en la válvula de control piloto (7). Si la presión en el puerto A excede el valor establecido en el resorte (8), el poppet

(6) se abre contra la primavera (8).

La señal para esto viene internamente a través de las líneas de control (12) y (4) desde el puerto A. El fluido de presión en el lado cargado de resorte del carrete principal (1) ahora fluye a través de la línea de control (3), Poppet (6) en la cámara de resorte (9). En el tipo DB3U ... 30/..., fluye internamente a través de la línea de control (10) al tanque, o en el tipo DB3U..30/.. Y .., externamente a través del puerto Y. Debido a los orificios (2) y (3) se produce una caída de presión en el carrete principal (1), la conexión desde el puerto A al puerto B está abierta. Ahora el fluido de presión fluye desde el puerto A al puerto B mientras se mantiene la presión de funcionamiento de la válvula.

Cuando el solenoide "A" se energiza: la presión en el puerto A está establecida por la válvula piloto II.

Cuando se energiza el solenoide "B": la presión en el puerto A está establecida por la válvula piloto I.

La presión de ajuste de la válvula piloto (7) debe ser mayor que la presión de ajuste del piloto I y II.

Escriba DB2U

Las válvulas de presión de tipo DB2U consisten principalmente en una válvula de control direccional (tipo WE5 ...) y tres válvulas piloto, la función de esta válvula es básicamente la misma que la válvula tipo DB3U.

Estructura de la válvula de alivio de presión DB3U

Símbolo
