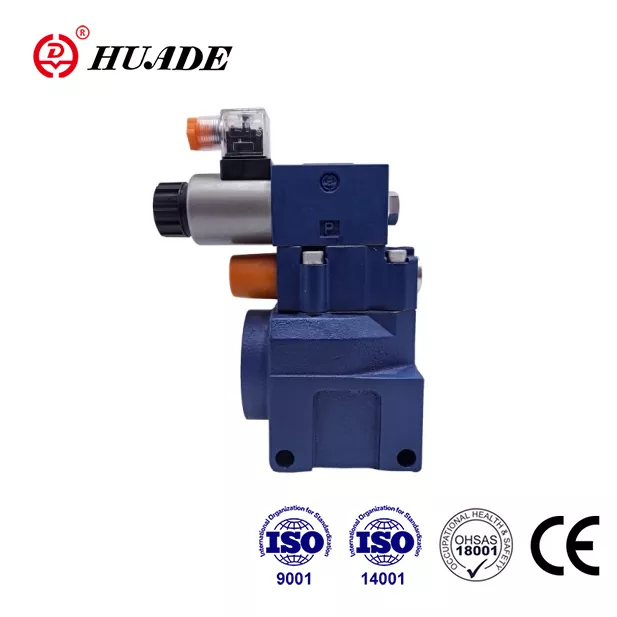

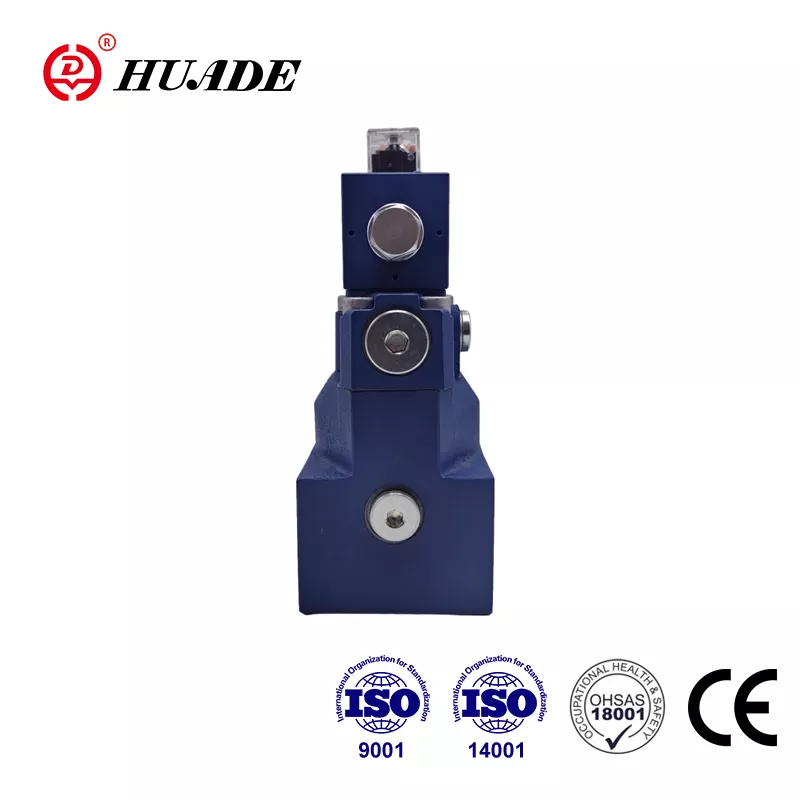

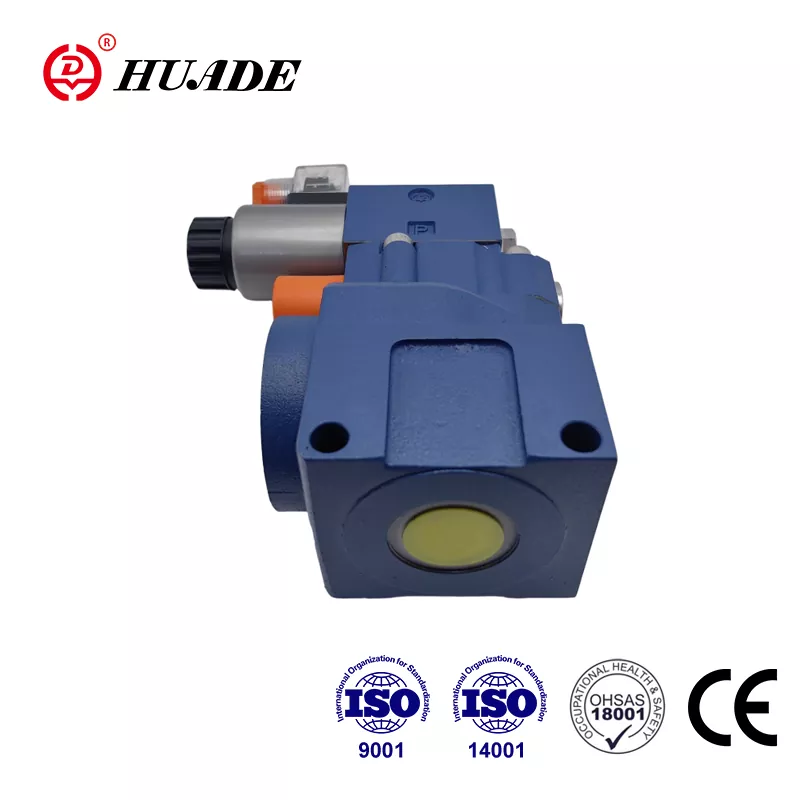

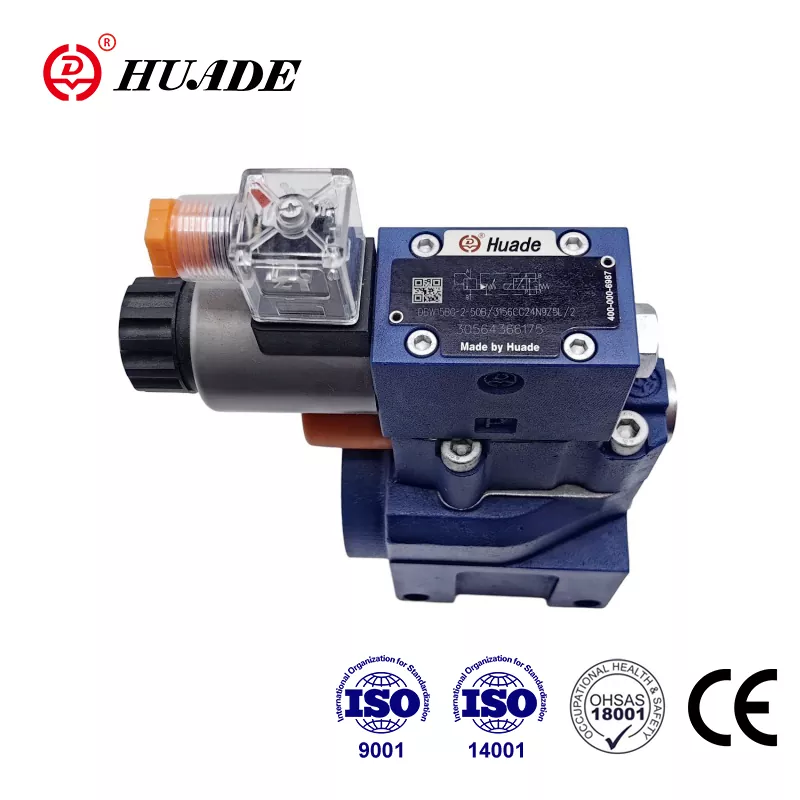

Válvula de alivio de presión DBW 20

Huade Hydraulic a menudo proporciona válvulas hidráulicas con una calidad similar a las marcas de primera línea, pero a precios más asequibles. La válvula de alivio de presión DBW 20 puede coincidir con Rexroth en términos de rendimiento y parámetros. La razón es que Huade Hydraulic ha introducido tecnología de vanguardia de Rexroth debido a dos cooperación a largo plazo con Rexroth. Como fabricante con considerable fuerza en el campo de la transmisión y control hidráulico, Huade Hydraulic presta más atención a la practicidad de sus válvulas de presión y es favorecida por el mercado. Todas las ramas de la empresa han aprobado ISO9001, ISO14001 y OH SAS18001. Huade® es una famosa marca nacional China debido a la calidad confiable y el rendimiento estable de sus productos.

Parámetro del producto de la válvula de alivio de presión DBW 20

Característica del producto y aplicación de la válvula de alivio de presión DBW 20

Características:

▶ Montaje de subplatos

▶ Patrón de portada a DIN 24 340, Form E, ISO 6264 y Cetop - RP 121H

▶ Conexión de tubería

▶ Insertar conexión

▶ Tres elementos de ajuste:

. Perilla giratoria

. Maleficio. Tornillo de cabeza con tapa protectora

. Perilla rotativa cerrable con escala

▶ Descarga del solenoide operado a través de la válvula de carrete direccional incorporada

Solicitud:

La función principal de las válvulas de alivio de presión DBW 20 es limitar y accionar el solenoide la descarga de la presión de control.

Sección y símbolos de la válvula de alivio de presión DBW 20

General

Las válvulas de alivio de presión operadas por piloto DBW consisten principalmente en la válvula principal (1) con el ensamblaje principal del carrete (3) y la válvula operada piloto (2) con el elemento de ajuste de presión.

Válvula de alivio de presión Tipo DB

La presión presente en el puerto A actúa en el carrete principal (3). Al mismo tiempo, se aplica presión a través de las líneas de control (6) y (7), que están equipadas con orificios (4) y (5), en el lado cargado de resorte del carrete principal (3) y en la bola (8) en la válvula de control piloto (2). Si la presión en el puerto A excede la válvula establecida en el resorte (9), la pelota (8) abre contra el resorte (9).

La señal para esto viene internamente a través de las líneas de control (10) y (6) desde el puerto A. El fluido de presión en el lado cargado de resorte del carrete principal (3) ahora fluye a través de la línea de control (7), orificio de orificio (11) y bola (8) en la cámara de resorte (12). Debido a los orificios (4) y (5) se produce una caída de presión en el carrete principal (3), la conexión del puerto A al puerto B está abierta. Ahora el fluido de presión fluye desde el puerto A al puerto B mientras mantiene la presión de funcionamiento establecida.

La válvula de alivio de presión puede descargarse o cambiar a una presión diferente (segunda etapa de presión) a través del puerto "x" (15).

Válvula de alivio de presión tipo DBW

La función de esta válvula es básicamente la misma que el tipo de válvula DB

Sin embargo, la descarga en el carrete principal (3) se logra actuando la válvula direccional incorporada (16).

Estructura de DBW ... 50B

Símbolo de DBW ... 50B

Aviso

1. El fluido debe ser filtrado. La finura mínima del filtro es de 20 ㎛.

2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.

3. Productos sin subplatos al salir de la fábrica, si los necesita, por favor ordene especialmente.

4. Los tornillos de fijación de válvulas deben ser de alto nivel de intensidad (clase 10.9). Seleccione y use, de acuerdo con el parámetro enumerado en el libro de muestras.

5. La rugosidad de la superficie unida con la válvula es requerida La rugosidad de la superficie es 0.8.

6. El acabado superficial de la pieza de apareamiento se requiere a 0.01/100 mm.
