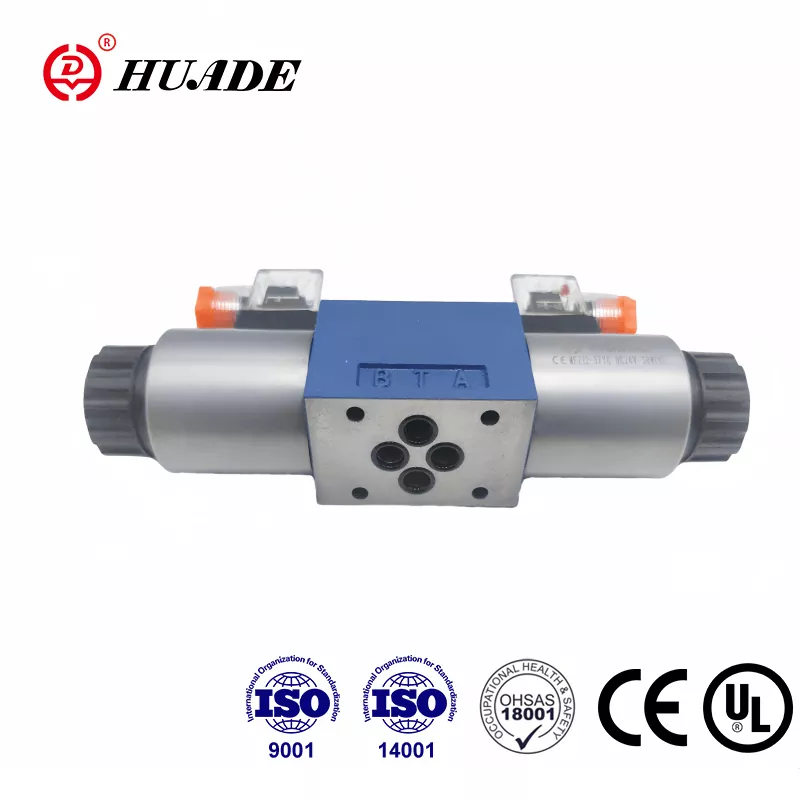

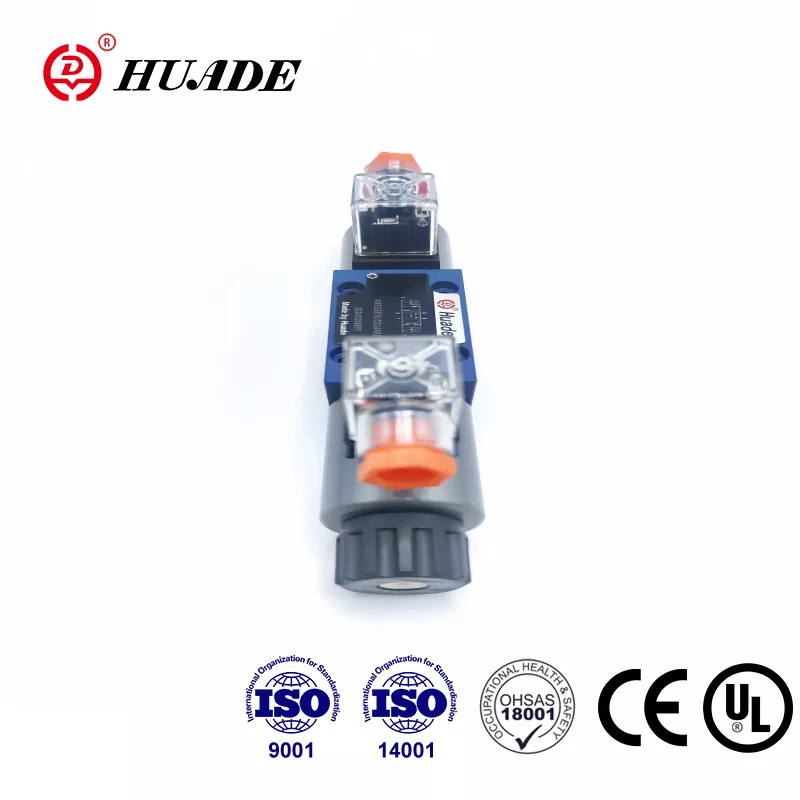

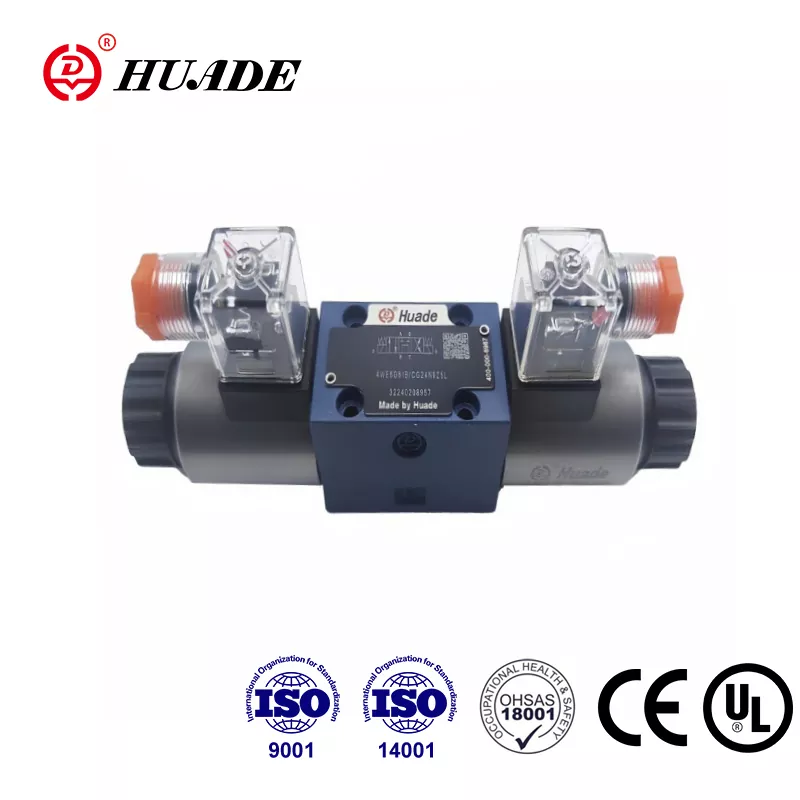

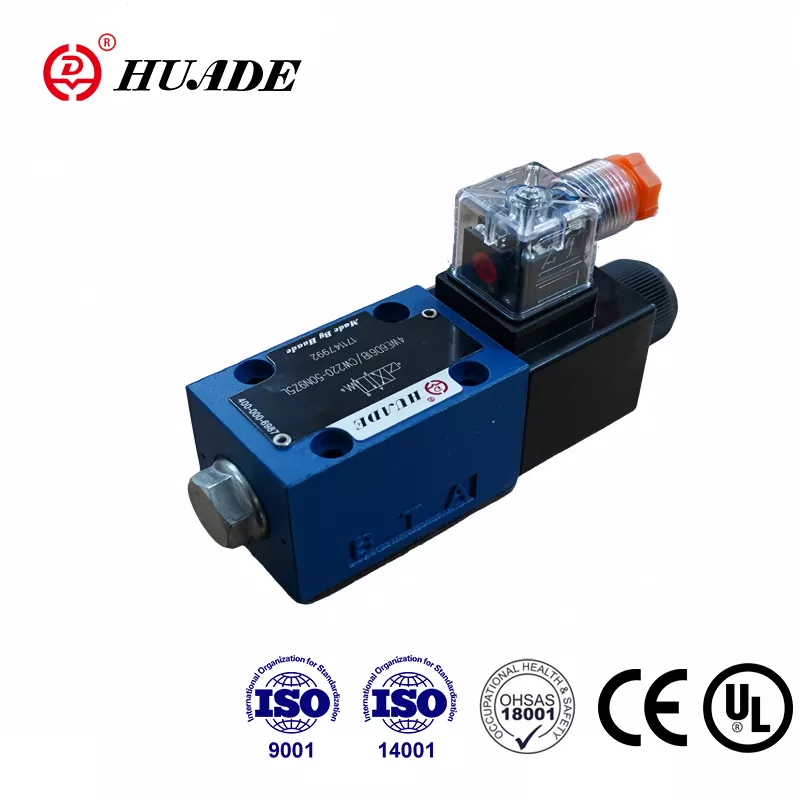

Válvula de control direccional 4We 6 E para Rexroth

Establecida a través de una asociación estratégica entre los gobiernos chinos y alemanes en 1979, Huade ha sido una marca sobresaliente en la industria hidráulica china. La válvula de carrete direccional Huade® Tipo 4WE 6 E es una alternativa asequible al mismo modelo ofrecido por Rexroth. Huade pone un gran estrés en la calidad para garantizar que cada válvula direccional tenga un rendimiento superior. La serie de válvulas direccionales del solenoide ha pasado la certificación CE. Este tipo de válvula direccional se vende bien. Las válvulas estarán empaquetadas en cajas estándar con etiquetas anti-contadores. La fábrica ha aprobado las tres certificaciones principales del sistema de gestión de calidad, gestión ambiental y gestión de salud y seguridad ocupacional. Las válvulas hidráulicas Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramientas, protección del medio ambiente, construcción naval, aeroespacial, tránsito ferroviario, petróleo y petroquímico, industria militar y otros campos.

Parámetro del producto de la válvula de control direccional 4we 6 E para Rexroth

Característica del producto de la válvula de control direccional 4we 6 E para Rexroth

Características:

▶ Versión de alto rendimiento de la válvula direccional del solenoide directo

▶ Solenoides de CC o CA de pin húmedo con bobina extraíble

▶ La bobina solenoide se puede girar hasta 90 °

▶ No es necesario abrir la cámara apretada de presión al cambiar la bobina

▶ Conexiones eléctricas como conexiones individuales o centrales

▶ anulación de mano, opcional

▶ Patrón de portada a DIN 24 340 Forma A, ISO 4401 y Cetop - RP 121H

Solicitud:

4We 6 E es válvula de carrete direccional operada por el solenoide. Controla el comienzo, la parada y la dirección de un fluido.

Funciones, sección de la válvula de control direccional 4we 6 e para rexroth

Esencialmente, las válvulas de control direccionales consisten en la carcasa (1), uno o dos solenoides (2), el carrete de control (3) y uno o dos resortes de retorno (4). En la condición desenergizada, el carrete de control (3) se mantiene en la posición neutral o inicial mediante resortes de retorno (4) (a excepción de las carretes de impulso). El carrete de control (3) se actúa a través de solenoides de pasadores húmedos (2). La fuerza de los solenoides (2) actúa a través del émbolo (5) en el carrete de control (3) y lo empuja desde su posición neutral a la posición final requerida. Esto da un flujo libre de P a A y B a T o P a B y A a T.

Cuando el solenoide (2) se desenergiza, el carrete de control (3) se devuelve a su posición neutral por medio de los resortes de retorno (4).

Una anulación de mano opcional (6) permite el movimiento del carrete de control (3) sin energizar el solenoide.

Diagrama de estructura de la serie 6 61B
